LD2410B 毫米波人體智能感應雷達模組

商品簡介

LD2410B是一款高靈敏度的24GHz人體存在感應模組。工作原理是利用FMCW調頻連續波,對設定空間內的人體目標進行探測,結合雷達信號處理、精確人體感應算法,實現高靈敏度的人體存在狀態感應,可識別運動和靜止狀態下的人體,並可計算出目標的距離等輔助訊息。

產品主要應用在室內場景,感知區域內是否有移動或者微動人體,實時輸出結果。最遠感應距離可達6米,解析度0.75m。提供配置工具,可配置感應距離範圍、不同區間的感應靈敏度和無人延時時間等。
支援GPIO和UART輸出,即插即用,可靈活應用於不能的智慧場景和終端產品。

商品規格

• 頻率: 24G- 24.25GHz
• 調製方式:FMCW
• 檢測距離:0.75~6m可調
• 探測角度: ±60度
• 工作電壓:5V
• 電流: ~79mA

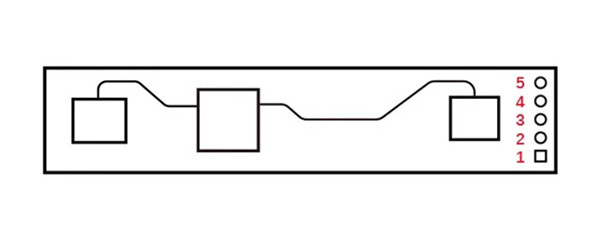

接頭類型:1.27mm x 5pin排針

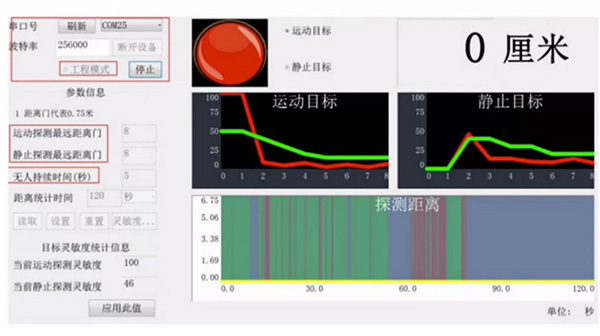

配置工具說明(PC端工具與LD2410相同)

在連接模組後,打開配置工具,未點擊開始按鈕時,或者開始後點擊停止,可對模式參數訊息進行讀取或設置

注意:點擊開始後不能對參數進行讀取和配置,須停止後才可進行配置

圓球為目標狀態輸出指示:j紅色代表有人為運動目標,紫色代表有人為靜止目標;綠色為無

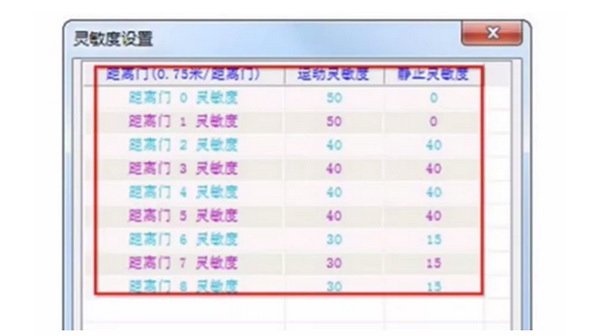

綠色線代表每個距離門上設置的靈敏度的值,紅色代表每個距離門上當前的目標能量值

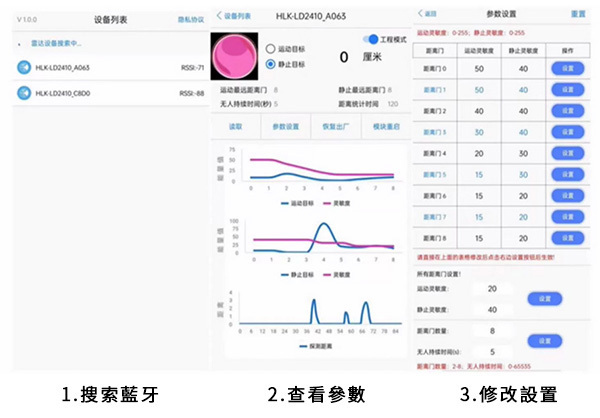

手機端配置工具

手機端配置APP支援安卓和IOS平台,可以去應用商店搜索:HLKRadarTools,並安裝

通過APP搜索附近的雷達設備,設備的廣播名"HLK-LD2410B_XXXX"(XXXX是後4位MAC地址),連接成功後可察看雷達訊息和設置參數

藍牙功能默認開啟,可通過串口協議關閉,如藍牙關閉,又無法使用串口,可在2~3s內持續斷電再上電5次以上,可以再次開啟藍牙

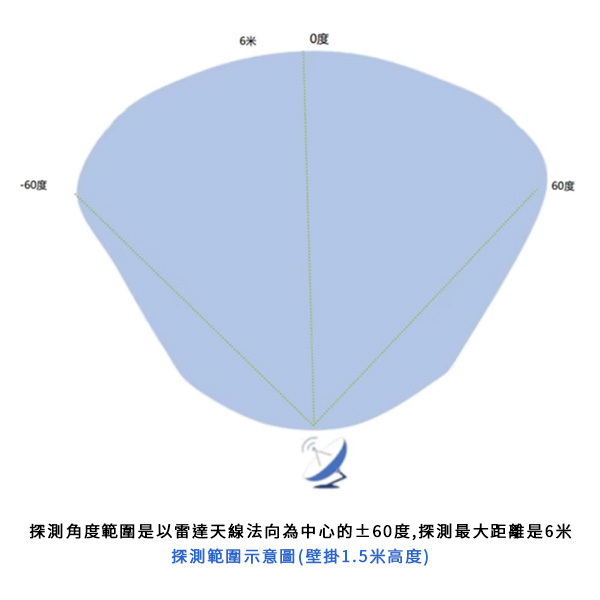

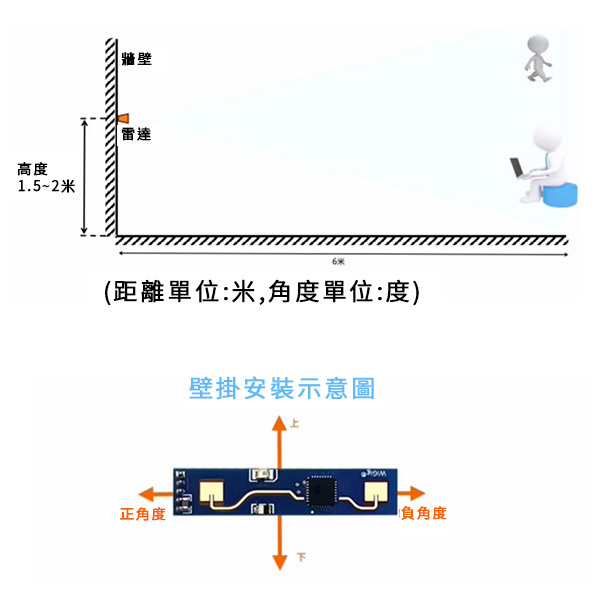

測試應用場景1:壁掛安裝直線測試

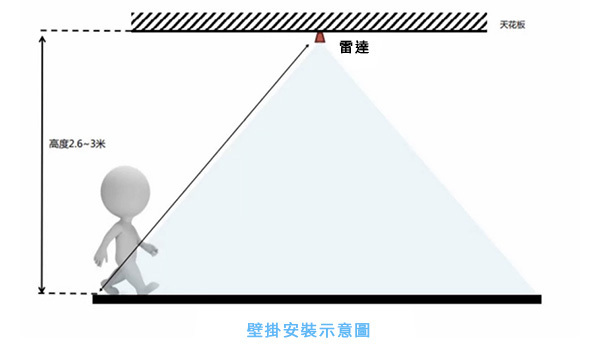

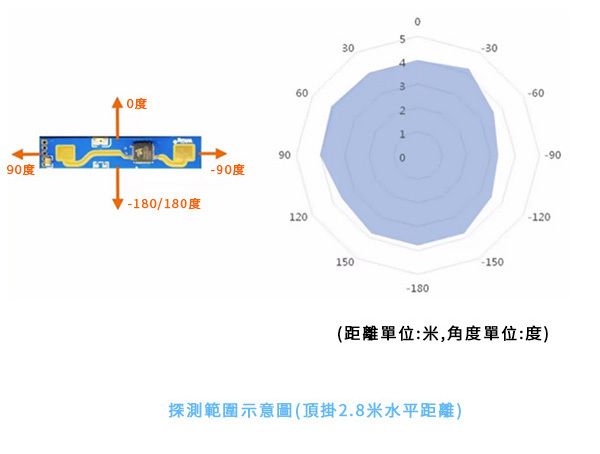

測試應用場景2:掛高垂直安裝

商品注意事項

• 雷達工作時前方不應有金屬及其他阻礙電磁波傳輸介質阻擋天線
• 不同外殼材質及模組距離外殼內表面距離不同,返回的頻譜能量及參數設置會有所不同,需要根據實際條件微調。一般建議模組距離外殼5-6mm,可依據實際情況調整
• 推薦用戶先按照模組默認設置進行測試,如果效果不如預期可將外殼結構寄給原廠,原廠會進行測試,調整出一個參考設置
• 模組是做人體移動及存在感測,因此給出的距離值並非精準測距,僅提示目標大概所處的距離
• 如果被檢測人員是背對雷達靜坐,則感應效果會下降。因為背對雷達時,此時呼吸導致胸腔或腹部的起伏背側到
• 推薦採用塑膠材質製作外殼,因為人體存在雷達是非常靈敏的模組,如果採用大衰減的材料做為殼,會影響檢測效果
• 安裝應避開空調出風口,風扇等物體
• 多模組同時安裝使用時,模組間距大於0.5米,同時避免不同模組的天線面對面
• 可根據用戶場景調節靈敏度

出貨清單

• LD2410B 毫米波人體智能感應雷達模組 x 1
