LILYGO Meshtastic T-Beam V1.2 ESP32 LoRaGPS WiFi藍芽開發板 OLED焊接版

LILYGO Meshtastic T-Beam V1.2 ESP32 LoRaGPS WiFi藍芽開發板 OLED焊接版

Meshtastic T-Beam ESP32 LoRa 433/868/915/923Mhz SX1276/SX1278無線模組 WiFi GPS NEO-6M帶 0.96 吋 OLED 顯示螢幕,適用於 Arduino。


全店,滿千郵寄超商純取免運優惠

{{ productService.variationPriceMemberTag(variationSelected) }}
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}
數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

  • MCU: ESP32
  • FLASH: 4MB
  • PSRAM:8MB
  • 驅動:CH9102
  • 無線協議:WiFi:802.11 b/g/n

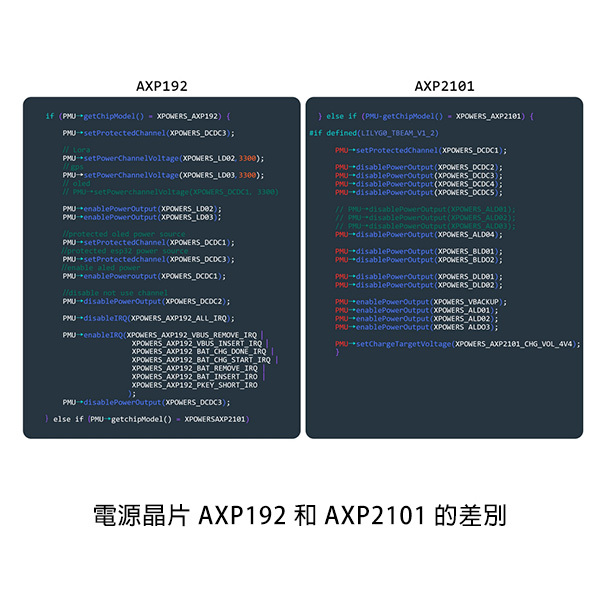

  • 板載功能:三個按鍵(電源+IO38+重啟)、PMU電源管理:AXP192
  • 供電模式:支援USB供電+18650電池供電多種選擇
  • u-blox NEO-6 GPS定位模組:
    • 支援GPS定位功能
    • 板載RTC晶體,實現更快啟動,支援外部中斷/喚醒
  • Semtech 長距離低功耗LoRa收發器:
    • 靈敏度高: 低至-148dBm
    • 收發速率: 高達300kbps
    • 版本可選:SX1278(支援433Mhz)
    • 版本可選:SX1276(支援868/915/923Mhz)

Meshtastic硬體

  433版本 868/915/923版本
硬體晶片對比 SX1278 SX1276
軟體版本對比 Mesh 433MHz Mesh 868MHz / 915MHz / 923MHz





T-Beam 產品比較表

名稱 T-BEAM V1.1 T-BEAM V1.1
0.96 OLED
T-BEAM V1.1
Meshtastic
T-BEAM V1.1
M8N GNSS
T-BEAM V1.1
LoRa SX1262
T-BEAM V1.1
M8N+SX1262
串口晶片 CH9102
默認硬體 SoftRF:
(1)433Mhz
(2)868Mhz
(3)915Mhz
(4)923Mhz

Meshtastic:
(1)433Mhz
(2)868Mhz
(3)915Mhz
(4)923Mhz
SoftRF:
(1)433Mhz
(2)868Mhz
(3)915Mhz
(4)923Mhz
SoftRF:
(1)868Mhz
(2)915Mhz

定位模組 NEO-6M GPS
支援GPS功能
NEO-M8N GNSS
支援北斗、GPS、GLONASS等功能
NEO-6M GPS
支援GPS功能
NEO-M8N GNSS
支援北斗、GPS、GLONASS等功能
LoRa模組 SX1278/SX1276 SX1262
天線類型 SMA Holder IPEX Holder SMA Holder IPEX Holder



LoRa T-BEAM V1.1 比較表

晶片名稱 SX1278 SX1276 SX1268 SX1262
支援頻段 433Mhz 868/915/923Mhz 覆蓋中國頻段
433/470Mhz
868/915/923Mhz
傳輸功率 +14dBm +14dBm +22dBm +22dBm
發射功耗 120mA 120mA 140mA 110mA
接收功耗 9.9mA 9.9mA 4.6mA 4.6mA
可編程比特率 300 kbps 300 kbps LoRa 62.5 kbps
FSK 300 kbps
LoRa 62.5 kbps
FSK 300 kbps
支援軟體 SoftRF/Meshtastic



定位模組 比較表

  NEO-6M NEO-M8N
模組屬性 多用途 u-blox 6 GPS 多用途 u-blox M8 GNSS模組
支援定位系統 GPS GPS、 、北斗 、Galileo 、GLONSAA
是否支援並行 可以
且最多支援三組系統同時進行
GPS最大更新頻率 5Hz 18Hz
晶體振盪器 標準晶振 溫度補償晶體振盪器(TCXO)
與標準晶振相比,TCXO提供更精確和穩定的時鐘信號



文件下載

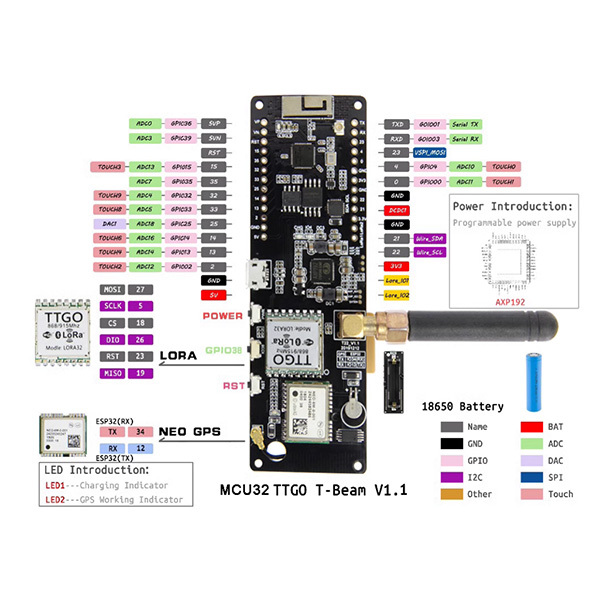

腳位圖

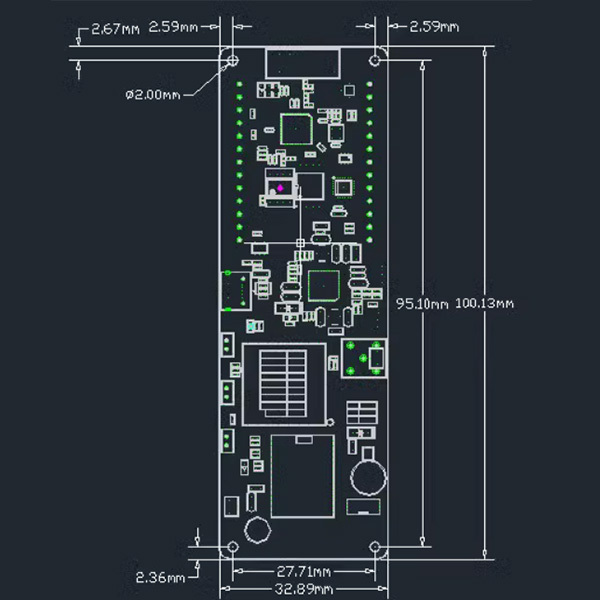

尺寸圖






433MHz版本內容清單

0.96吋128X64OLED已焊接在T-Beam上

  • TTGO T-Beam x1

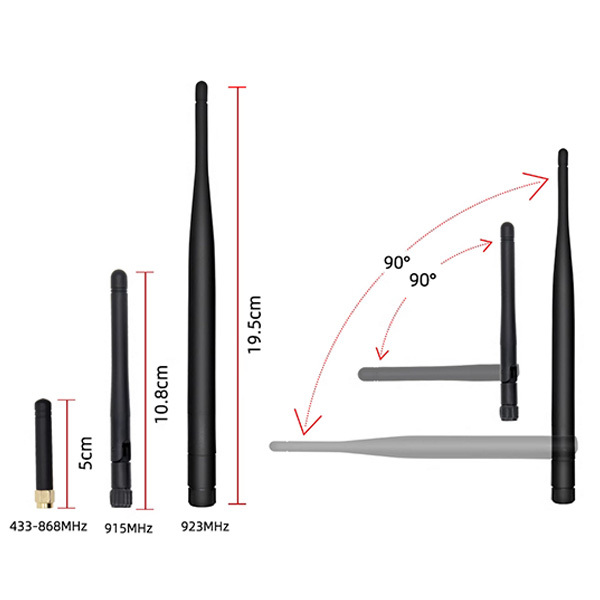

  • 433 MHz MHz天線 x1
  • 排針 x2



915MHz版本內容清單

0.96吋128X64OLED已焊接在T-Beam上

  • TTGO T-Beam x1
  •  915 MHz MHz天線 x1
  • 排針 x2

規格 產品貨號 區號 品牌 原廠貨號
915Mhz 368030502073 Qf10-08 LILYGO Q407
433Mhz 368030502074 Qf11-08 Q408
