價格均含稅,下單享優惠!歡迎大量採購,由專人提供專案報價。

TG-12F-Kit 開發板

TG-12F-Kit 開發板

產品貨號:368030502147
區號:
品牌:Ai-Thinker
原廠貨號:


全店,滿千免運優惠(限郵寄和超商純取貨)

全店,本賣場無實體店面,無提供自取服務,敬請見諒。

NT$215
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4~10個工作天(不含例假日)
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

TG-12F-KIT是針對TG-12F模組而設計的一款多功能開發板,共有五路PWM,把模組全部可用IO以排針引出,方便開發者自行開發調適。微控制器子系統包含一個低功耗32位元RISC CPU、高速緩存和儲存器。電源管理單元提供靈活的設置實現低功耗模式,並支援多種安全功能



商品規格

產品型號 TG-12F-Kit
產品類型 802.11 b/g/n 和 BLE5.0 核心開發板
封裝形式 DIP-30(2.54間距標準排針)

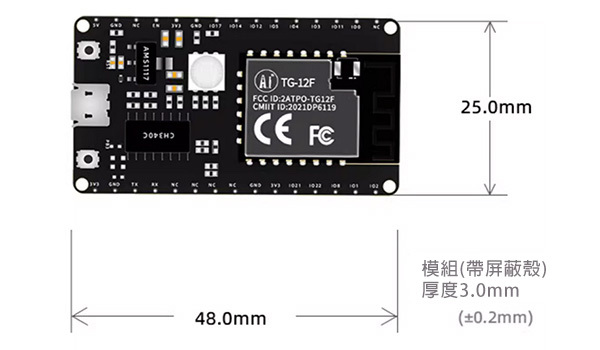

尺寸大小 48.0 x 25.0 x 14.0(±0.2)mm,淨重7.0g
天線形式 板載PCB天線 / IPEX外接天線
儲存大小 276KB SRAM
128KB ROM
2MB SPI Flash
Wi-Fi 特性 支援 802.11 b/g/n 協議
支援Station/Soft AP/ Sniffer 三種工作模式
接頭類型 14個可用IO口
支援SDIO/SPI/UART/I2C/IR remote/PWMADC/DAC/PIR/GPIO
安全性能 AES/SHA/PKA 加密算法



引腳功能

序號 引腳 功能說明
1 NC 空腳
2 IO0 SDIO,SFLASH,SPI,I2C,UART,PWM,GPIO
3 IO11 SPI,I2C,UART,PWM,AUXADC,GPIO
4 IO3 SDIO,SPI,I2C,UART,PWM,GPIO
5 IO4 SDIO,SPI,I2C,UART,PWM,GPIO
6 IO5 SDIO,SPI,I2C,UART,PWM,GPIO
7 IO12 SPI,I2C,UART,PWM,AUXADC,GPIO
8 IO14 SPI,I2C,UART,PWM,AUXADC,GPIO
9 IO17 SFLASH,SPI,I2C,UART,PWM,GPIO
10 GND 接地
11 3V3 供電
12 EN 晶片使能
13 NC 空腳
14 GND 接地
15 5V 供電
16 3V3 供電
17 GND 接地
18 TX SPI,I2C,UART,PWM,GPIO
19 RX SPI,I2C,UART,PWM,AUXADC,GPIO
20 NC 空腳
21 NC 空腳
22 NC 空腳
23 NC 空腳
24 GND 接地
25 3V3 供電
26 IO21 GPIO4,ADC2_CH0,TOUCH0,RTC_GPIO10,HSPIHD
27 IO22 SFLASH,SPI,I2C,UART,PWM,GPIO
28 IO8 SPI,I2C,UART,PWM,AUXADC,GPIO
29 IO1 SDIO,SFLASH,SPI,I2C,UART,PWM,GPIO
30 IO2 SDIO,SFLASH,SPI,I2C,UART,PWM,GPIO





商品應用

  • 智慧家電
  • 智慧照明
  • 智慧開關
  • 安全防護



出貨清單

  • TG-12F-Kit 開發板 x 1
