Ra-09/Ra-09H 無線擴頻模組

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

數量

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

Ra-09 / Ra-09H 是由深圳市安信可科技有限公司設計開發的 LoRa 無線模組，適用於超長距離擴頻通訊。模組採用 STM32WLE5CCU6 晶片，為一款通用型 LPWAN 無線通訊 SoC，內建射頻收發器、調變解調器，以及 32 位元 Arm® Cortex®-M4 微控制器，運行頻率最高可達 48MHz。

Ra-09 / Ra-09H模組支援 LoRa 擴頻調變與傳統 (G)FSK 調變，發射端亦支援 BPSK 和 (G)MSK 調變，接收端支援 (G)MSK 調變，具備超長通訊距離與超低功耗特性。廣泛應用於智慧儀表、供應鏈與物流管理、智慧建築、安防系統及遠端灌溉等物聯網場景。

商品特徵：

採用 SMD-48 封裝形式
支援工作頻段：803MHz～930MHz
工作電壓 3.3V，理論最大发射功率可達 +22dBm
高接收靈敏度：–140dBm @ 125kHz SF12
支援擴頻因子：SF5、SF6、SF7、SF8、SF9、SF10、SF11、SF12
內建記憶體：256KB Flash、64KB RAM
支援多種調變方式：LoRa / (G)FSK / BPSK / (G)MSK
天線介面提供半孔焊盤與 IPEX 天線座，可支援多種外接天線方案
多種休眠模式可選，最低深度睡眠電流低至 0.1μA

商品規格

模組型號	Ra-09	Ra-09H
頻譜範圍	410~525MHz	803~930MHz
適合模組	SMD-48

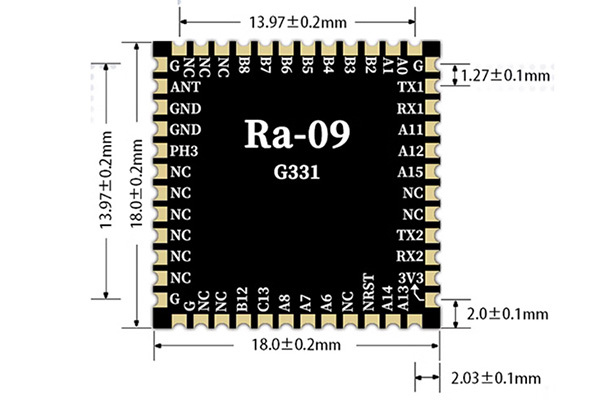

尺寸	18.0 x 18.0 x 2.6(±0.2)mm
天線形式	兼容半孔焊盤/IPEX座子
工作溫度	-40~85°C
儲存環境	-40~125°C，＜90%RH
供電範圍	供電電壓1.8~3.6V，供電電流＞500mA
支援接頭	UART/GPIO/ADC/DAC/I2C/I2S/SPI/PWM
IO口數量	24
串口速率	支援110~4608000 bps,預設9600bps
晶振頻率	32MHz
Flash	256KB
傳輸協議	LoRaWAN,LinWAN
傳輸距離	空曠場地搭配吸盤天線4.8km

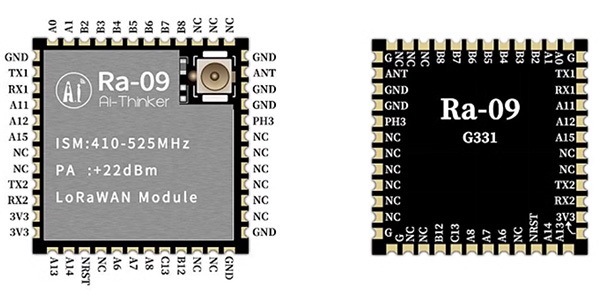

引腳功能

序號	引腳	功能說明
1,2,3,19,20,28,34,35,38-44	NC	Not connected
4	PB8	PB8/I2C1_SCL/PWM
5	PB7	PB7/I2C1_SDA
6	PB6	PB6/I2C1_SCL
7	PB5	PB5/SPI1_MOSI
8	PB4	PB4/SPI1_MISO/ADC_IN3
9	PB3	PB3/ADC_IN2/SPI1_SCK
10	PB2	PB2/SPI1_NSS/ADC_IN4
11	PA1	PA1/SPI1_SCK
12	PA0	PA0
13,36-37,45-46,48	GND	接地
14	TX1	PA9/UART1_TX/I2C1_SCL/SPI2_SCK/I2S2_CK
15	RX1	PA10/UART1_RX/DAC_OUT1/ADC_IN6/I2C1
16	PA11	PA11/I2C2_SDA/SPI1_MISO/PWM/ADC_IN7
17	PA12	PA12/I2C2_SCL/SPI1_MOSI/ADC_IN8
18	3V3	PA15/I2C2_SDA/SPI1_NSS/ADC_IN11
21	TX2	PA2/UART2_TX
22	RX2	PA3/UART2_RX/I2S2_MCK
23-24	3V3	3.3V供電, 推薦供電電流大於500mA
25	PA13	PA13/ADC_IN9
26	PA14	PA14/ADC_IN10
27	NRST	NRST 外部復位,低電壓有效
29	PA6	PA6/SPI1_MISO
30	PA7	PA7/I2C3_SCL/SPI1_MOSI/PWM
31	PA8	PA8/SPI2_SCK/I2S2_CK
32	PC13	PC13
33	PB12	PB12/SPI2_NSS/I2S2_WS
45	PH3	PH3/BOOT0
47	ANT	天線接頭

模組啟動模式說明

管腳	預設狀態	SPI啟動模式	下載啟動模式
PH3	下拉	0	1

電性規格

參數	名稱	最小值	典型	最大值	單位	備註
工作溫度	TOPR	-40	25	85	°C
供電電壓	VDD	1.8	3.3	3.6	V	≧3.3V 可保證輸出功率
功耗	睡眠模式(功耗1)	-	0.113	-	uA	Dep Sleep(LDO and SMPS regulator off, MCU regulator off)
	睡眠模式(功耗2)	-	0.2	-	uA	STAND BY(without RTC)
	運行模式	-	3.83	-	mA	Power on
	滿載模式(TX:22dBm)	-	119	-	mA	DC-DC 模式
	接收模式(RX:SF9)	-	5.15	-	mA	DC-DC 模式

RF 特性

Ra-09 輸出功率
PA參數	頻段	最小值	典型	最大值	單位
發射功率	433MHz	-	21	22	dBm
發射功率	470MHz	-	21	22	dBm
發射功率	490MHz	-	21	22	dBm
發射功率	510MHz	-	21	22	dBm
Ra-09H 輸出功率
PA參數	頻段	最小值	典型	最大值	單位
發射功率	870MHz	-	20.5	22	dBm
發射功率	890MHz	-	20.5	22	dBm
發射功率	910MHz	-	20.5	22	dBm
發射功率	925MHz	-	20.5	22	dBm
接收靈敏度調制帶寬125kHz
模式		最小值	典型	最大值	單位
SF7		-	-123	-	dBm
SF8		-	-126	-	dBm
SF9		-	-128	-	dBm
SF10		-	-131	-	dBm
SF11		-	-135	-	dBm
SF12		-	-140	-	dBm

規格	產品貨號	區號	品牌	原廠貨號
Ra-09 (410~525MHz)	368030502154		Ai-Thinker	Ra-09
Ra-09H (803~930MHz)	368030502155		Ai-Thinker	Ra-09H
