Raspberry Pi 樹莓派 CM5 IO 擴展板官方 Compute Module 5 IO Board

Raspberry Pi 官方 Compute Module 5 開發底板，將 CM5 介面對應到 Pi 5 常用標準接頭（不含 CM5 模組）
2× 全尺寸 HDMI 2.0｜千兆 RJ45（PoE+ 需另購 PoE+ HAT+）｜2× USB 3｜M.2 M-Key PCIe｜2× MIPI DSI/CSI-2（22-pin）｜40-pin GPIO
USB-C 5V 輸入＋電源鍵｜RTC 電池座｜4-pin 風扇座｜microSD（CM5 Lite 用）｜160×90 mm

MPN: SC1751
SKU: 368030502269
REF: --

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,050

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

此商品為下單後訂貨，交期請先洽詢客服。

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

RASPBERRY PI｜COMPUTE MODULE 5｜IO BOARD

Raspberry Pi 官方 CM5 IO 擴展板（Compute Module 5 IO Board）

CM5 IO 擴展板是 Raspberry Pi 官方為 Compute Module 5 推出的開發載板，把 CM5 的介面拉出成 Raspberry Pi 5 常用的標準接頭： 2 × 全尺寸 HDMI 2.0、2 × USB 3、Gigabit 乙太網路、M.2 M Key PCIe、2 × MIPI DSI／CSI-2 與 40-Pin GPIO。適合用來評估 CM5、開發軟體，或做為自行設計載板前的參考，也可直接用在工業應用中。

CM5 IO Board官方載板雙 HDMIM.2 PCIePoE+ HAT+ 支援40-Pin GPIO

2 × HDMI全尺寸 HDMI 2.0

M.2M Key PCIe 插槽

GbERJ45 乙太網路

160 × 90mm 板子尺寸

CM5 IO 擴展板是什麼？

Compute Module 5 本身只有板對板接頭，需要插在載板上才能接電源與周邊。CM5 IO 擴展板是官方的載板，支援全系列 CM5（含 Lite 與無線版），讓工程師可以直接使用 CM5 的運算與連接能力，評估完成後再參考官方設計檔自行設計產品載板。

使用前請注意：本商品只有擴展板，不含 CM5 運算模組、電源、散熱器與外殼。建議使用 27W USB-C PD 電源供電； RJ45 網路孔要透過網路線供電，需另購 Raspberry Pi PoE+ HAT+。

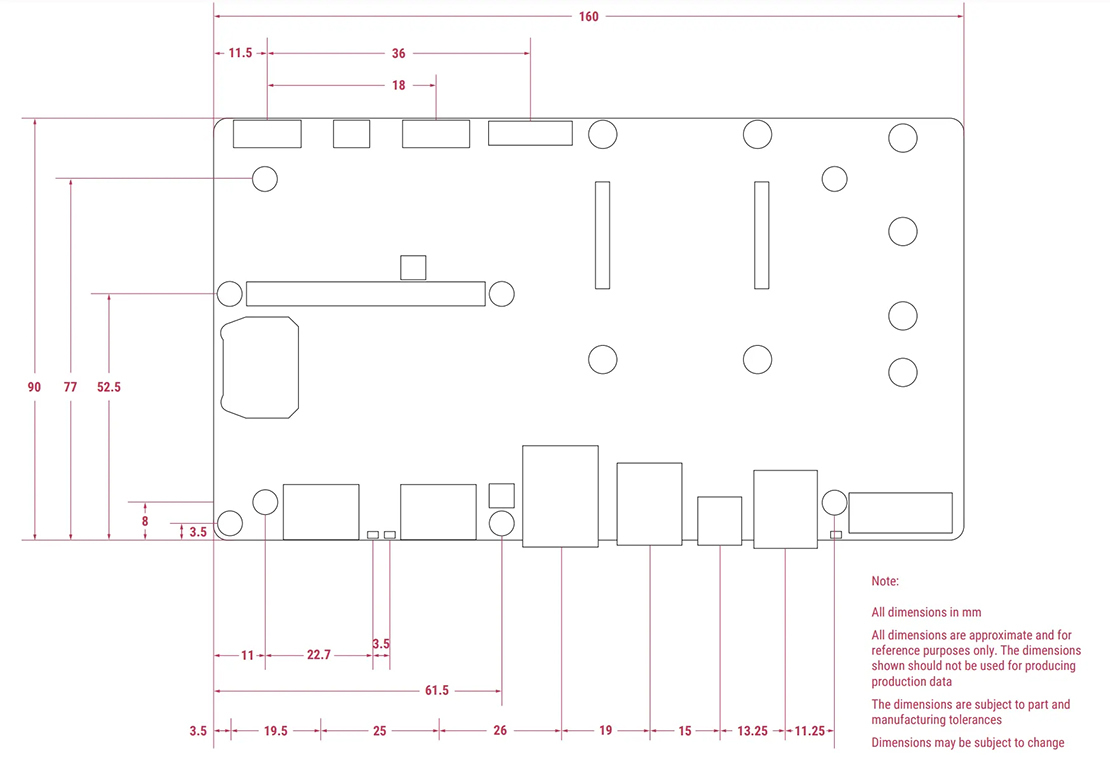

Raspberry Pi CM5 IO 擴展板機構尺寸圖 160 × 90 mm

CM5 IO 擴展板機構尺寸（單位 mm）

核心特色

支援全系列 CM5

可安裝各種 RAM、eMMC 與有無無線的 CM5；Lite 版可使用板上的 microSD 卡槽開機。

Raspberry Pi 5 常用標準接頭

2 × 全尺寸 HDMI 2.0（不必轉接 micro HDMI）、2 × USB 3、Gigabit 乙太網路與 40-Pin GPIO。

M.2 PCIe 與 HAT+ 擴充

M.2 M Key 插槽可接 NVMe SSD；具 HAT 相容配置、Raspberry Pi HAT+ 介面，並支援 PoE+ HAT+。

電源鍵與功能跳線

電源按鍵可喚醒或關閉 CM5；跳線可停用 eMMC 開機、EEPROM 寫入、電源鍵、USB OTG 等功能，方便開發與燒錄。

適合哪些應用？

CM5 評估與軟體開發

用官方載板快速驗證 CM5 的效能與周邊。

自有載板設計參考

搭配官方設計檔，作為產品載板的參考電路。

工業應用

以 CM5＋IO 板取代 Raspberry Pi 5，用於工控、閘道器與看板。

NVMe 與多螢幕系統

M.2 SSD 高速儲存、雙 HDMI 4K 輸出。

商品規格

規格項目	規格內容
適用模組	Raspberry Pi Compute Module 5 全系列
影像輸出	2 × 全尺寸 HDMI 2.0
USB	2 × USB 3
網路	Gigabit 乙太網路 RJ45（PoE 需另購 PoE+ HAT+）
擴充	M.2 M Key PCIe 插槽、Raspberry Pi HAT+ 介面、標準 40-Pin GPIO、PoE 擴充排針
相機／螢幕	2 × MIPI DSI／CSI-2 FPC 接頭（22-Pin，0.5 mm 間距）
儲存	microSD 卡槽（供 CM5 Lite 使用）
其他	RTC 電池座、4-Pin 風扇接頭、電源按鍵、功能跳線
電源輸入	外接 +5V USB-C 電源（建議使用 27W USB-C PD 電源）
尺寸	160 × 90 mm
MTBF	131,000 小時（Ground Benign 條件）
原廠供貨	至少生產至 2036 年 1 月

建議搭配

商品	用途
CM5 運算模組 CM5004032	4GB RAM、32GB eMMC，無無線
CM5 運算模組 CM5104032	4GB RAM、32GB eMMC，Wi-Fi／藍牙
CM5 運算模組 CM5002000	2GB RAM、Lite（無 eMMC），無無線
CM5 運算模組 CM5102000	2GB RAM、Lite（無 eMMC），Wi-Fi／藍牙
Raspberry Pi 原廠 27W Type-C 電源變壓器（美規）	IO 擴展板供電
ADATA microSD 64GB 記憶卡	CM5 Lite 安裝系統用
Raspberry Pi CM5 開發套件	已含 CM5、IO 擴展板、外殼、散熱器與電源，一次備齊

文件下載

產品簡介 Datasheet 規格書設計檔 Compute Module 官方文件

出貨內容

Raspberry Pi CM5 IO 擴展板 × 1

※ 不含 CM5 運算模組、電源、散熱器、外殼與 RTC 電池。

常見問題 FAQ

有附 CM5 模組嗎？

沒有，本商品只有擴展板。需另購 CM5 運算模組；想一次備齊模組、擴展板、外殼與電源，可選 CM5 開發套件。

網路孔可以直接 PoE 供電嗎？

不行。擴展板支援 PoE+，但需另外加裝 Raspberry Pi PoE+ HAT+ 才能透過網路線供電。

要用什麼電源？

使用外接 +5V USB-C 電源，建議選 Raspberry Pi 27W USB-C PD 電源，外接 SSD 或多個 USB 裝置時供電較穩定。

CM5 Lite 可以用嗎？

可以。Lite 版沒有 eMMC，可把系統裝在擴展板的 microSD 卡或 M.2 NVMe SSD 上。
