Ameba BW20-12F typeC RTL8720DN 開發板

產品貨號：368030502303
區號：Qe25-09
品牌：Ameba
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$270

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

Ameba BW20-12F 開發板搭載 RTL8720DN 無線模組，支援 802.11a/b/g/n 協定，具備 2.4GHz 與 5GHz 雙頻 WiFi，以及低功耗藍牙 (BLE) 5.0，含長距離與高功率模式。板載雙核心 MCU，主頻高達 330MHz，內建硬體加密引擎，確保高速與安全傳輸。支援 Arduino 開發與二次程式設計，並相容於 Linux 與 Windows 環境。內建 Type-C 介面，並提供三種供電方式與 17 組可靈活配置的 IO 腳位，方便開發者快速應用於物聯網 (IoT)、智慧家居、穿戴裝置及無線傳輸專案。

商品特徵：

支援 802.11a/b/g/n 無線協定
雙頻 WiFi：2.4GHz 與 5GHz
支援 Bluetooth 5.0
支援 HT20 / HT40 模式
支援 BLE Long Range（長距離）
藍牙支援高功率模式
內建硬體加密引擎
支援 LE 資料長度延伸
支援鏈結層隱私保護
支援 Arduino 開發
內建雙核心 MCU，主頻高達 330MHz
支援二次開發，可於 Linux 與 Windows 環境進行程式設計
Wi-Fi 與藍牙共用同一根天線
豐富的介面配置，提供 17 個可靈活設定的 IO 腳位
三種供電方式：

Type-C 介面供電（建議）
5V 與 GND 腳位供電
3.3V 與 GND 腳位供電

Ameba,BW20-12F,typeC,RTL8720DN,開發板,特徵

商品規格

型號	BW20-12F-Kit
使用模組	BW20-12F
包裝形式	DIP-28
尺寸	28604.2(±0.2)mm
天線類型	板載PCB天線
頻率範圍	2400~2483.5MHz or 5180~5825MHz
工作溫度	-40°C~85°C
儲存環境	-40°C~85°C,＜90%RH
供電範圍	支援電壓3.0V~3.6V，典型值3.3V。支援電流＞500mA
支援介面	UART/GPIO/ADC/PWM/IIC/SPI/SDIO/IR/SWD/USB
可用 IO 連接埠數量	預設 17
串列速率	預設115200bps
Bluetooth	BLE 5.0
SPI Flash	預設4MByte，最大支援16MByte

Wi-Fi 射頻效能

描述	典型			單位
頻率範圍	2400~2483.5 and 5180~5825			MHz
輸出功率
模式	Min.	Typ.	Max	單位
11a mode, the PA output power	-	18	-	dBm
11b mode, the PA output power	-	19	-	dBm
11g mode, the PA output power	-	18	-	dBm
11n mode, the PA output power	-	17	-	dBm
接收靈敏度
模式	Min.	Typ.	Max	單位
11b, 1Mbps	-	-99	-	dBm
11b, 11Mbps	-	-90	-	dBm
11a/g, 6Mbps	-	-94	-	dBm
11a/g, 54Mbps	-	-76	-	dBm
HT20(MCS0)	-	-93	-	dBm
HT20(MCS7)	-	-74	-	dBm
HT40(MCS0)	-	-91	-	dBm
HT40(MCS7)	-	-71	-	dBm

BLE 射頻效能

描述	典型			單位
頻率範圍	2400~2484MHz			MHz
輸出功率
模式	Min.	Typ.	Max	單位
1Mbps	-	15	-	dBm
2Mbps	-	15	-	dBm
接收靈敏度
模式	Min.	Typ.	Max	單位
1Mbps@30.8%PER	-	-99	-	dBm
2Mbps@30.8%PER	-	-97	-	dBm

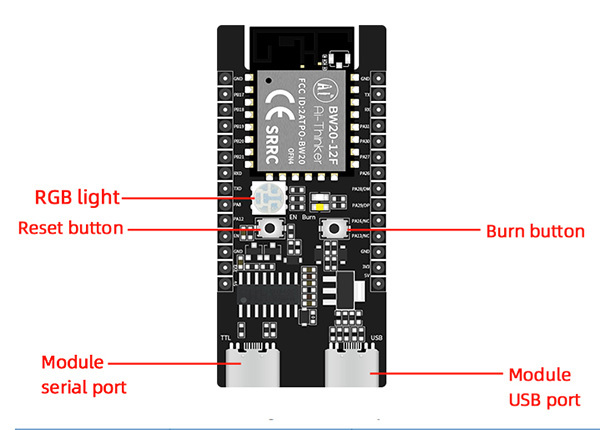

介面說明

Ameba,BW20-12F,typeC,RTL8720DN,開發板,介面說明

部件	LED 狀態或按鍵功能	描述
RGB 燈	RGB 燈分別接PB18、PB19、PB17	三個IO接腳分別對應紅、藍、綠三個基本顏色
重設按鍵	連接 EN 引腳	按下後放開即可重置
燒錄按鍵	連接 LOG_TX 引腳	先按住燒錄鍵，然後按下重設鍵放開，再放開燒錄鍵，即進入燒錄模式

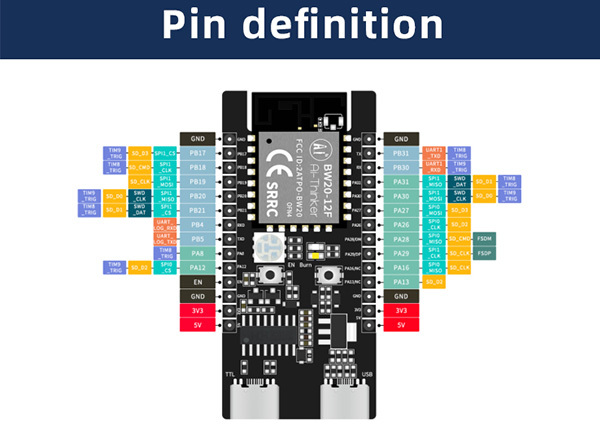

Ameba,BW20-12F,typeC,RTL8720DN,開發板,引腳說明

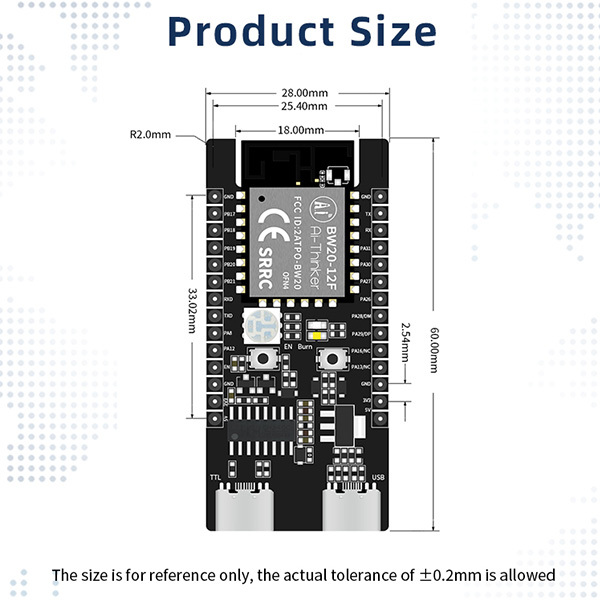

Ameba,BW20-12F,typeC,RTL8720DN,開發板,尺寸規格

文件下載

Datasheet

出貨清單

Ameba BW20-12F typeC RTL8720DN 開發板 x 1
