Arduino Ethernet Shield 2(不帶POE)

Arduino Ethernet Shield 2可在幾分鐘內將您的 Arduino 連接到互聯網。只需將此模塊插入您的 Arduino 開發板，使用 RJ45 電纜（未隨附）將其連接到您的網路，然後按照幾個簡單的步驟開始通過互聯網控制您的世界。與 Arduino 一樣，平台的每個元素——硬件、軟件和文檔——都是免費和開源的。這意味著您可以準確了解它的製造方法並將其設計用作您自己電路的起點。成千上萬的 Arduino 開發板每天都在激發全世界人們的創造力。現在加入我們，Arduino 就是你！

• 工作電壓 5V（由 Arduino 開發板提供）
• 以太網控制器：帶內部 32K 緩衝區的 W5500
• 連接速度：10/100Mb
• 通過 SPI 端口與 Arduino 連接

在Arduino官方文件，您可以找到配置電路板、使用Arduino 軟件 (IDE)以及開始修補編碼和電子設備所需的所有信息 。

Arduino Ethernet Shield 2 允許 Arduino 板連接到互聯網。它基於（Wiznet W5500 以太網芯片）。Wiznet W5500 提供了一個支持 TCP 和 UDP 的網路 (IP) 堆棧。它最多支持八個同時的套接字連接。使用以太網庫編寫使用 Shield 連接到 Internet 的草圖。Ethernet Shield 2 使用延伸穿過 Shield 的長繞線接頭連接到 Arduino 板。這樣可以保持引腳佈局完好無損，並允許將另一個屏蔽層堆疊在其上。

該板的最新版本在 Arduino UNO 板的 rev 3 上公開了 1.0 引出線。

Ethernet Shield 2 具有標準 RJ-45 連接，帶有集成線路變壓器和以太網供電功能。

有一個板載微型 SD 卡插槽，可用於存儲文件以通過網路提供服務。它與 Arduino Uno 和 Mega（使用以太網庫）兼容。板載微型 SD 讀卡器可通過 SD 庫訪問。使用此庫時，SS 在引腳 4 上。Shield 的原始版本包含一個全尺寸 SD 卡插槽；這不受支持。

Shield 還包括一個重置控制器，以確保 W5500 以太網模塊在通電時正確重置。Shield 的先前版本與 Mega 不兼容，需要在通電後手動重置。當前的 Shield 支持以太網供電 (PoE) 模塊，該模塊旨在從傳統的雙絞線 5 類以太網電纜中提取電力。
PoE模塊特點如下：

• 符合 IEEE802.3af 標準
• 輸入電壓範圍 36V 至 57V
• 過載和短路保護
• 12V輸出
• 高效 DC/DC 轉換器：典型值 85% @ 80% 負載
• 1500V隔離（輸入到輸出）

注意：以太網供電模塊是非 Arduino 製造的專有硬件，它是第三方配件。有關詳細信息，請參閱 數據表

Shield 沒有內置 PoE 模塊，它是一個必須添加的單獨組件。Arduino 使用 SPI 總線（通過 ICSP 接頭）與 W5500 和 SD 卡通信。這是在 Uno 上的數字引腳 10、11、12 和 13 以及 Mega 上的引腳 50、51 和 52 上。在這兩個板上，引腳 10 用於選擇 W5500，引腳 4 用於選擇 SD 卡。這些引腳不能用於通用 I/O。在 Mega 上，硬件 SS 引腳 53 不用於選擇 W5500 或 SD 卡，但必須保留為輸出，否則 SPI 接口將無法工作。

注意因為W5500和SD卡共享SPI總線，所以一次只能激活一個。如果您在程序中同時使用這兩種外設，則應由相應的庫處理。但是，如果您沒有在程序中使用其中一個外圍設備，則需要明確取消選擇它。要對 SD 卡執行此操作，請將引腳 4 設置為輸出並向其寫入高電平。對於 W5500，將數字引腳 10 設置為高輸出。

• Shield 提供標準的 RJ45 以太網插孔。
• Shield 上的重置按鈕可重置 W5500 和 Arduino 開發板。
• Shield 包含許多信息 LED：
  ON：表示Board和Shield上電 13是Arduino標準內置LED ACT：存在 RX 或 TX 活動時閃爍 LINK：表示存在網路鏈接，當 Shield 傳輸或接收數據時閃爍

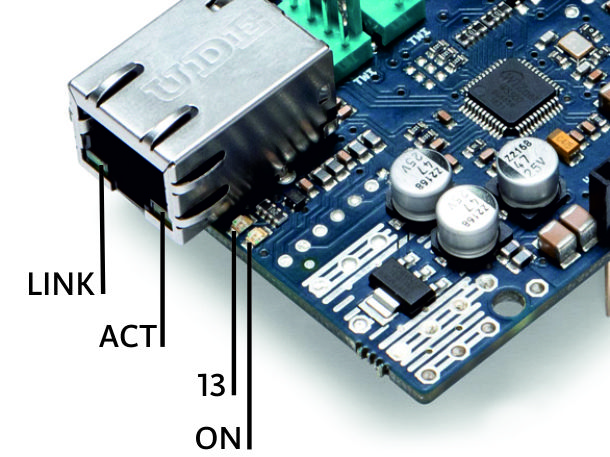

在下圖中，我們標記了黃色 ACT、綠色 LINK、13 個內置 LED 和 ON LED。

• EAGLE 文件
• 原理圖

• Arduino® Ethernet Shield 2(不帶POE) x 1
