商品描述
Wio Terminal 是一款基於 ATSAMD51 的微控制器，具有藍牙和 Wi-Fi 無線連接，由 Realtek RTL8720DN 提供支援，與 Arduino 和 MicroPython 兼容。 目前，只有 Arduino 支持無線連接。 Wio Terminal 不僅僅是一個單一的嵌入式功能模組，它本身還集成了一個 2.4 英寸 LCD 螢幕、板載 IMU（LIS3DHTR）、麥克風、蜂鳴器、microSD 卡插槽、光感測器、紅外發射器（IR 940nm）。最重要的是， 它還具有兩個用於 Grove 生態系統的多功能 Grove 端口和 40 個 Raspberry pi 兼容引腳 GPIO，用於更多附加組件。 所有這些實用的附加組件都被精心封裝在一個緊湊的外殼中，使其成為高效且產品就緒的產品。 配備樹莓派 40 Pin GPIO，可將設備掛載到樹莓派上。
商品特色:
-
- 可靠的無線連接：配備Realtek RTL8720DN，雙頻2.4Ghz / 5Ghz Wi-Fi

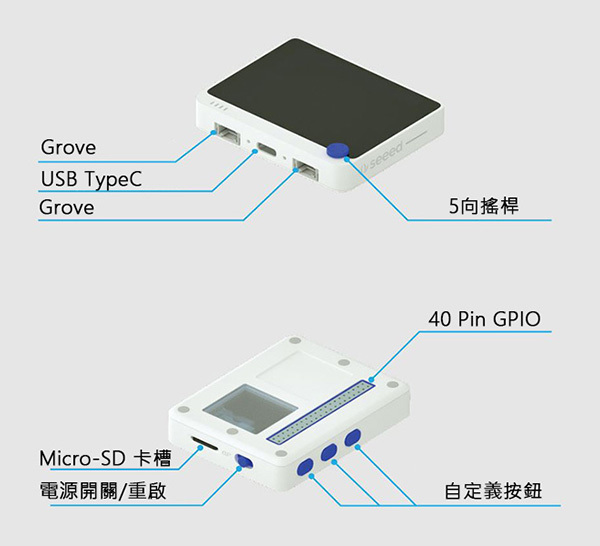

- 完整系統配備螢幕+開發板+輸入/輸出接口+外殼
- 高度集成設計：2.4 英吋 LCD 螢幕、MCU、IMU、WIFI、BT 和更多實用附加組件安裝在帶有內置磁鐵和安裝孔的緊湊外殼中，讓您輕鬆設置 IoT 項目
- Raspberry Pi 40 Pin兼容 GPIO 可安裝為 Raspberry Pi 的外部設備
- 外部板載多功能 Grove 端口：兼容 300 多個即插即用 Grove 模組，可用於物聯網探索
- USB OTG 支援： 可以作為 USB 主機（從滑鼠、鍵盤、MIDI 設備、3D 打印機等讀取數據或信號）或 USB 客戶端（模擬滑鼠、鍵盤或 MIDI 設備到主機 PC）。
- 支援 Arduino、CircuitPython、Micropython、ArduPy、AT 硬體、Visual Studio Code
- Azure 認證設備：通過 Azure IoT Central 感知和標記真實世界的資料並進行可視化
Wio（無線輸入和輸出）平台（Wio Link、Wio Nodes 等）由 Seeed 於 2015 年底首次推出。

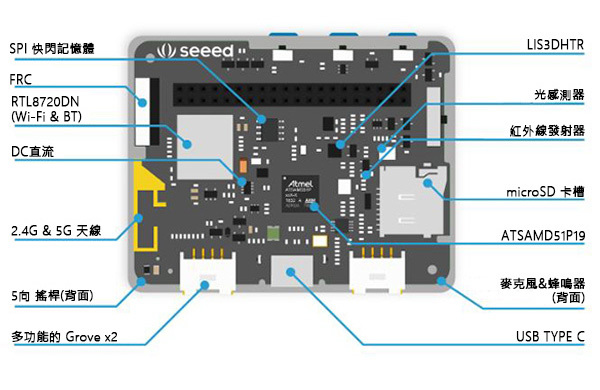

Wio Terminal 與 Arduino 和 Micropython 兼容，採用 ATSAMD51 微控制器建構，Realtek RTL8720DN 支援無線連接。 它的 CPU 速度運行在 120MHz（加速到 200MHz）。 Realtek RTL8720DN 晶片支援藍牙和 Wi-Fi，為物聯網項目提供骨幹。 Wio終端高度集成2.4英寸液晶屏，板載IMU（LIS3DHTR）、麥克風、蜂鳴器、microSD卡槽、光感測器和紅外發射器（IR 940nm）。
精心設計的外殼上有內置磁鐵和兩個安裝孔，讓您輕鬆設置物聯網項目。
最重要的是，它還有兩個多功能 Grove 端口，用於連接 300 多個模組，以及用於大量 Pi HAT 附加組件的 Raspberry Pi 40 Pin兼容 GPIO，這意味著您可以使用這款微型設備創建無限的 IoT 可能性！
使用 Wio 終端，您可以：
- 使用 Seeed 創建的 300 多個 Grove 感知和標記真實世界資料，並通過 Azure IoT Central Platform 進行可視化，以創建端到端的 IoT 項目
- 以 Python 方式使用 100% 開源硬體
- 使用 LCD 螢幕和緊湊的外殼從 90% 開始構建您的程序解釋器
- 使用易於使用的圖形元素和漂亮的可視化編輯工具創建嵌入式 GUI
人工智能世界你好
由 TinyML 和 Wio Terminal 提供支援，與 Edge Impulse 和 Azure IoT 搭配使用，您將找到一種更輕鬆的方式來駕馭不斷變化的 AIoT 旅程。
將 Wio 終端連接到 Azure IoT Central
Wio Terminal 是經過 Azure 認證的設備，人工鼻子不僅可以感知和標記空氣中您想知道的氣味，而且可以通過 Azure IoT Central 對所有內容進行實時分析和可視化。 更重要的是，您可以在例如檢測到難聞氣味時自動觸發規則，從而使鼻子比單獨的離線設備更智能。
將人工鼻連接到 Azure IoT Central – 實時遙測。
你可以用 Wio Terminal 玩什麼其他很酷的東西？
- 可以辨別不同種類的朗姆酒或蘇格蘭威士忌的人造鼻子
- 經濟實惠的紅外熱像儀
- 遙控器
- 高性價比的脈搏血氧儀
- 天氣預報監視器
- 在 Wio 終端上運行 TinyGO
- 影印機
- GPS導航
- 水位探測器
商品應用:
- Python終端設備
- 資料收集機器學習驅動的設備
- 手持式分析儀
- 復古遊戲設備
- 物聯網控制器
- 教育智能機器人
- 物聯網應用快速原型
- Raspberry Pi 的從設備/配件

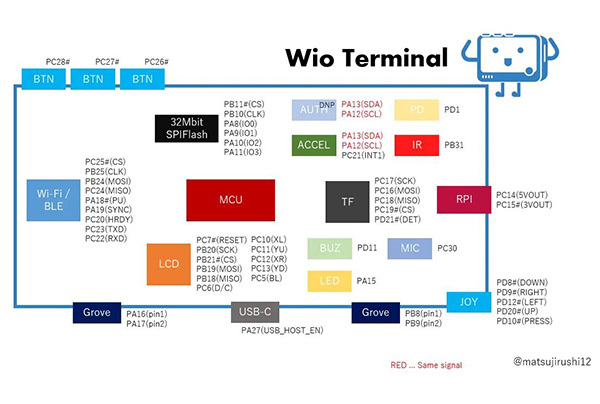

腳位圖
Seeed 提供的 Wio 端子腳位輸出概述
| 主要晶片 |
| 製造商零件編號 | ATSAMD51P19 |
| 核心處理器 | 運行頻率為 120MHz 的 ARM® Cortex®-M4F |
| 記憶體 | 4 MB 外部快閃記憶體，192 KB RAM |
| EEPROM | 4GB 8 位元 eMMC 板載快閃記憶體 |
| 最大速度 | 200MHz |
| 外部記憶體 | 4MBytes |
| 工作溫度 | -40°C ~ 85°C |
| LCD螢幕 |
| 解析度 | 320 x 240 |
| 螢幕尺寸 | 2.4吋 |
| 驅動IC | ILI9341 |
| 無線連接 |
| 製造商零件編號 | RTL8720DN |
| KM4 CPU | ARM® Cortex®-M4F @ 200MHz |
| KM0 CPU | ARM® Cortex®-M0 |
| Wi-Fi | 802.11 a/b/g/n 1x1，雙頻 2.4GHz 和 5GHz |
| 藍牙 | 支援BLE5.0 |
| 內建模組 |
| 加速度計 | LIS3DHTR |
| 麥克風 | 1.0V-10V -42dB |
| 揚聲器 | ≥78dB @10cm 4000Hz |
| 光感測器 | 400-1050nm |
| 紅外線發射器 | 940nm |
| 介面 |
| microSD卡槽 | 最大 16GB |
| GPIO | 40 Pin（兼容樹莓派） |
| 支援協議 | SPI、I2C、I2S、ADC、DAC、PWM、UART（串行） |
| Grove | 2個Grove（多功能），用於數字、模擬、I2C 和 PWM |
| GPIO | 46 Pin排針 |
| FPC | 20-Pins |
| USB Type-C | 電源&USB-OTG |
| 操作介面 |
| 5向搖桿、電源/重啟 開關、自定義按鈕*3 |
| 外殼 |
| 安裝 | 內建磁鐵和兩個安裝孔 |
| 尺寸 | 72mm*57mm*12mm |
| 材料 | ABS+PC |
| 支援軟體 |
| | Arduino、MicroPython、ArduPy、AT Firmware、Visual Studio Code、CircuitPython（如何在 Wio 終端上運行 CircuitPython？）
|
ATSAMD51N19A Datasheet
Wio Terminal Schematics v1.2
Wio Terminal Enclosure Dimensions - 正面
Wio Terminal Enclosure Dimensions - 背面
