reTerminal E10-1 是 reTerminal 的擴展板，具有可充電和方便攜帶、增強的無線通信和工業資料傳輸以及音訊功能。 它確保 reTerminal 更強大，並允許它部署在更多場景中，例如高速工業、農業應用或增強型無線家庭、個人用途。
商品特色
- 備選充電模式：由 UPS-18650 雙充電電池、DC 插孔和 PoE 功能供電
- 多種無線通訊：通過天線提供LoRaWAN/LTE/4G/5G四種資料傳輸能力
- 板載工業接頭：支持RS-485、RS-232、CAN Bus高速連接
- 板載大容量儲存：可用卡槽支援帶 M.2 B KEY、SATA 2.0 的 SSD
- 板載音頻功能：配備兩個麥克風和一個揚聲器以實現可擴展的鋁供電功能

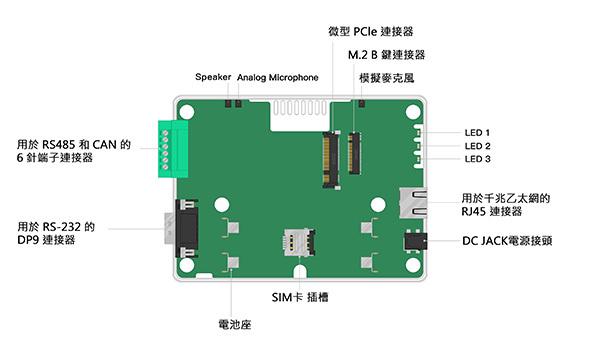

reTerminal E10-1 使您能夠在使用 reTerminal（Seeed 提供的人機界面工具）的同時開發和部署更多邊緣計算應用程序。 該板具有多個橋接 IC 和高性能外圍設備，為 reTerminal 提供可充電和方便攜帶功能、增強的無線通訊和工業資料傳輸以及音訊功能。
reTerminal E10-1 是一塊擴展板，與 reTerminal 完全兼容，它們可以通過板中間的工業高速信號連接器輕鬆連接。 通過配備UPS-18650雙充電電池並連接DC插孔電源接頭，為reTerminal應用充放電功能。 此外，板上配備了乙太網供電（POE）模組，因此reTerminal E10-1也可以通過千兆乙太網RJ45連接器充電。
該板支援 reTerminal 通過工業接頭傳輸數據，例如用於 RS-232 的 DP9 連接器和用於 RS485 和 CAN 的集成 6 針端子連接器。 同時，板載高功能mini-PCIe和M.2 B Key連接器，幫助reTerminal應用LoRaWAN和LTE無線功能和SSD存儲能力。 此外，通過板載卡槽，它還可以幫助reTerminal通過4G/5G通訊傳輸資料。
reTerminal E10-1 通過添加雙模擬麥克風和一個揚聲器製造，利用 reTerminal 的音訊功能，從而使 reTerminal 能夠在更多應用中發揮作用，例如高速工業、農業應用，或增強無線家庭、個人用途。 利用板上的功能，reTerminal 可以部署在無限的應用中，例如連接 LoRaWAN 設備以實現農業長期通信或連接毫米波雷達設備以實現家庭醫療保健。
商品應用
- 工業：機器監控、安全報警、工業級資訊傳輸和儲存
- 農業：農作物監測、昆蟲報警、LoRa/LTE/5G無線通信
- 家庭：家庭監控，安全報警，支援斷電
- 個人：移動人機交互計算機
商品規格
| 電源 |
| 直流插孔 | 應優先使用DC Jack 或PoE 電源。 如果輸入電源超過15.6V，就會進入輸入過壓保護狀態。 | 應優先使用DC Jack 或PoE 電源。 如果輸入電源超過15.6V，就會進入輸入過壓保護狀態。 |
| 供電電源 | PoE電源輸入為RJ45，最大支援25W電源輸入。 |
| UPS -18650電池 | 2 個帶固定銷的電池座。 充電過程中，電池過熱會自動停止充電，2個LED 會閃爍以示警告。 |
| 外部輸入輸出 |
| RS-485接頭 | RS-485支援最大256000波特的通訊速率 | 支援自動收發 |
| Rs-232接頭 | Rs-232支援最高256000波特的通訊速率 | |
| CAN | CAN共模支援500KBps通訊速率，FD模式CAN支援最高8Mbps通訊速率 | |
| 天線接頭 | 裝備四根天線 | |
| 用於千兆乙太網的 RJ45 接頭 | LAN7800 IC配備RJ45接頭，支援PoE模組 | 乙太網支持最大千兆速率，但需要 LAN7800 驅動程序 |
| DC插孔 電源接口 | DC 12V @4A | |
| 100Pin工業高速接頭 | 通過100Pin高速接頭與reTerminal連接 | |
| 內部輸入輸出 |

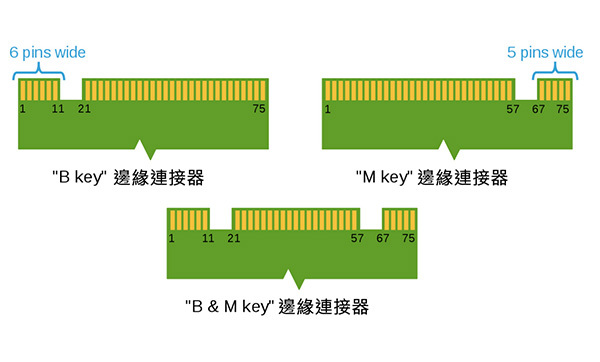

| M.2接頭 | 支援SSD、M.2 B KEY驅動、USB3.0 GEN1和SATA 2，適用於2242/2280 | 兼容B鍵SSD |
| 迷你PCIe | Rs-232支援最高256000波特的通訊速率 | 兼容 WM1302 SPI 和 WM1302 USB |
| SIM卡槽 | CAN共模支援500KBps通訊速率，FD模式CAN支援最高8Mbps通訊速率 | SIM卡一次只能支援mini-pcie或M.2設備，可通過板上開關切換 |
| 麥克風 | 裝備四根天線 | |
| 揚聲器 | LAN7800 IC配備RJ45接頭，支援PoE模組 | |
| 風扇 | DC 12V @4A | 支援速度控制和測速 |
| 網路 |
| 無線連接 | M.2接頭支援4G/5G無線模組 | 兼容SIMCOM 8052 5G |
| Mini-PCIe 支援 LTE/4G/LoRaWAN 模組 | 兼容EC25/EC20，建議使用LoRaWAN模組Seeed WM1302 |
| SIM 卡槽 插入 LTE/4G/5G Sim 卡 | SIM卡一次只支持mini-pcie或M.2設備，可通過板上開關切換 |
| 天線接頭 配備四根天線 | |
| 千兆乙太網 | LAN7800 IC配備RJ45接頭，支援PoE模組 | 乙太網支持最大千兆速率，但需要 LAN7800 驅動程序 |
| 顯示 |
| LED1 | DC Jack 電源狀態指示燈 |
| LED2 | LED 2 作為電池狀態指示燈，reTerminal 啟動時閃爍，加載電池驅動程序後停止閃爍。 此時，如果電池處於充電狀態，LED 2 會一直亮著，否則LED 2 會熄滅。 |
| LED3 | 用戶指示燈 |
| 尺寸 |
| 140mm x 95mm x 30mm |
請注意，以下零件不包含在包裝內。 我們在此處提供的信息可幫助您選擇合適的零件。
| 內部輸入輸出 |
| 名稱 | 內容 | 備註 |
| 電源線 | DC 12V @4A | 全功耗需要4A供電，但有時部分2A/3A供電也可以支持 |
| 電池 | 18650 | 推薦 Panasonic NCR18650B 3.6V 3400mAh |
| 硬碟 | M.2 SSD 2242/2280 | M.2 B key (SATA) |
| 4G模組 | EC25/EC20 | 使用 Quectel（製造商）進行測試 |
| 5G模組 | SIM8202G | 使用 Simcom（製造商）進行測試 |
| Wio 模組 | WM1302 LoRaWAN 網關模組 (USB/SPI) 美國/歐盟 | WM1302 LoRaWAN 網關模組 |
注意事項
出貨清單
- reTerminal Industrial High-Speed Expanxion Board 擴充板 x 1
注意事項
- 1、設備不防水，不能用酒精擦洗外殼。
- 2、從DC JACK端口輸入的浪湧脈衝可能會導致設備損壞。 強烈建議使用標準 12V/4A 適配器。
- 3. UPS-18650電池不包含在產品中。
