24GHz mmWave 毫米波感測器 擴展板 for XIAO

商品特色

• 基於FMCW原理：高度靈敏，不受環境干擾
• 全面的人體偵測：感測器不僅可以高靈敏度地偵測運動的人體，還可以對靜止的人體、微動以及坐姿或臥姿的人體表現出敏感度。
• 多層次智慧參數調節：透過藍牙或串列埠調節，靈活適應不同的環境條件和場景變化。此外，它還支援透過應用程式直接進行參數配置，無需串口連接。
• 偵測角度廣、感應距離長：感測器視野高達60度，可大角度偵測運動。此外，它可以檢測5公尺外的物體。
• 出色的外殼滲透性和美觀性：具有良好的外殼滲透性，使其能夠在產品外殼內隱蔽地工作，而無需表面穿孔。

XIAO - 人體靜電存在的 24GHz 毫米波感測器是專為 XIAO 開發平台設計的擴充板。它是一種高度先進的人體感應模組，利用 FMCW（調頻連續波）技術來偵測指定空間內的人體目標。該模組採用先進的雷達訊號處理和精確的人體感應演算法，在檢測人體存在、準確辨識移動和靜止狀態方面實現了卓越的靈敏度。它還提供目標距離計算等輔助資訊。該產品主要部署在室內環境中，可即時偵測移動或微移動的人體。

它採用尖端的24GHz毫米波雷達感測器技術，在人體感測應用中具有顯著優勢。它不僅對運動的人體表現出卓越的靈敏度，而且對靜態、微動、坐姿和臥姿的人體也表現出卓越的靈敏度，超越了傳統解決方案的能力。

此模組最大感應距離可達5米，偵測角度達±60度，保證在指定範圍內準確辨識。支援感應範圍分區，有效屏蔽外界幹擾。此外，它還支援藍牙功能，允許透過專用應用程式直接調試雷達參數，無需串行端口連接。

此外，無論溫度、亮度、濕度或光線波動如何，此模組都能保持一致的感測性能，表現出出色的環境適應性。其外殼穿透能力消除了表面穿孔的需要，增強了產品的整體美感。此模組提供靈活的配置選項，可實現最遠的感應距離和靈敏度，從而實現個人化和微調設定。

商品應用

• 人體感應光控
• 生命安全保護
• 智慧家電
• 智慧安防

商品規格

• 工作頻率：24GHz~24.25GHz
• 工作電壓：直流3.3V
• 供電能力：＞200mA
• 平均工作電流：79 mA
• 調製方式：調頻連續波
• 目標應用：人體存在感測器
• 檢測距離：0.75m ~ 6m（可調）
• 檢測角度：±60°
• 距離解析度：0.75m
• 掃描頻寬：250MHz
• 環境溫度：-40℃～85℃
• 尺寸：18mm x 22mm

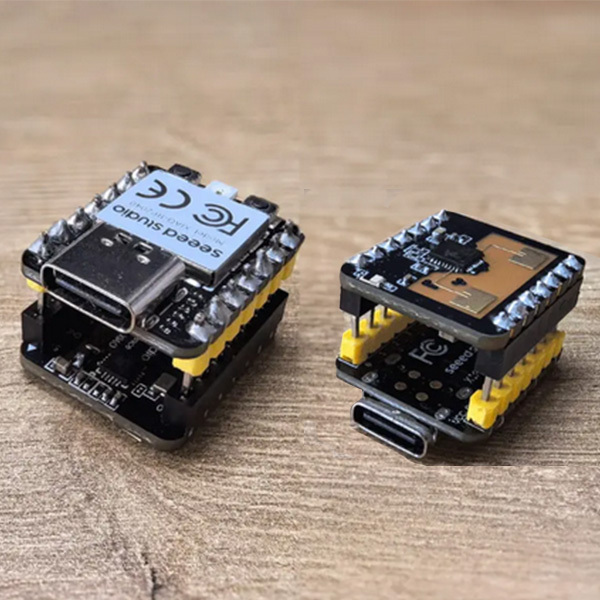

此為將 XIAO 的 24GHz 毫米波感測器與 XIAO 連接的示意圖

文件下載

• 24GHz mmWave for XIAO Datasheet-V1.00

出貨清單

• 24GHz mmWave 毫米波感測器 擴展板 for XIAO x 1

內容清單

• 24GHz mmWave 毫米波感測器 擴展板 for XIAO × 1
• 7Pin 母頭 × 2
