XIAO PowerBread 麵包板電源模組（含顯示器）

商品簡介

XIAO PowerBread 是一款體積小巧、功能強大的麵包板電源供應模組，內建 LCD 顯示器可即時監控 3.3V 與 5V 的電壓、電流與功率變化。全系列支援 Seeed Studio 的 XIAO 開發板，搭配標準麵包板即可即插即用，讓您在原型開發過程中清楚掌握電力狀況。模組為完全開源設計，並由原設計者 Nicho D 持續更新維護，附有詳細文件與可自訂的程式碼，由 Seeed Fusion Co-Create 計畫推出。

商品特徵：

• 即時電力監控：內建 LCD 螢幕可即時顯示電壓、電流與功率數據，無需額外使用萬用電表。
• 高電流輸出：3.3V 輸出最高可達 1.5A，足以驅動大多數麵包板上的電子元件。
• 內建 LCD 顯示器：圖表與統計模式一目瞭然，方便觀察電力變化。
• 即插即用設計：支援標準麵包板，插上即可使用，免去繁瑣設定。
• 全面相容 XIAO 開發板與開源設計：相容 XIAO RP2040、RP2350、ESP32-C3/S3/C6 等開發板，提供彈性擴充可能。
• 雙通道電壓與電流偵測：搭載 INA3221 感測晶片，能同時監測兩組電壓與電流數據，清楚掌握電源使用情況。
• 體積精巧功能強大：小小一塊板，提供雙電壓輸出並節省麵包板空間，是原型開發的理想選擇。

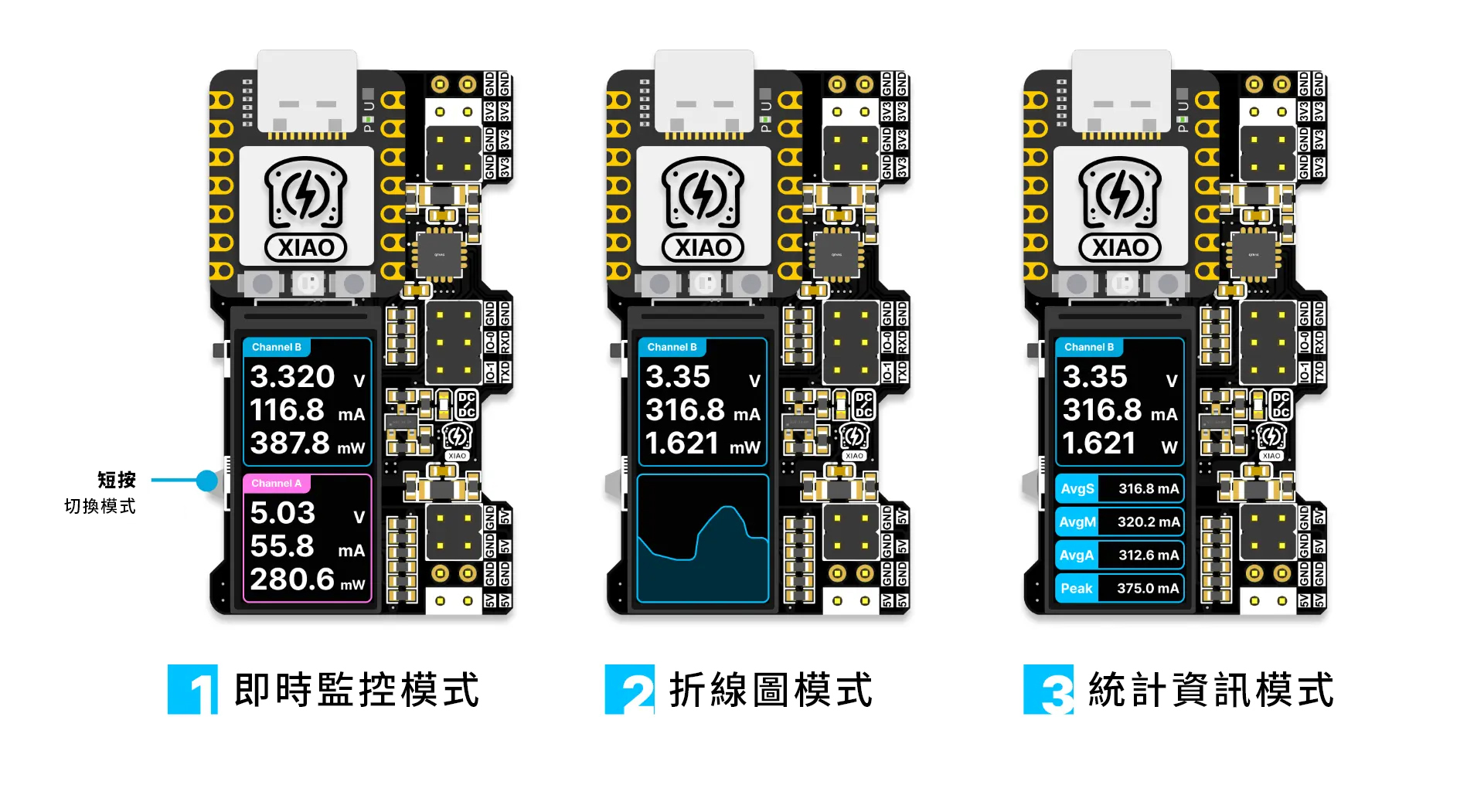

多種 UI 顯示模式

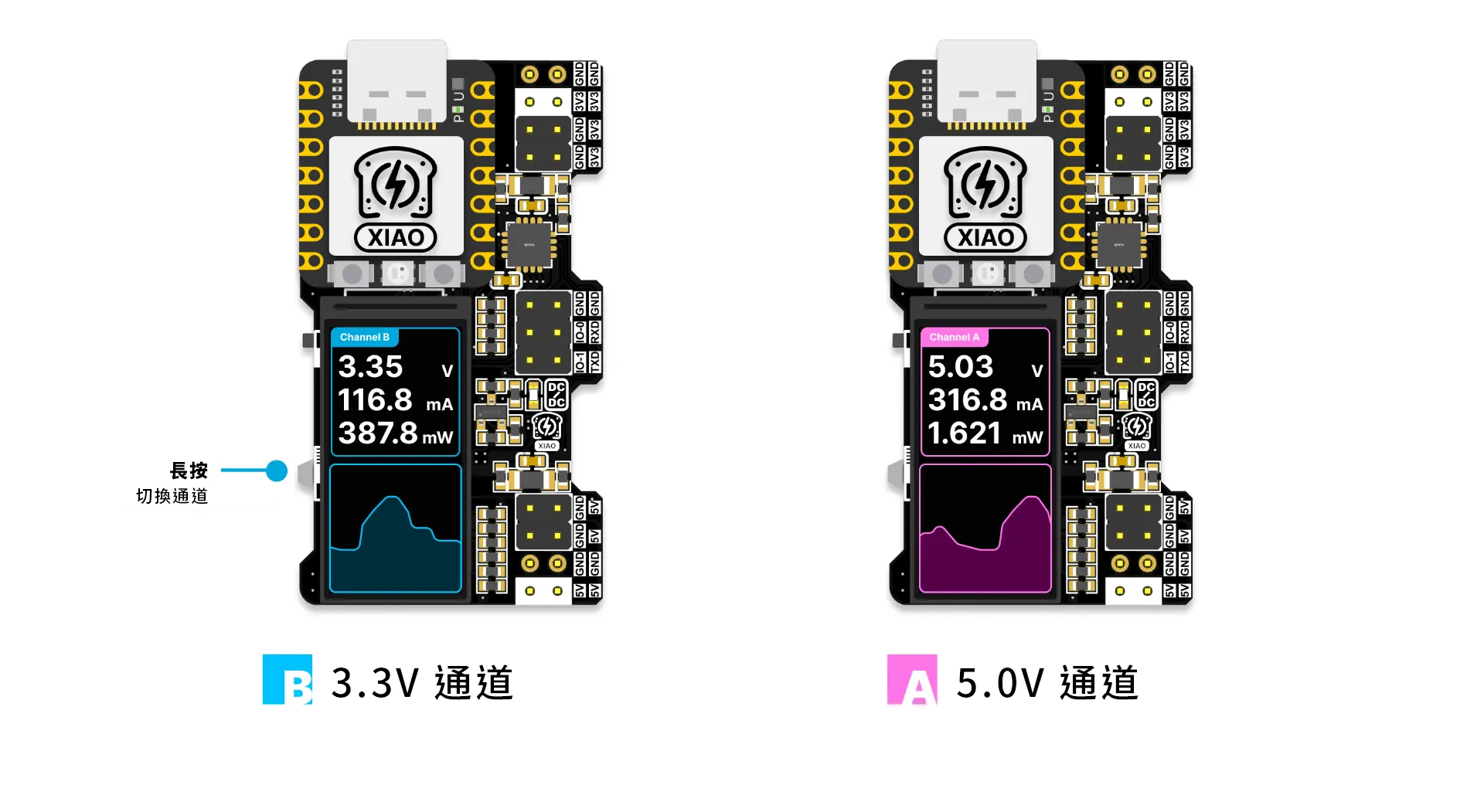

長按旋鈕可切換圖表與統計畫面的監控通道

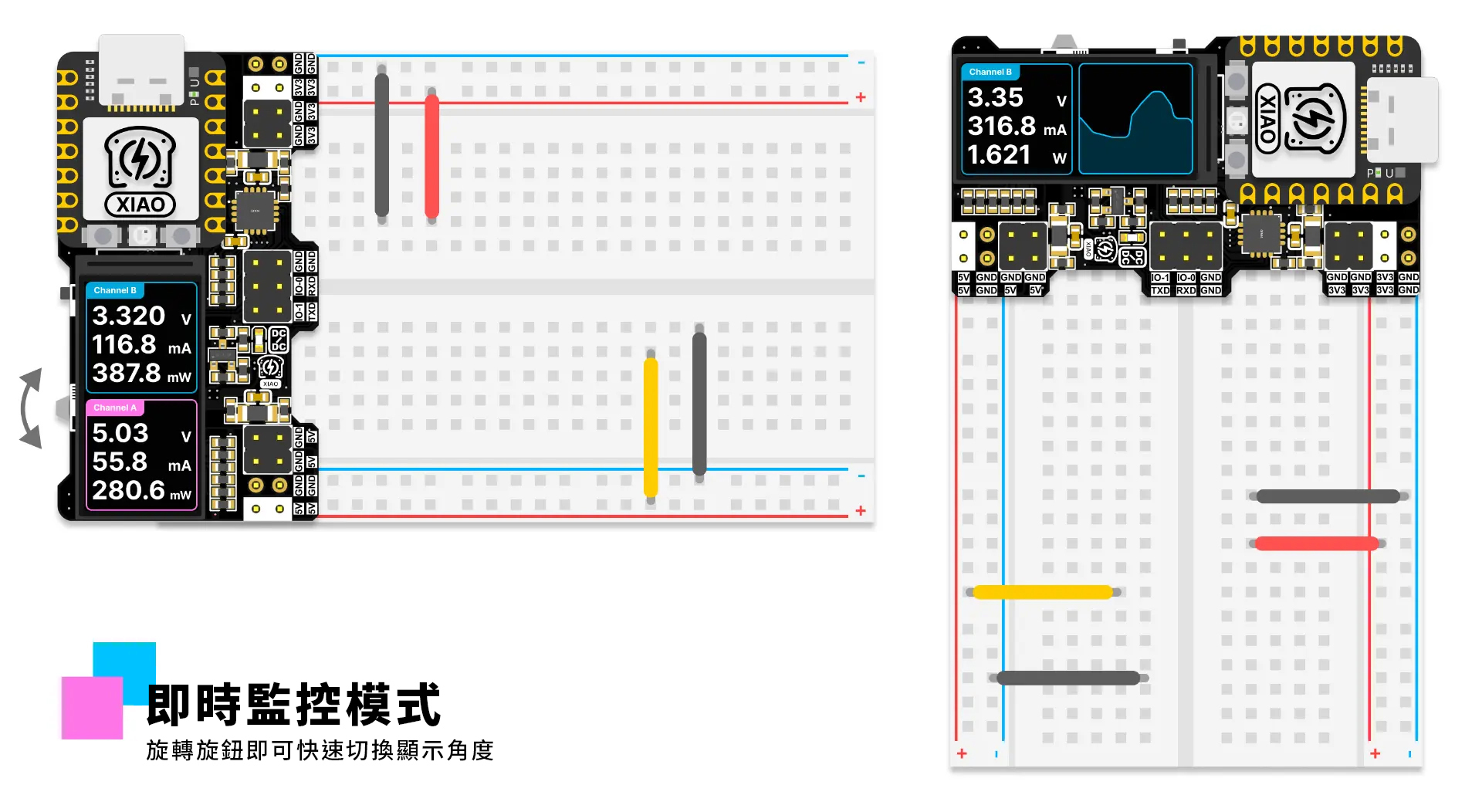

旋轉旋鈕可調整畫面角度，提升可視性

應用範圍：

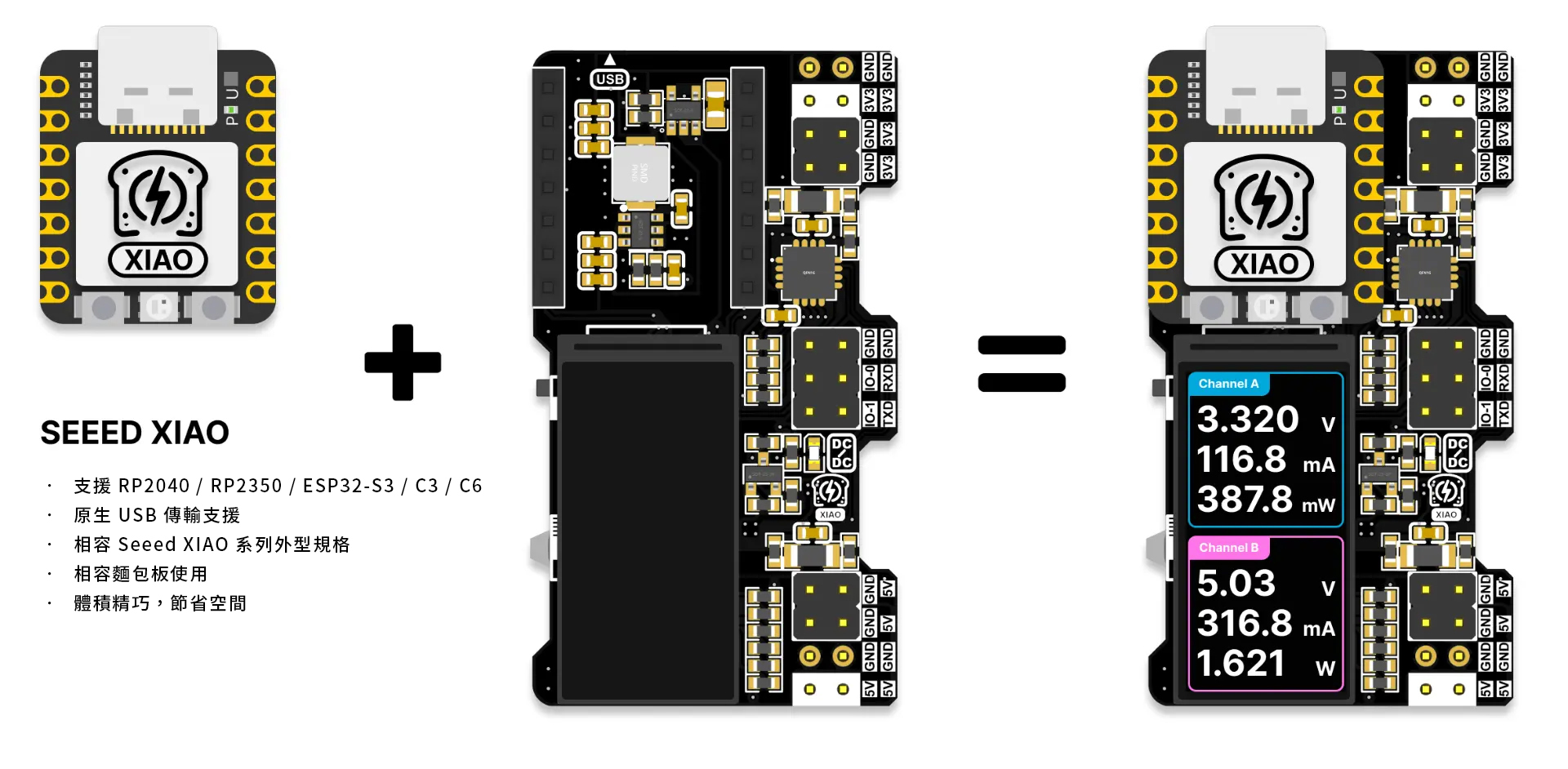

只需接上 XIAO 開發板與 PowerBread 模組，2 分鐘內就能建立一套功能完整的麵包板電源系統！

• 電子入門學習者（如控制伺服馬達、LED、馬達等）
• 工程師進行電力除錯與監測
• IoT 原型開發專案
• 喜愛高顏值工具的技術玩家！

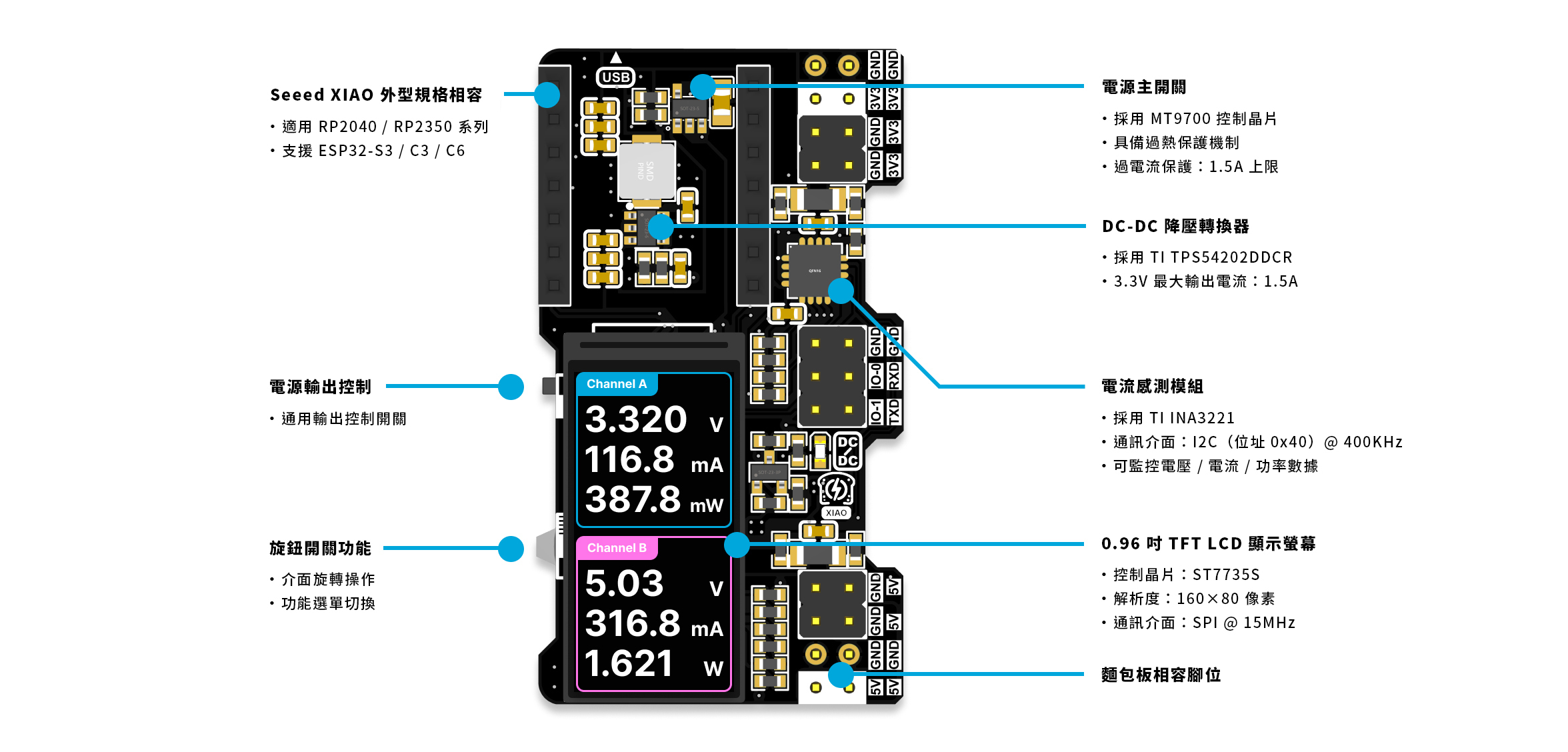

商品規格

輸入電壓：透過 XIAO 的 USB-C 端口供電

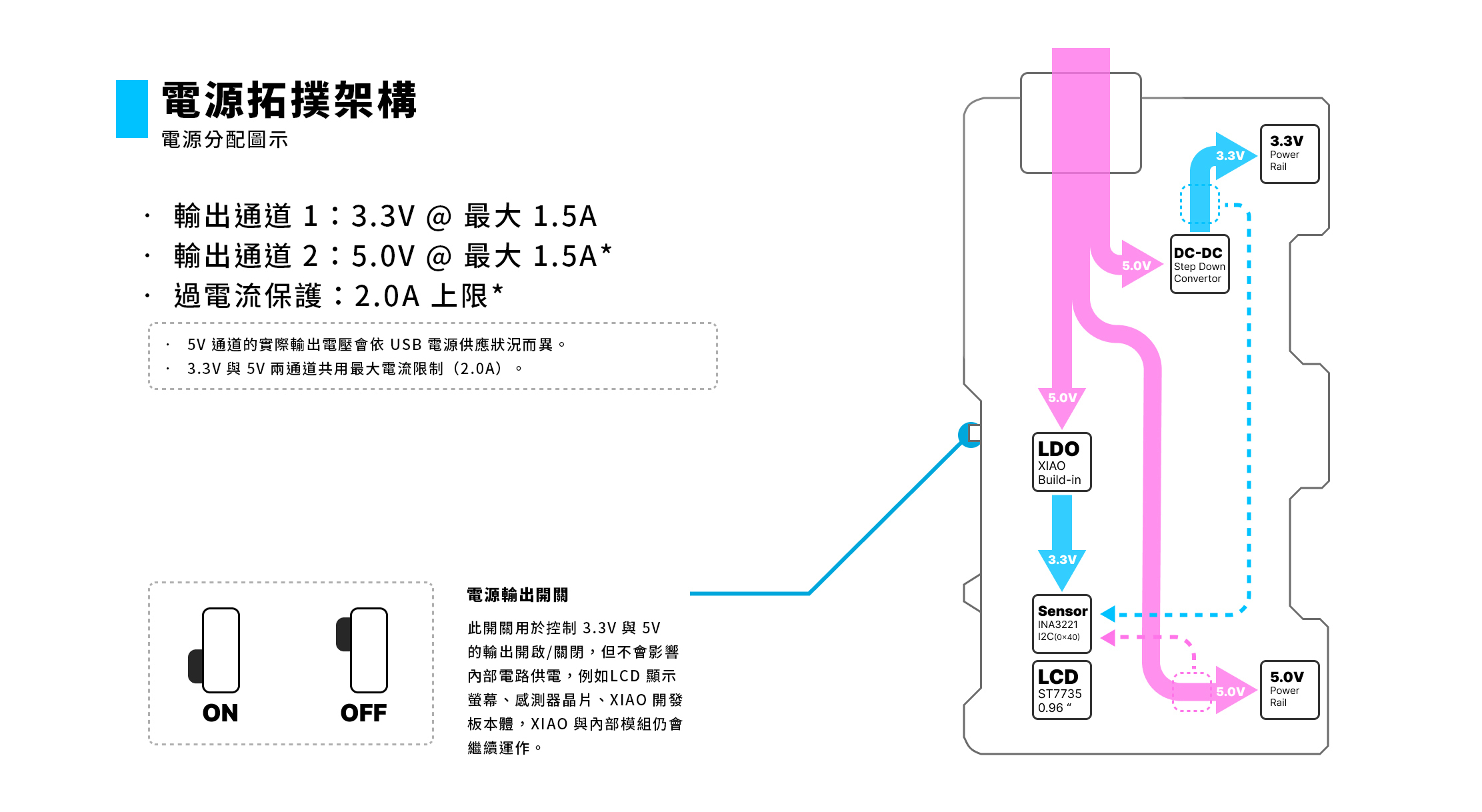

輸出電壓：5V 與 3.3V，3.3V 最大電流 1.5A
電流偵測：使用 INA3221 晶片，即時量測電壓、電流與功率
主控晶片：採用 RP2040，負責感測資料處理、顯示控制，並支援未來功能擴展（如 USB-序列通信、PWM 等）
顯示介面：LCD 螢幕，顯示即時電力資訊
尺寸：精巧板載設計，完美整合進麵包板並節省空間

文件下載

• Seeed Studio 官方 Arduino 開源碼
• 已編譯韌體下載

出貨清單

• XIAO PowerBread 主板 × 1
• 2×2 針腳排針 × 2
• 2×3 針腳排針 × 1

※XIAO 開發板需另行購買
