Seeed XIAO Debug Mate 三合一偵錯器

商品簡介

Seeed Studio XIAO Debug Mate 是一款基於 ESP32-S3 的開源多功能工具，能以視覺化方式簡化嵌入式系統的除錯流程。這款一體化設備配備 2.01 吋獨立 TFT LCD 顯示器、LED 狀態矩陣，以及原生支援 Seeed Studio XIAO，提供多項重要的除錯功能：DAPLink 晶片層級除錯、內建串口監控與 UART 透傳，以及精準的功耗量測能力。即插即用的設計可消除繁雜的配線，大幅提升開發效率。

商品特徵：

3 合 1 專業開發工具

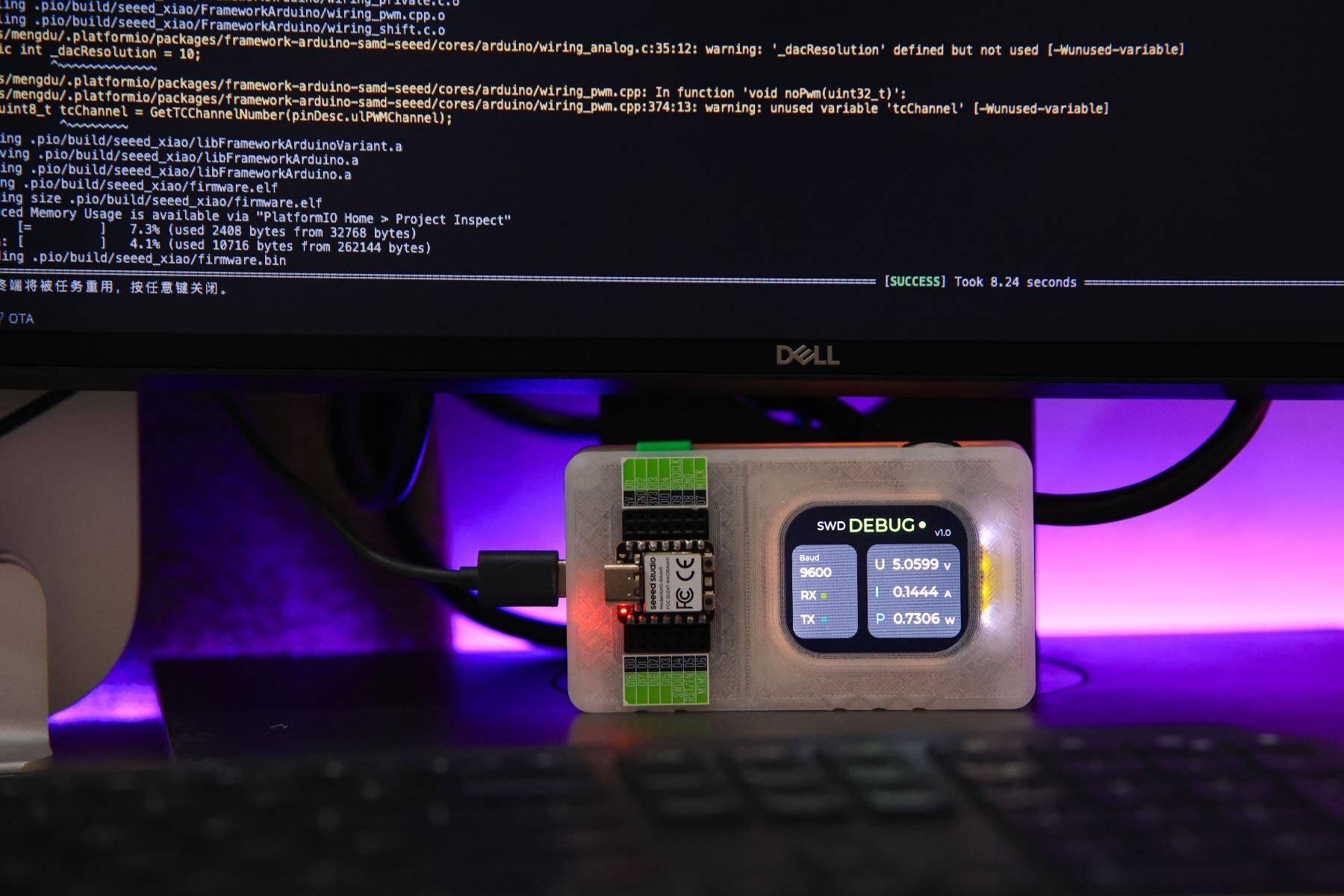

• DAPLink 相容 SWD 介面，用於專業晶片層級除錯
  由 ESP32-S3 驅動，全面支援 OpenOCD / PyOCD，提供專業等級的除錯能力。可設置中斷點、單步執行、查看記憶體、操作低階硬體等。內建的 DAPLink 韌體能在電腦與目標 XIAO 微控制器之間，建立順暢的 SWD 通訊，將實驗室級別的除錯能力帶到你的桌面。

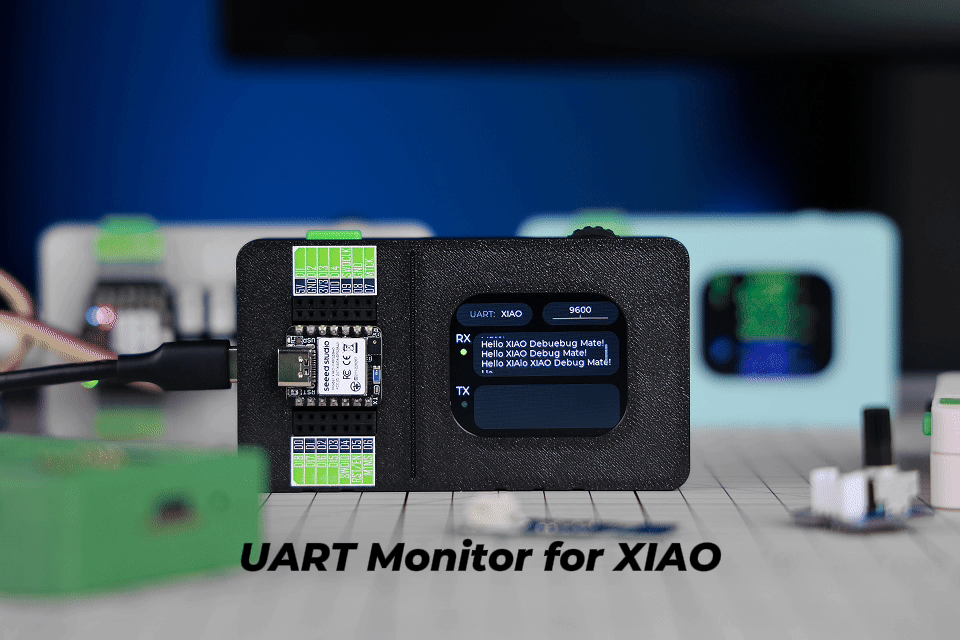

• 智慧串口監控與 UART 透傳
  可監控 XIAO 與 XIAO Debug Mate 之間的通訊，也能監控 XIAO Debug Mate 與外部 UART 裝置（如 Arduino、Raspberry Pi、Grove 感測器）的資料。可在內建螢幕上即時查看串口資料，或將訊號導向電腦進行詳細分析。這套智慧式切換機制整合多種功能，使你能在單一介面下完整掌握所有串口通訊，無需使用多個工具。




• 高精度功耗分析

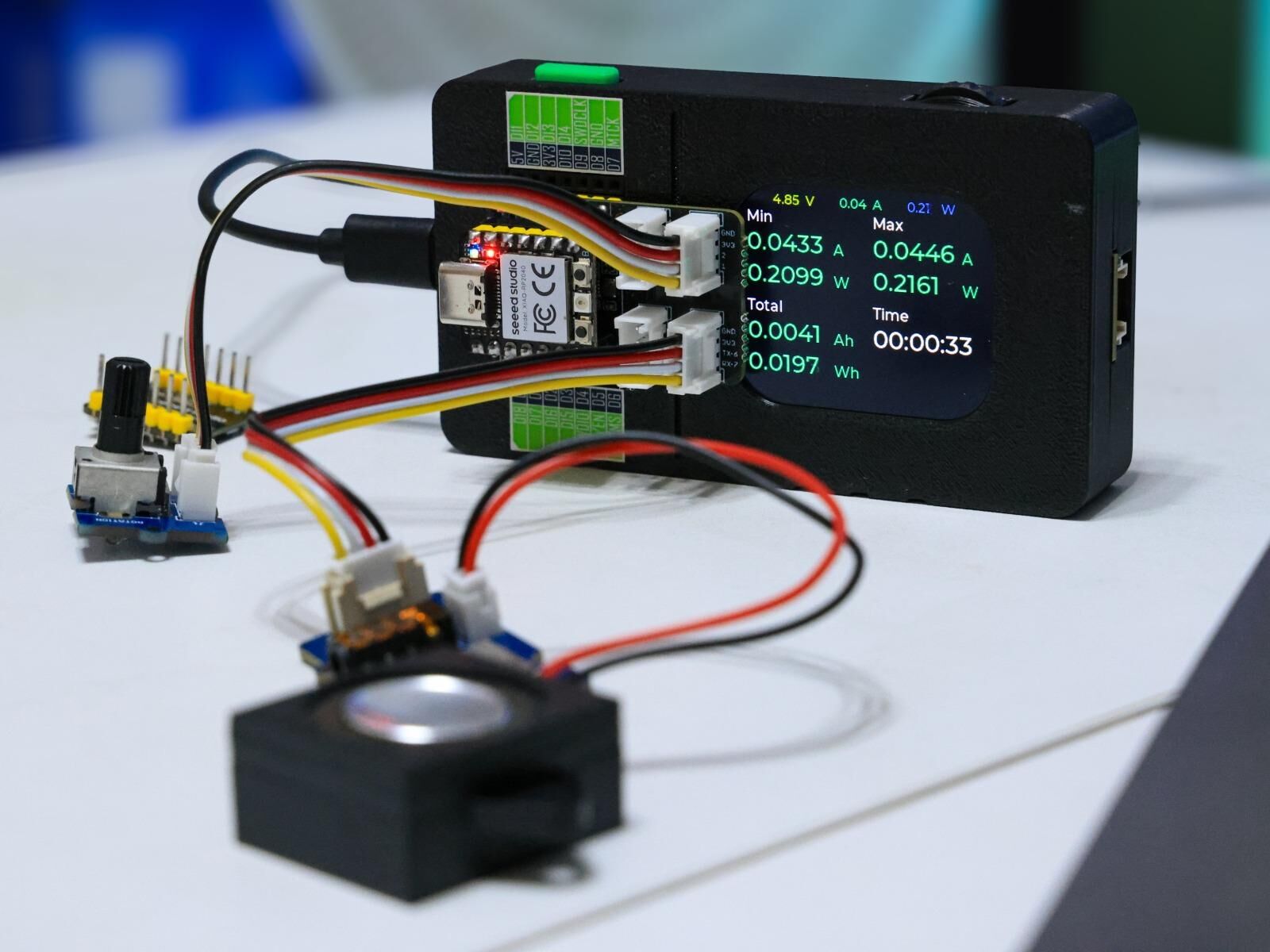

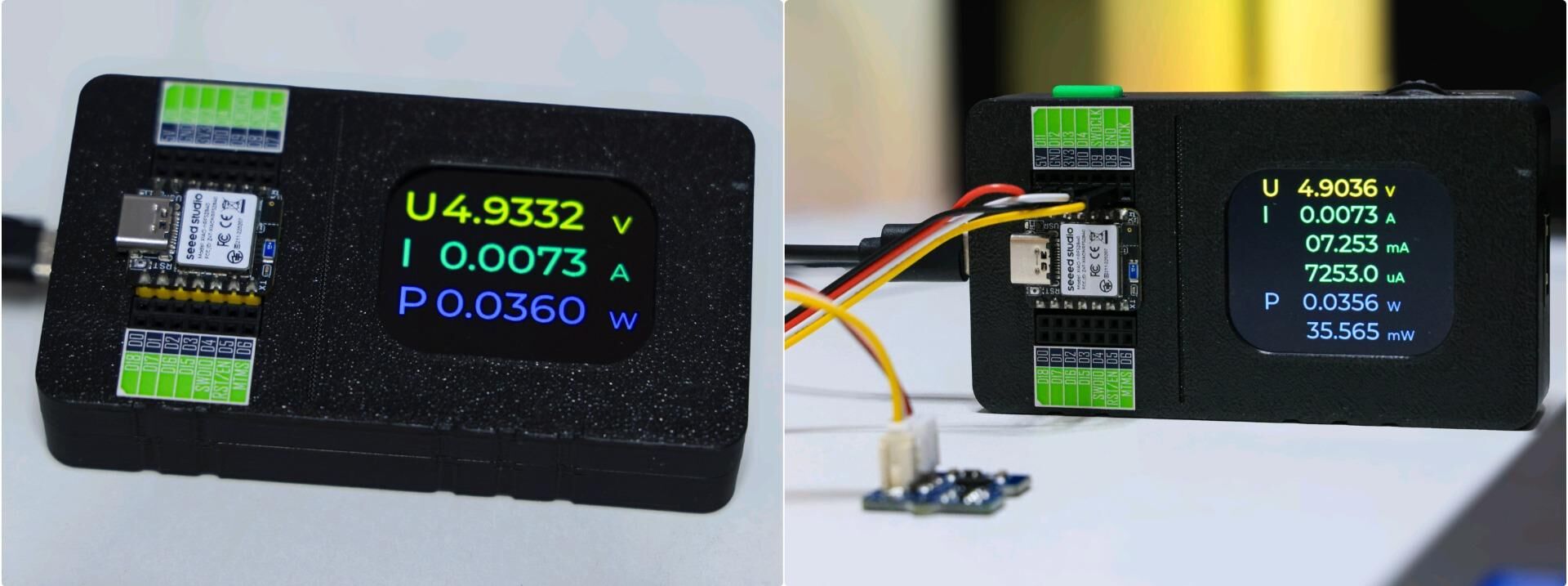

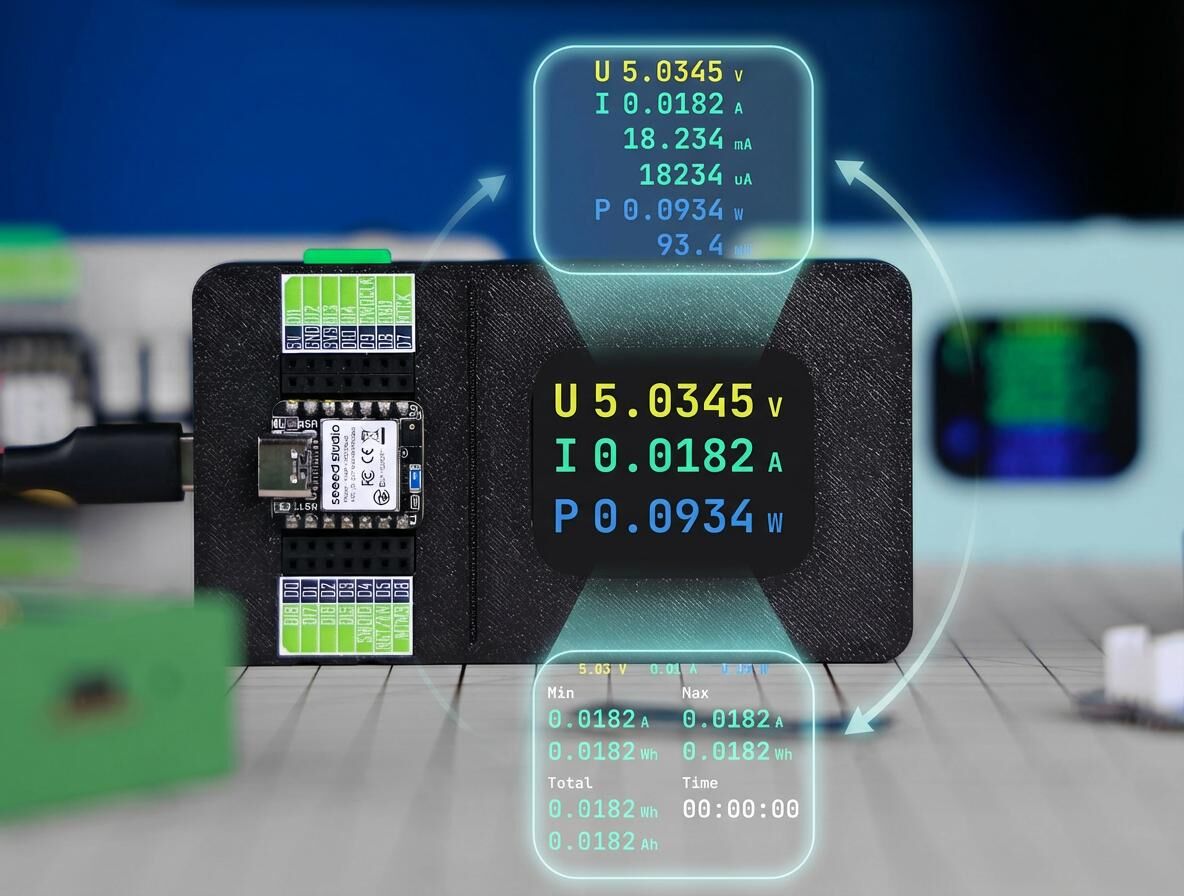

  可透過三個專用量測介面追蹤低至 μA 等級的功耗，包含電壓／電流讀值、超低功耗狀態，以及峰值／谷值等耗電模式。每台設備皆經過出廠校正，可達到高精度（在 1–10 μA 區間為 ±10%）。能協助你驗證電池續航力並優化能源效率，適用於獨立 XIAO 板或完整的 XIAO 系統專案，開箱即可使用。

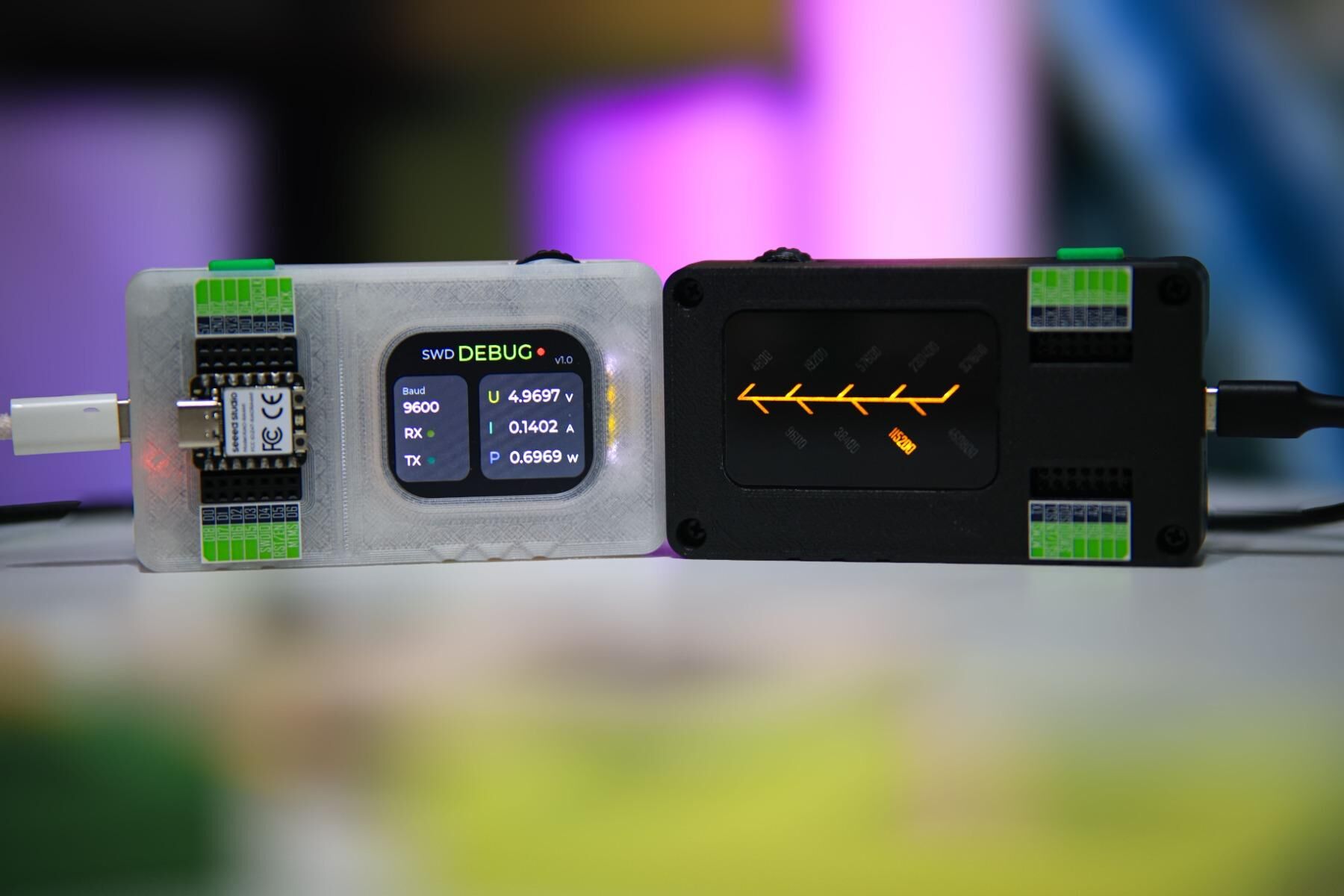

獨立視覺回饋系統
無需連接電腦即可監控系統關鍵參數。內建 2.01 吋 LCD 螢幕可顯示即時串口資料、功耗讀值與 UART 資料流；可編程 LED 矩陣則可用作鮑率（Baud rate）狀態指示。非常適合現場測試、行動開發與快速功耗檢查。
（特別感謝創作者「啊猫啊狗晒太阳（Ah Mao Ah Gou Shai Tai Yang）」提供 LED 矩陣設計靈感。）

為 XIAO 設計的開源平台，並具普遍相容性
此工具為 Seeed Studio XIAO 生態系量身打造，具備可直接插接的即插即用能力——任何已預焊接的 XIAO 板都能立即連接，免去繁雜配線。精心設計的排針與插座使其成為 XIAO 開發的專用擴充平台，具備完整擴展能力，並支援可靠的電源管理與 UART 監控。
除了為 XIAO 優化外，其開源設計可透過標準 SWD 與 UART 介面延伸支援任何 ARM Cortex-M 微控制器。搭載清晰的 2.01 吋 TFT 顯示器（240×296 px）與 36 顆 LED 矩陣，此多功能平台既能作為專業除錯工具，也適合作為嵌入式開發的創意基礎。

應用範圍：

• 電子原型製作與驗證： 可作為工程師與創客的重要開發工具，加速新產品的原型驗證與韌體開發，從消費性產品到工業控制皆可使用。
• 製造與產線測試： 可作為自動化測試夾具，用於燒錄韌體與多項自動化自檢，顯示清楚的通過／失敗結果，以提升產線效率。
• 現場維修與設備保養： 讓現場維運人員在無需攜帶筆電的情況下，可直接診斷已部署的智慧裝置、讀取 log 與排除故障。
• 教育用途： 是理想的教學平台，讓學生能以視覺化方式理解抽象的除錯概念並結合實作。
• 客製化測試設備開發： 可作為建立專用測試工具的彈性平台，協助工程師快速打造客製化驗證功能並降低開發成本。

商品規格

• 處理器： Espressif ESP32-S3
• 電源輸入： USB-C 5V / 1A
• 顯示器： 2.01 吋 TFT LCD（解析度 240 × 296）
• LED： 36 顆 LED 矩陣，用於狀態指示（預設顯示：串口鮑率）

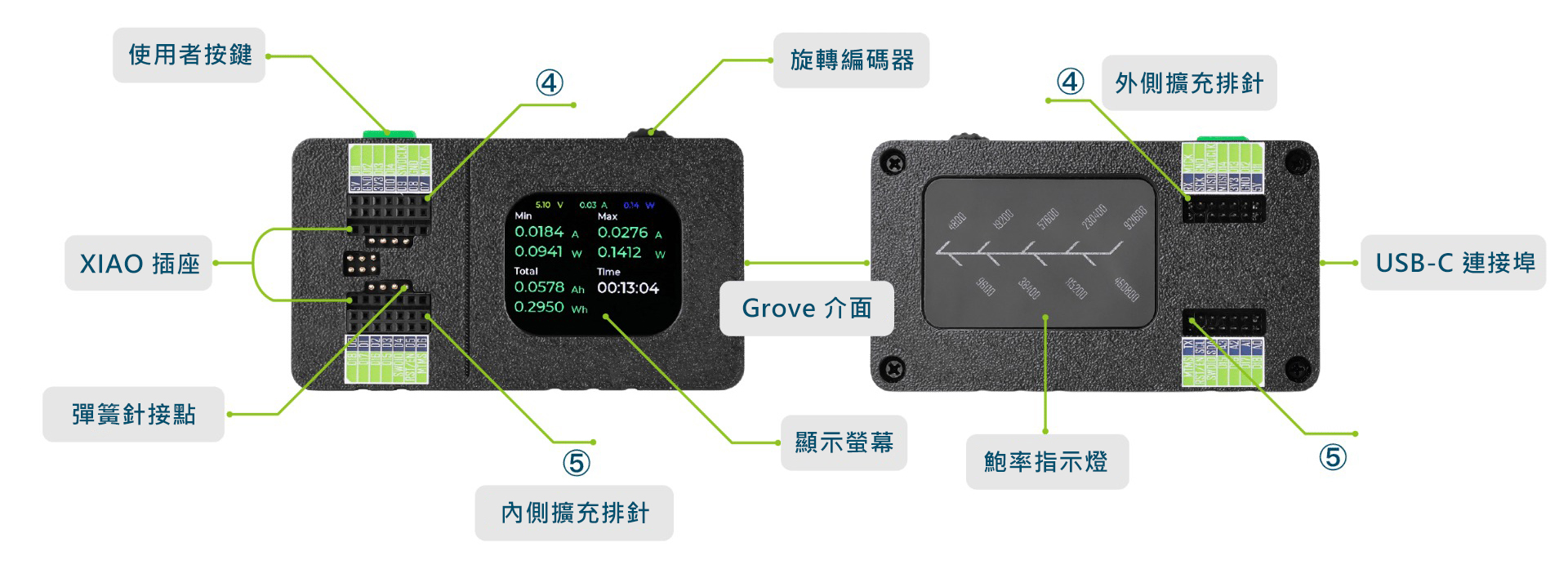

• 使用者輸入：
• 1 × 使用者按鍵 / Boot 按鍵
• 1 × 滾輪（Scroll Wheel）
• 1 × 隱藏式 Reset 按鍵
• I/O 介面：
• 14 × XIAO 標準腳位
• 8 × 擴展腳位
• 4 × SWD 除錯腳位
• 1 × UART Grove 介面
• 產品尺寸： 100 × 20 × 56 mm
• 軟體支援： 支援 DAPLink 除錯
• 支援的 OpenOCD 目標晶片： SAMD21、nRF52840（Sense）、RP2040、RP2350、RA4M1、MG24（Sense）
• 外殼材質： 黑色 PLA 3D 列印外殼

文件下載

• 可列印素材混音附錄
• Thingiverse 上的 Remix 外殼
• MakerWorld 上的 Remix 外殼

出貨清單

• Seeed XIAO Debug Mate 三合一偵錯器 x 1
