商品描述
商品簡介
- 強大的感測器相容性：支援所有 MODBUS-RTU RS485/類比（4~20mA/0~10V）/GPIO（電平/脈衝）感測器。
- 相容於全球 LoRaWAN® 網路：相容於 LoRaWAN® V1.0.3 協議，並可與 LoRaWAN® 閘道搭配使用（支援 863MHz~928MHz 通用頻段）。
- 長距離傳輸，電池可更換：S2100 採用 LoRaWAN® 無線傳輸，內建 19Ah 電池，並支援外部 12V 直流電源供電，在城市環境中傳輸距離可達 2 公里，在視距範圍內可達 10 公里。
- 專為惡劣環境設計：工作溫度範圍為-40℃至85℃，防護等級為IP66，適用於戶外環境，可承受高紫外線照射、暴雨、多塵等惡劣條件。
- 遠端設定與管理：Seeed提供SenseCAP Mate APP和SenseCAP Portal，方便使用者遠端管理資料和進行設定。
高性能保證

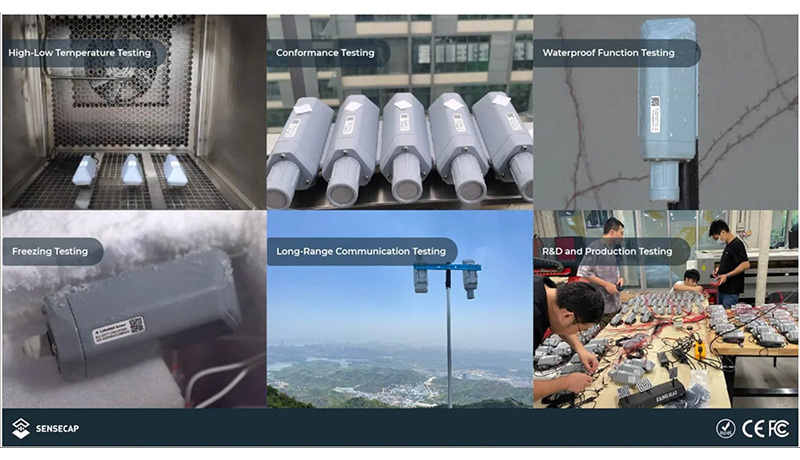

我們深知感測器可能需要在惡劣的戶外環境下工作。為了確保感測器在整個生命週期內性能和耐用性始終符合規格，SenseCAP S210X 在發布前經過了 6 項可靠性測試，並滿足了在極端條件下完美運行的要求。
- 高低溫測試 - 確定設備在極端溫度條件下的性能。
- 一致性測試 - 驗證多個裝置所採集的資料是否一致。
- 防水測試
- 防凍測試
- 遠距離通訊測試 - 驗證設備在遠距離傳輸過程中是否出現丟包現象。
- 研發和生產測試 - 測試多個設備在工廠條件下的合格率。
介面
- 電流輸入：4 至 20 mA（2 通道）
- 電壓輸入：0 至 10 V（2 通道）
- RS485：RS485 Modbus-RTU 協議
一般參數
- 產品型號：SenseCAP S2100
- 微控制器：Wio-E5
- 支援協定：LoRaWAN v1.0.3 A類
- 內建藍牙：可透過應用程式工具變更參數和設定資料轉換演算法
- 遠端頻道規劃：IN865/EU868/US915/AU915/ AS923*
- 最大發射功率：19dBm
- 敏感度：-136dBm@SF12 BW=125KHz
- 通訊距離：2至10公里（取決於環境）
- IP範圍：IP66
- 工作溫度：-40 to +85 °C
- 工作濕度：0 至 100%RH（無冷凝）
- 設備重量：280克
電池（設備內含）
- 電池壽命：長達 10 年**
- 電池容量：19Ah（不可充電）
- 電池類型：標準D型SOCl2電池
* 每台設備可支援 7 種頻段方案。
** 此款無線 LoRaWAN 感測器支援長達 10 年的電池續航時間，但實際電池續航時間會因資料上傳間隔、資料負載以及網關之間的距離而有所不同。
LoRaWAN頻率
注意：
無頻率限制。感測器可隨時切換到其他頻率方案。
S210x 系列設備採用通用頻率方案，支援 863MHz 至 928MHz 的頻率範圍，且所有設備均支援以下頻率方案：
| 頻率計劃 | 通用名 |
Sub-band |
| EU863-870 | EU868 | － |
| US902-928 | US915 | Sub-band from 1 to 8 |
| AU915-928 | AU915 | Sub-band from 1 to 8 |
| AS923 | AS923 | AS923_1, AS923_2, AS923_3, AS923_4 |
| IN865-867 | IN865 | － |
| KR920-923 | KR920 | － |
| RU864-867 | RU864 | － |
預設情況下，頻率方案設定為“無”，首次開機時需要透過藍牙使用App進行設置，之後才會發射射頻訊號。使用者可以隨時將其變更為其他頻率方案。

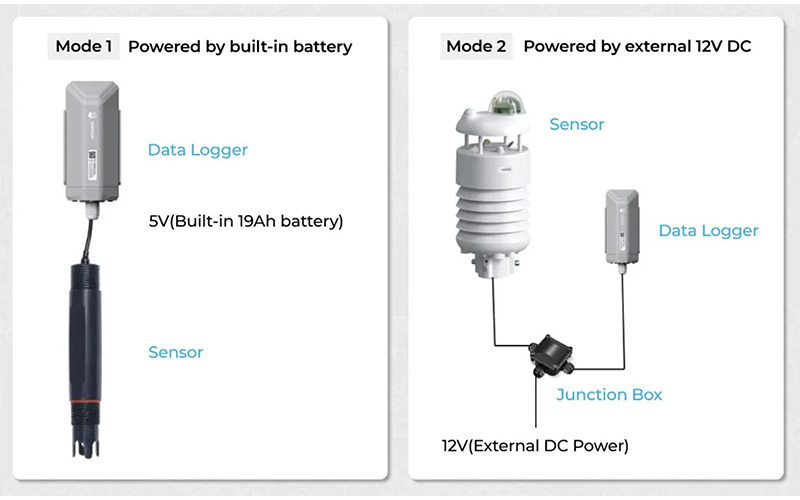

電源選項
方案一：資料記錄器/DTU 可工作於週期模式。它內建 19Ah 標準 D 型鋰離子 SOCl2 電池，這種電池易於在線購買，無需額外電源即可安裝部署於戶外環境。
方案二：資料記錄器/DTU 可使用外部 12V 直流電源，以恆功率模式運作。我們提供配套的接線盒套件，方便使用者快速組裝資料記錄器/DTU。
【注意】如果您想將 S2100 與氣象感知器一起使用，請注意所需的接線盒套件。
支援不同介面的工業感測器
S2100 LoRaWAN 資料記錄器/DTU 為單通道擷取器，一次僅支援以下協定之一：
- RS485：支援標準 RS485 Modbus-RTU 協定
- 模擬量：2 x 0~10V 或 2 x 4~20mA
- GPIO：1 x GPIO，擷取電平或脈衝訊號
| RS485 | SenseCAP ORCH S4-A1B |
| RS485 pH 感測器 |
| PAR感測器 - RS485 |
| EC & TDS 感測器 |
| 葉片溫濕度感測器 |
| 光強度感測器 |
| RS485溫濕度感測器 |
S500 5合1 緊湊型氣象感測器
S700 7合1 緊湊型氣象感測器
S900 9合1 緊湊型氣象感測器
S1000 10合1 緊湊型氣象感測器，帶二氧化碳測量功能 |
| Analog | 水洩漏檢測器 |
| 液位感測器 |
| GPIO | 水洩漏檢測器 |
| RG-15型雨量計 |

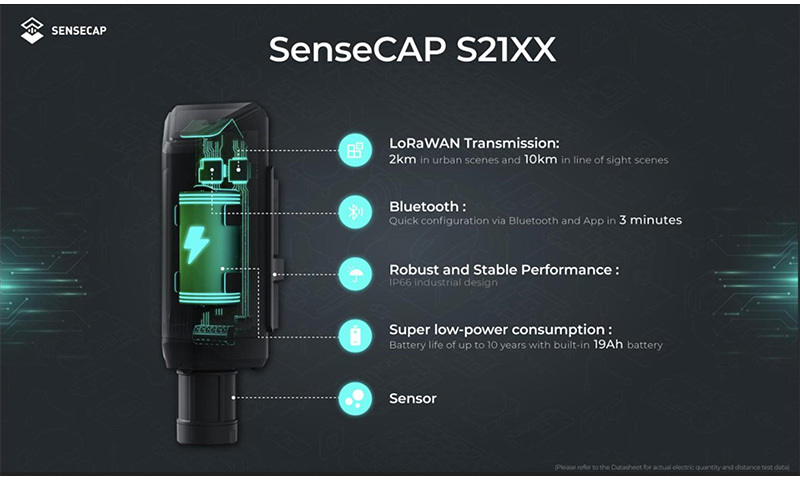

硬體概覽

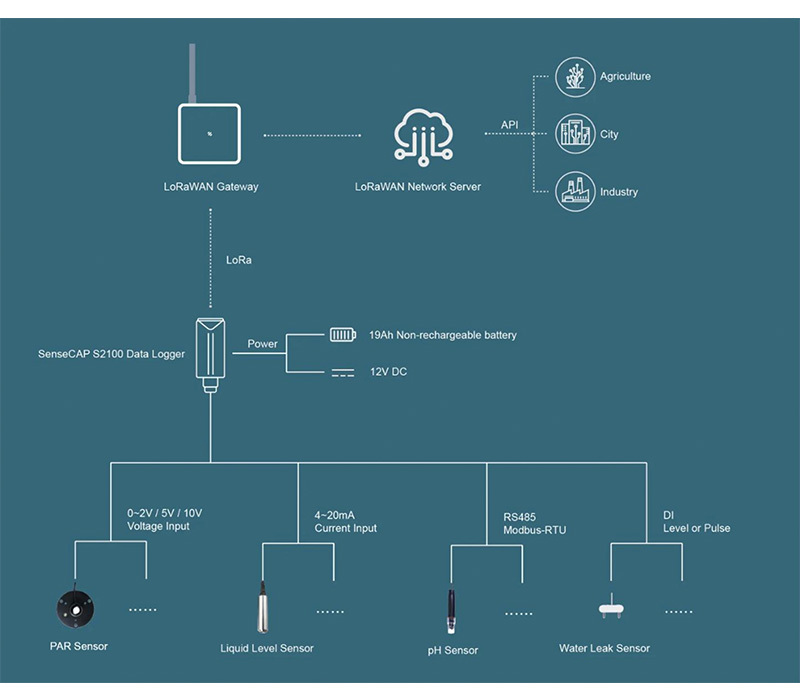

SenseCAP S2100 資料記錄器/DTU 可連接 MODBUS-RTU RS485/類比/GPIO 感測器，並將感測器資料傳輸至 LoRaWAN 網路。該設備採用 LoRa 技術和 IP66 防護等級設計，具有穩定性和可靠性，傳輸距離遠，同時保持超低功耗，是戶外應用的理想選擇。它內建藍牙，並針對 OTA 進行了優化，可實現快速設定和更新。本設備可使用電池供電，也可連接 12V 外部電源。連接 12V 電源時，內建可更換電池將作為備用電源。此外，借助 S2110 轉換器，S2100 數據記錄器/DTU 可連接至 Grove 感測器，是 DIY 工業級 LoRaWAN 感測器開發、快速原型製作和小規模部署的理想解決方案。
S2100 LoRaWAN 資料記錄器/DTU 支援 MODBUS-RTU RS485/類比/GPIO 輸入，並將來自感測器的資料傳輸到 LoRaWAN 網路。
該設備在城市環境下傳輸距離可達2公里，視距環境可達10公里，同時傳輸過程中功耗較低。它配備可更換電池，使用壽命長達10年，並採用工業級IP66防護等級外殼。本設備支援-40℃至85℃的工作溫度，可在惡劣環境下部署。
商品應用
精準農業、工業製造、智慧建築

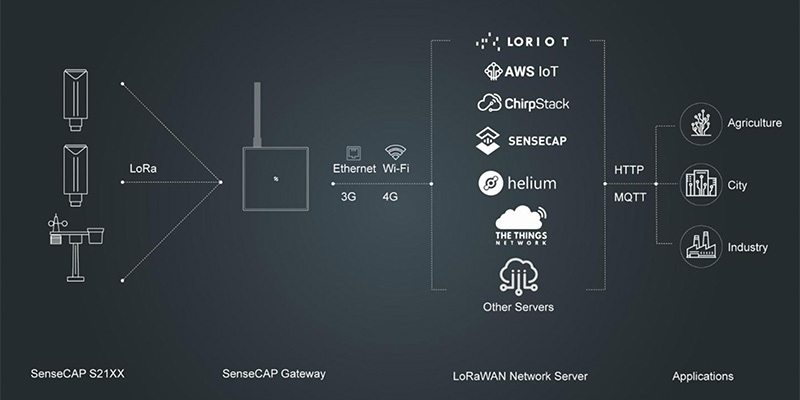

SenseCAP S2100 與 LoRaWAN® V1.0.3 協定相容，可與網關 - LoRaWAN 設備 - SenseCAP 搭配使用。
LoRaWAN® 閘道可提供使用此類感測器所需的 LoRaWAN® 網路覆蓋。 S210X 可連接到不同的 LoRaWAN® 網關，而 Seeed 提供的方案則可為您帶來無縫的使用者體驗。
氦網路：感測器可在氦網路覆蓋區域內運作（請在氦網路瀏覽器上查看）。您可以查看 Seeed Studio 的 SenseCAP M1 LoRaWAN 室內網關（US915）和 SenseCAP M2 輕型熱點及軟體授權。
LoRaWAN 網路：感測器可在 LoRaWAN® 網路中運作，例如 The Things Network、Loriot、Chirpstack 等。您可以查看 Seeed Studio 的 SenseCAP Gateway - LoRaWAN EU915 和 SenseCAP-Multi-Platform-LoRaWAN-Indoor-Gateway-SX1302-US915-p-5472。
我們強烈建議您使用我們的 SenseCAP M2 多平台 LoRaWAN 網關，它是一款標準的 LoRaWAN® 網關，支援連接不同的網路伺服器。其售價僅為 99 美元，性價比極高，尤其是在建構私人 LoRaWAN 網路時，更是一項顯著的優勢。
Seeed 提供 SenseCAP Portal 平台和 SenseCAP Mate APP，幫助使用者更好地遠端管理和查看資料。
除了與現有感測器節點搭配使用外，S2100 資料記錄器還可連接 SenseCAP S2110 Grove 轉換器，實現即插即用的戶外 LoRaWAN 感測器部署，並可與多種 Grove 感測器相容。它是開發、快速原型製作和小規模部署 DIY 工業級 LoRaWAN 感測器的理想解決方案。此外，您還可以使用現有的 Seeed Grove 感測器建立自己的戶外 LoRaWAN 感測器，無需編寫任何程式碼。強烈推薦您嘗試這款套件。
文件下載
出貨清單
- 感測器節點 x 1
- 支架 x 2
- 快速入門指南 x 1
- KA4*20mm 自攻螺絲 x 4
