EC Meter水質模組

商品簡介

DFRobot Gravity：模擬式電導率感測器 V2，專門用於測量水溶液的電導率，藉以評估水質狀況，常見應用於水耕、養殖、水環境偵測等領域。
您也可以參考 DFRobot 提供的《液體感測器選型指南》，更深入了解 DFRobot 液體感測器系列。

本產品作為電導率感測器 V1 的升級版本，大幅提升了使用者體驗與數據精準度。支援 3~5V 寬電壓輸入，兼容 5V 與 3.3V 控制板；硬體濾波的輸出訊號穩定、抖動小；激勵訊號採用交流（AC），能有效減少極化效應，提升測量精度並延長探頭壽命；軟體函式庫支援雙點校正，可自動辨識標準緩衝液，操作更簡單、更方便。

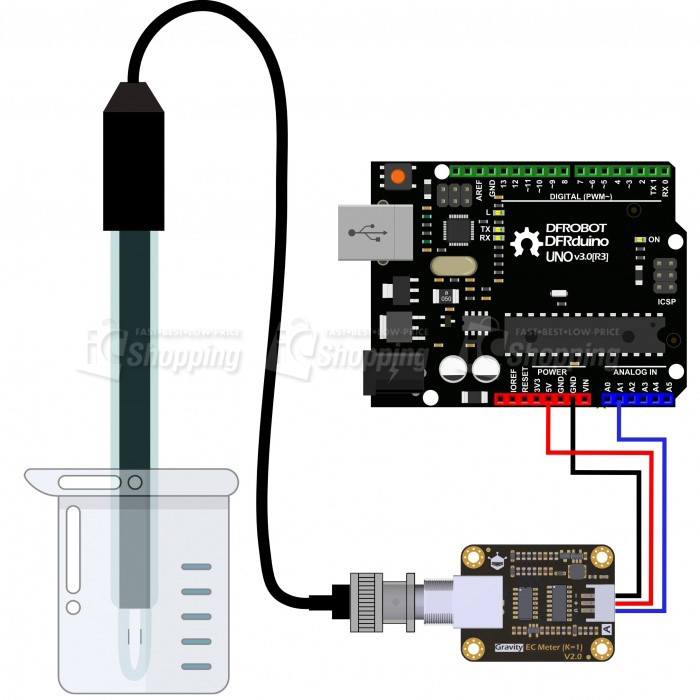

只需搭配主控板（如 Arduino）與函式庫，即可快速建構電導率量測系統，插上即可使用，無需焊接。DFRobot 提供多種水質感測模組，尺寸與接頭格式統一，不僅滿足多元水質檢測需求，也適合自行組裝多參數水質檢測系統。

電導率是什麼？

電導率為電阻的倒數，反映材料傳導電流的能力。在液體中，電導率代表該液體導電的能力，是水質的重要指標之一，可用來推估水中電解質的含量與濃度變化。

使用小提醒

為了確保測量準確度，強烈建議搭配溫度感測器進行溫度補償。您可以選擇使用 DS18B20 防水溫度感測器。

注意事項

1. 本感測探頭為實驗室等級，不建議長時間浸泡於液體中，否則將縮短探頭壽命。
2. 探頭金屬表面鍍有鉑黑塗層，請避免任何物體接觸，並僅可使用蒸餾水清洗，否則將破壞塗層而導致測量不準確。

商品特徵：

• 支援 3.0~5.0V 寬電壓輸入
• 硬體濾波輸出，訊號抖動小
• 採用交流（AC）激勵，有效減少極化現象
• Gravity 與 BNC 雙介面接頭，無須焊接，插上即用
• 軟體支援雙點校正，能自動識別標準緩衝液，並內建溫度補償演算法
• 感測器統一尺寸與接頭，方便整合機構與多參數模組設計

應用範圍：

• 水質監測
• 養殖業水質管理
• 水耕與魚菜共生系統

商品規格

信號轉換板（V2）

• 電源電壓：3.0~5.0V
• 輸出電壓：0~3.4V
• 探頭接頭：BNC
• 訊號接頭：PH2.0-3Pin
• 測量精度：±5% F.S.

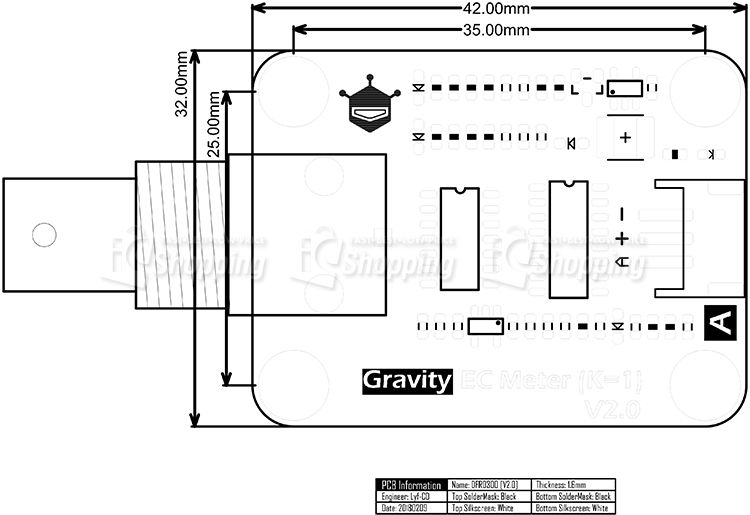

• 板子尺寸：42mm × 32mm（1.65 吋 × 1.26 吋）

電導率探頭

• 類型：實驗室等級
• 電極常數（Cell Constant）：K = 1.0
• 偵測範圍：0~20ms/cm
• 建議量測範圍：1~15ms/cm
• 溫度範圍：0~40°C
• 探頭壽命：大於 0.5 年（視使用頻率而定）
• 線長：100cm

文件下載

• DFRobot 產品 WiKi
• 更多資訊

出貨清單

• 電導率探頭（K=1，實驗等級） x1
• 信號轉換板 V2 ×1
• 標準緩衝液 1413μs/cm ×2
• 標準緩衝液 12.88ms/cm ×2
• Gravity 模擬感測器線 ×1
• 防水墊圈 ×2
• BNC 螺帽 ×1
• M3×10 尼龍柱 ×4
• M3×5 螺絲 ×8
