M5Stack ATOM Matrix ESP32 LED矩陣開發套件-C008-B

產品貨號：368031600013
區號：La10-11
品牌：M5Stack
原廠貨號：C008-B
ATOM Matrix 是M5Stack開發套件系列中一款非常小巧的開發板，其大小只有24x24mm，提供更多GPIO供用戶自定義，非常適合做嵌入式的智能硬件。主控採用ESP32-PICO-D4方案，集成Wi-Fi和藍牙模塊，擁有4MB的SPI閃存，板載Infra-Red，面板上有5x5 RGB Led矩陣、內置IMU姿態傳感器（MPU6886),在Neo Led矩陣下方隱藏一顆可編程按鍵，板載

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$569

NT$499

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

ATOM Matrix 是M5Stack開發套件系列中一款非常小巧的開發板，其大小只有24 * 24mm，提供更多GPIO供用戶自定義，非常適合做嵌入式的智能硬件。主控採用ESP32-PICO-D4方案，集成Wi-Fi和藍牙模塊，擁有4MB的SPI閃存，板載Infra-Red，面板上有5*5 RGB Led矩陣、內置IMU姿態傳感器（MPU6886),在Neo Led矩陣下方隱藏一顆可編程按鍵，板載Type-C接口可以快速實現程序上傳下載，此外還提供一個HY2.0 4P接口用於連接外設。背面具有一個M2螺絲孔用於固定。

注意：在使用FastLED lib時RGB LED的建議亮度值為20，請不要將其設置過高的亮度數值，以免損壞LED和亞克力屏幕。 (在ATOM lib中，我們已將其合適的亮度範圍映射為0~100)

商品規格

基於ESP32開發
機身小巧
內建3軸陀螺儀和3軸加速計
可編程按鍵
RGB LED點陣屏
紅外發射功能
可擴展的引腳與接口
開發平台 :Arduino UIFlow

商品應用

物聯網節點
微型控制器
可穿戴設備

ESP32	240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi, dual mode Bluetooth
Flash	4 MB
輸入電壓	5V @ 500mA
主機接口	TypeC x 1, GROVE(I2C+I/0+UART) x 1
PIN 接口	G19, G21，G22，G23，G25, G33
RGB LED	WS2812B x 25
MEMS	MPU6886
IR	Infrared transmission
按鍵	Custom button x 1
天線	2.4G 3D Antenna
工作溫度	32°F to 104°F ( 0°C to 40°C )
尺寸	24 x 24 x 14 mm
淨重	14g
外殼材質	Plastic ( PC )

EasyLoader

1-EasyLoader是一個簡潔快速的程序燒錄器，每一個產品頁面裡的EasyLoader都提供了一個與產品相關的案例程序，通過簡單步驟將其燒錄至主控，能夠進行一系列的功能驗證.(目前EasyLoader僅適用於Windows操作系統)

2-下載軟件後，雙擊運行應用程序，將M5設備通過數據線連接至電腦,選擇端口參數，點擊"Burn" 即可開始燒錄.(為M5StickC燒錄時，請將波特率設置在750000或115200)

管腳映射

RGB Led	G27
Btn	G39
IR	G12
SCL	G21
SDA	G25

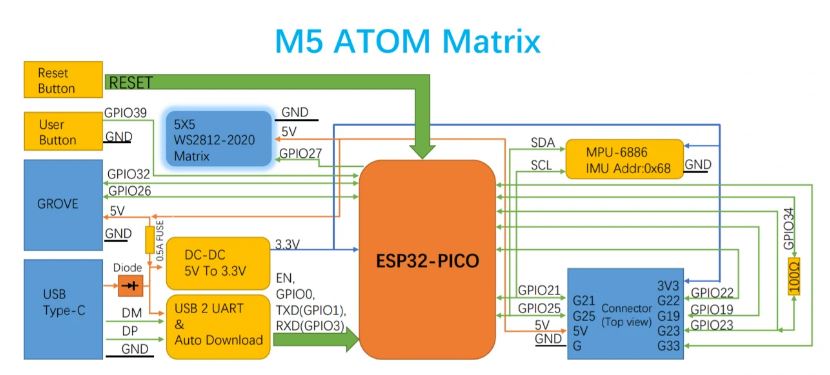

電路圖

相關文件

範例程序

1.Arduino IDE

請點擊此處獲取完整Arduino代碼

程序編譯前，請將開發板配置為M5StickC

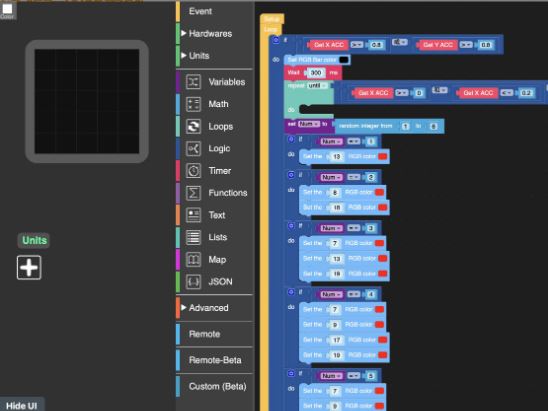

2.UIFlow

請點擊此處獲取完整UIFlow代碼

出貨清單

M5Stack ATOM Matrix ESP32 LED矩陣開發套件-C008-B x 1
