M5StickC PLUS ESP32-Pico Mini IOT物聯網開發套件-K016-P

M5StickC PLUS ESP32-Pico Mini IOT物聯網開發套件-K016-P

產品貨號：368031600036
區號：Rc01-03-B01
品牌：M5Stack
原廠貨號：K016-P
M5StickC PLUS 是M5StickC的大螢幕版本，主控採用ESP32-PICO-D4模組，具備藍牙4.2與WIFI功能，小巧的機身內建了豐富的硬體資源，如紅外、RTC、麥克風、LED、IMU、按鍵、蜂鳴器、PMU等，在保留原有M5StickC功能的基礎上加入了無源蜂鳴器，同時螢幕尺寸升級到1.14寸、135x240解析度的TFT螢幕，相較之前的0.96寸螢幕增加18.7%的顯示面積，電

全店，滿千郵寄超商純取免運優惠

NT$885
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品簡介

M5StickC PLUS 是M5StickC的大螢幕版本，主控採用ESP32-PICO-D4模組，具備藍牙4.2與WIFI功能，小巧的機身內建了豐富的硬體資源，如紅外、RTC、麥克風、LED、IMU、按鍵、蜂鳴器、PMU等，在保留原有M5StickC功能的基礎上加入了無源蜂鳴器，同時螢幕尺寸升級到1.14寸、135x240解析度的TFT螢幕，相較之前的0.96寸螢幕增加18.7%的顯示面積，電池容量達到120mAh，埠同樣支持HAT與Unit系列產品。這個小巧玲瓏的開發工具，能夠激發你無限的創作可能。 M5StickC 能夠幫助你快速的建立物聯網產品原型，簡化整個的開發過程.即便是剛開始接觸編程開發的初學者，也能夠建立出一些有趣的應用，並應用到實際生活中

開關機操作

開機：按重啟按鍵，持續至少 2 秒
關機：按重啟按鍵，持續至少 6 秒

注意事項

  • M5StickC Plus支持的波特率: 1200 ~115200, 250K, 500K, 750K, 1500K

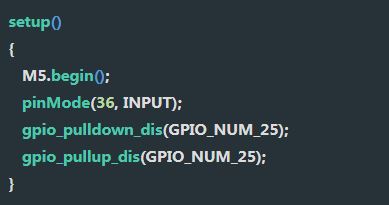

  • G36/G25共用同一個端口，當使用其中一個腳位時要將另外一個腳位設置為浮空輸入
  • 比如要使用G36腳位作為ADC輸入，則配置G25腳位為浮空狀態
  • VBUS_VIN與VBUS_USB的輸入範圍限制在4.8-5.5V，VBUS供電時將通過AXP192電源管理為內置電池進行充電。

注意事項

商品特性

  • ESP32開發，支援WiFi、藍牙
  • 內建3軸加速計與3軸陀螺儀
  • 內建Red LED
  • 內建紅外發射管
  • 內建RTC
  • 內建麥克風
  • 用戶按鍵, LCD(1.14吋), 電源/重啟按鍵
  • 120 mAh 鋰電池
  • 拓展介面
  • 內建無源蜂鳴器
  • 可穿戴 & 可固定
  • 開發平台: UIFlow, MicroPython, Arduino

商品應用

  • 可穿戴裝備
  • 物聯網控制器
  • STEAM教育
  • DIY作品
  • 智能居家裝置

常見驅動問題: UnitV/ M5StickV / M5StickC / ATOM主控在部分系統中，可能無法免驅工作，用戶可以通過手動安裝FTDI驅動修復該問題。 （注：某些系統環境下，需要安裝兩次，驅動才會生效）

商品規格

規格 參數
ESP32 240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi, dual mode Bluetooth
Flash 4MB
輸入電壓 5V @ 500mA
埠 TypeC x 1, GROVE(I2C+I/0+UART) x 1
LCD 螢幕 1.14 inch, 135x240 Colorful TFT LCD, ST7789v2
麥克風 SPM1423
按鍵 自定義按鍵 x2
LED 紅色LED x1
RTC BM8563
PMU AXP192
蜂鳴器 板載蜂鳴器
IR Infrared transmission
MEMS MPU6886
天線 2.4G 3D 天線
外接腳位 G0, G25/G26, G36, G32, G33
電池 120 mAh @ 3.7V, inside vb
工作溫度 0°C to 40°C
淨重 16 g
產品尺寸 48.2 x 25.5 x13.7 (mm)

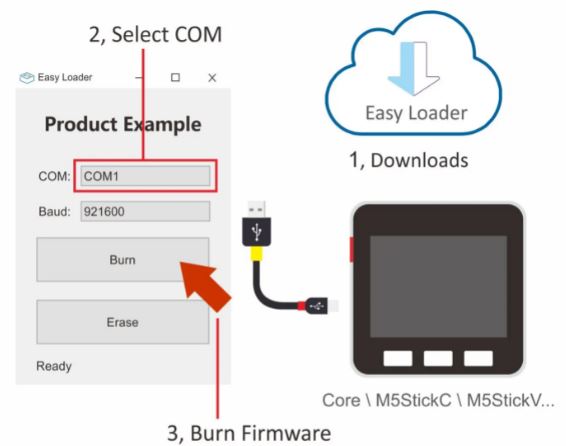

EasyLoader


1-EasyLoader是一個簡潔快速的程序燒錄器，其內建一個產品相關的案例程序，通過簡單步驟將其燒錄至主控，能夠進行一系列的功能驗證.(目程序燒錄前，請根據裝置類型安裝相應驅動程序. M5Core型主機請點擊此處查看CP210X驅動安裝教學，M5StickC/M5StickV/M5StickT/ATOM系列可免驅動使用)

EasyLoader說明

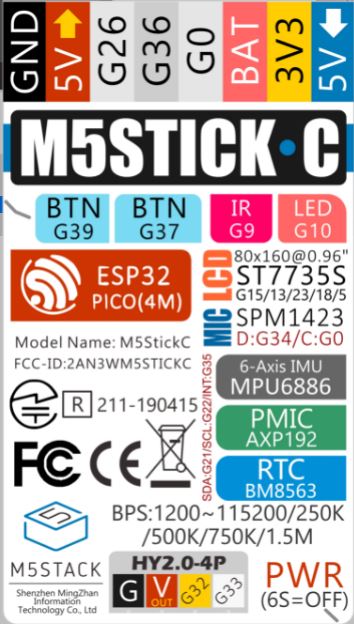

Pin腳圖

PIN腳圖

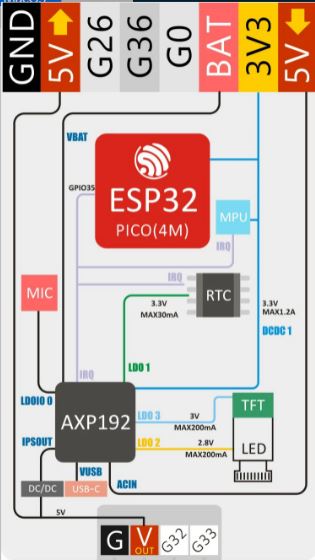

電源結構圖

電源結構圖


紅色 LED & 紅外發射管 IR & 按鍵 BUTTON A & 按鍵 BUTTON B &蜂鳴器

ESP32 GPIO10 GPIO9 GPIO37 GPIO39 GPIO2
紅色LED LED 腳位
紅外線發射管   發射腳位
按鍵BUTTON A     按鍵腳位
按鍵BUTTON B       按鍵腳位
無源蜂鳴器         蜂鳴器腳位

彩色TFT螢幕

驅動晶片:ST7789v2
解析度:135 x 240

ESP32 GPIO15 GPIO13 GPIO23 GPIO18 GPIO5
TFT螢幕 TFT_MOSI TFT_CLK TFT_DC TFT_RST TFT_CS

GROVE 埠

ESP32 GPIO33 GPIO32 5V GND
GROVE 埠 SCL SDA 5V GND

麥克風 MIC (SPM1423)

ESP32 GPIO0 GPIO34
麥克風MIC CLK DATA

六軸位置感測器 (MPU6886) & 電源管理IC (AXP192)

ESP32 GPIO22 GPIO21
六軸IMU感測器 SCL SDA
電源管理IC SCL SDA

電源管理IC (AXP192)

Microphone RTC TFT backlight TFT IC ESP32/3.3V MPU6886 5V GROVE
LDOio0 LDO1 LDO2 LDO3 DC-DC1 IPSOUT

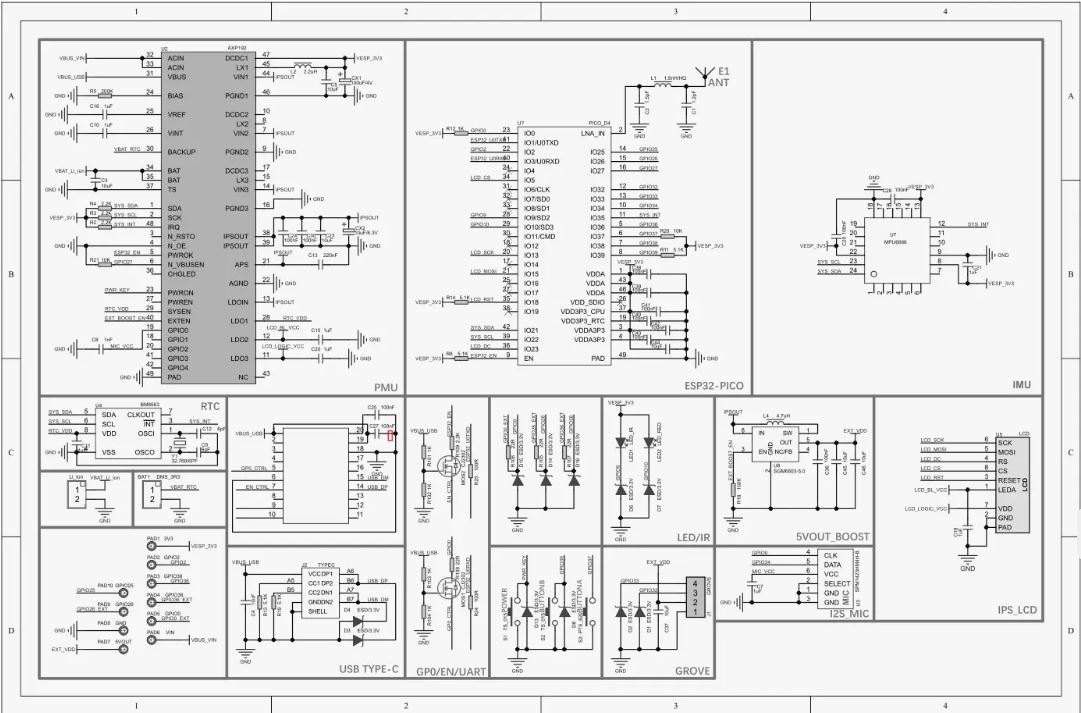

電路圖

電路圖

電路圖下載

相關連結

Datasheet

Arduino Library

API

出貨清單

  • M5StickC PLUS ESP32-Pico Mini IOT物聯網開發套件-K016-P x 1
