產品貨號:368031600135
區號:La17-01
品牌:M5Stack
原廠貨號:U030
WEIGHT 是一款計重Unit,集成專為高精度電子秤而設計的24位A/D轉換器晶片HX711,輸入選擇開關可任意選取通道A 或通道B,與其內部的低噪聲可編程放大器(PGA )相連,通道A 的可編程增益為128 或64,對應的滿額度差分輸入信號幅值分別為±20mV或±40mV.通道B 則為固定的32 增益,所有控制信號由管腳驅動,無需對晶片內部的寄存器編程.在測試中,我們將使用WEIGHT Unit 連接壓
全店,滿千免運優惠(限郵寄和超商純取貨)
全店,本賣場無實體店面,無提供自取服務,敬請見諒。
商品存貨不足,未能加入購物車
您所填寫的商品數量超過庫存
{{'products.quick_cart.out_of_number_hint'| translate}}
{{'product.preorder_limit.hint'| translate}}
每筆訂單限購 {{ product.max_order_quantity }} 件
現庫存只剩下 {{ quantityOfStock }} 件
商品簡介 |

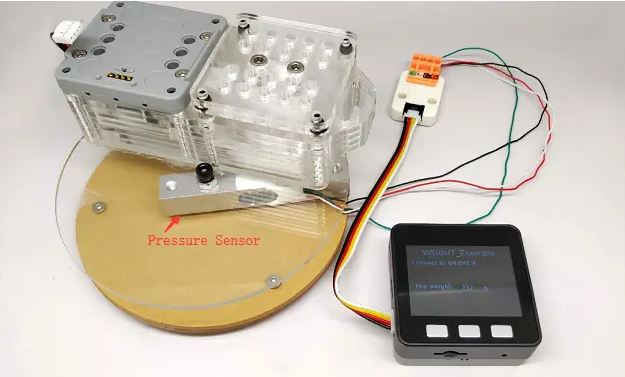

WEIGHT 是一款計重Unit,集成專為高精度電子秤而設計的24位A/D轉換器晶片HX711,輸入選擇開關可任意選取通道A 或通道B,與其內部的低噪聲可編程放大器(PGA )相連,通道A 的可編程增益為128 或64,對應的滿額度差分輸入信號幅值分別為±20mV或±40mV.通道B 則為固定的32 增益,所有控制信號由管腳驅動,無需對晶片內部的寄存器編程.在測試中,我們將使用WEIGHT Unit 連接壓力感測器,並通過M5Core顯示重量測量數據。

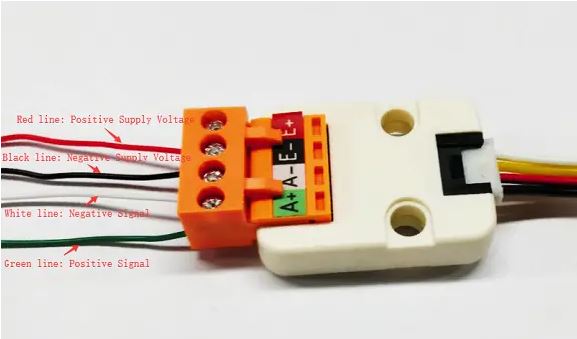

●兩路可選差分輸入通道
●片內低噪聲可編程放大器,可選增益32, 64 and 128
●片內穩壓電路可直接向外部感測器晶片內A/D轉換器提供電源
●片內時鍾振盪器無需外接器件,必要時也可使用外接晶振或時鐘
●上電自動復位電路
●簡單的數字控制和串口通訊:所有控制由管腳輸入,晶片內寄存器無需編程
●可選擇10SPS或80SPS輸出數據速率
●同時抑制50和60Hz的電源干擾
●電流消耗(含穩壓電源電路) 電源調節器:
●典型工作電流 < 1.5mA, 斷電電流 < 1uA
●工作電壓範圍: 2.6 ~ 5.5V
●工作溫度範圍: -40 ~ +85℃
●16 pin SOP-16 封裝
●開發平台: Arduino, UIFlow(Blockly, Python)
●2x LEGO 兼容孔
●微型重量計
●廚房秤
商品規格 |
淨重:8g
產品尺寸:40x 24 x12 (mm)
EasyLoader |
1-EasyLoader是一個簡潔快速的程序燒錄器,每一個產品頁面裡的EasyLoader都提供了一個與產品相關的案例程序,通過簡單步驟將其燒錄至主控,能夠進行一系列的功能驗證.(目前EasyLoader僅適用於Windows操作系統)
2-下載軟件後,雙擊運行應用程序,將M5設備通過數據線連接至電腦,選擇端口參數,點擊"Burn" 即可開始燒錄.(為M5StickC燒錄時,請將波特率設置在750000或115200)
3-目前EasyLoader僅適用於Windows操作系統、兼容M5體係採用ESP32作為控制核心的主機.在為M5Core燒錄前需要安裝CP210X驅動程序(M5StickC/V/T/ATOM系列可免驅動使用)
點擊此處查看安裝程序
相關文件 |
CIRCUS Pi 技術文章 M5Stack專案 : 簡易電子秤
Datasheet - HX711
範例程序 |
1.Arduino IDE

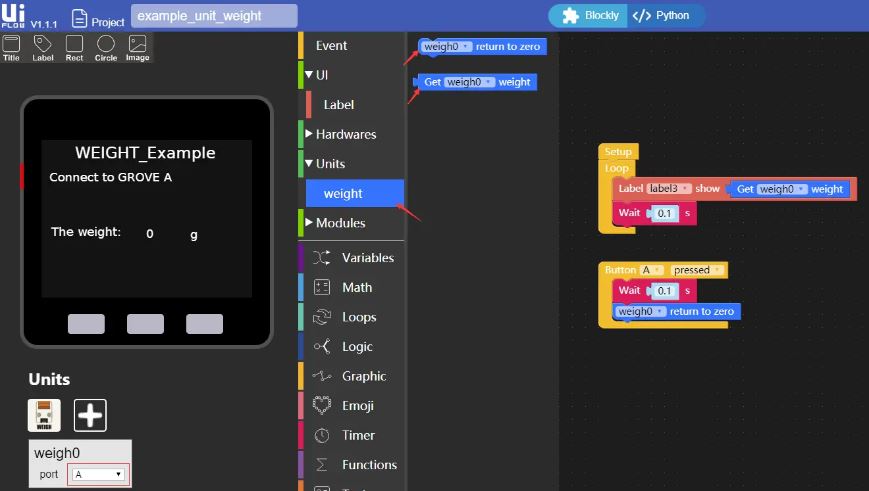

該案例使用10Kg量程的感測器.(單位:克)2.UIFlow
每次下載程序後,需要先按下按鍵A進行校準.然後放置測量對象進行測量,在M5Core的屏幕上將會顯示其重量.(單位:克)出貨清單 |
