M5Stack A/D轉換器-U013

M5Stack A/D轉換器-U013

ADC 是一款A/D轉換器,其內建了16位自校準模數轉換器ADS1100。通過I2C通信協議,ADS1100可每秒採樣8、16、32、或128次進行轉換, 片內可編程的增益放大器(PGA)提供高達8倍的增益,對於需要高解析度A/D轉換採集的應用場景,ADC Unit是完美解決方案,其I2C 地址是0x48。

產品貨號:368031600138
區號:La16-01
品牌:M5Stack
原廠貨號:U013


全店,滿千郵寄超商純取免運優惠

NT$199
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

ADC 是一款A/D轉換器,其內建了16位自校準模數轉換器ADS1100。通過I2C通信協議,ADS1100可每秒採樣8、16、32、或128次進行轉換, 片內可編程的增益放大器(PGA)提供高達8倍的增益,對於需要高解析度A/D轉換採集的應用場景,ADC Unit是完美解決方案,其I2C 地址是0x48。



商品特色

● 完整的數據採集系統
● 封裝:TINY SOT23-6
● 16位無漏失碼
● 連續自校準
● 單循環轉換
● 內部系統時鐘
● I2C 接口
● 提供 8 個不同的地址
● 2x LEGO 兼容孔

商品應用

● 心電信號採集
● 血壓測量
● 測力計



商品規格

規格 參數
INL 滿標度是量程的0.0125%(最大值)
增益倍數 1,2, 4, 8
編程速率 8SPS至128SPS
工作電壓 2.7V-5.5V
電流 90µA
噪聲 4μVp-p
淨重 4g
產品尺寸 32x 24x 10 (mm)

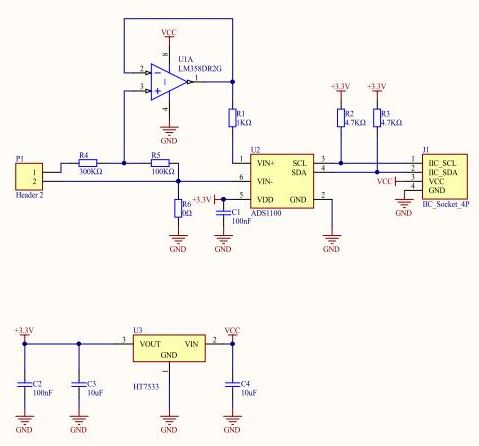

電路圖

M5Stack A/D轉換器-U013



E相關文件


Datasheet
 - ADS1100



EasyLoader




1-EasyLoader是一個簡潔快速的程序燒錄器,每一個產品頁面裡的EasyLoader都提供了一個與產品相關的案例程序,通過簡單步驟將其燒錄至主控,能夠進行一系列的功能驗證.(目前EasyLoader僅適用於Windows操作系統)


2-下載軟件後,雙擊運行應用程序,將M5設備通過數據線連接至電腦,選擇端口參數,點擊"Burn" 即可開始燒錄.(為M5StickC燒錄時,請將波特率設置在750000或115200)

3-3.目前EasyLoader僅適用於Windows操作系統、兼容M5體係採用ESP32作為控制核心的主機.在為M5Core燒錄前需要安裝CP210X驅動程序(使用M5StickC作為控制器的則無需安裝)
點擊此處查看安裝程序




管腳映射


M5Core(GROVE A) GPIO22 GPIO21 5V GND
ADC Unit SCL SDA 5V GND




範例程序

1.Arduino IDE


2.UIFlow M5Stack A/D轉換器-U013



出貨清單

  • M5Stack A/D轉換器-U013 x 1
