產品貨號:368031600189
區號:Qf05-09
品牌:M5Stack
原廠貨號:K128
全店,滿千免運優惠(限郵寄和超商純取貨)
全店,本賣場無實體店面,無提供自取服務,敬請見諒。
商品存貨不足,未能加入購物車
您所填寫的商品數量超過庫存
{{'products.quick_cart.out_of_number_hint'| translate}}
{{'product.preorder_limit.hint'| translate}}
每筆訂單限購 {{ product.max_order_quantity }} 件
現庫存只剩下 {{ quantityOfStock }} 件
CoreS3是M5Stack開發套件系列的第三代主機,其核心主控採用ESP32-S3方案,雙核Xtensa LX7處理器,主頻240MHz,自帶WiFi功能,板載16MFLASH和8M-PSRAM;可通過TYPE-C接頭下載程序,支援OTG和CDC功能,方便外接usb設備和燒錄硬體;正面搭載一塊2.0寸電容觸摸IPS螢幕,面板採用高強度玻璃材質;螢幕下方內建一個30萬像素的攝影鏡頭GC0308,附帶接近感測器LTR-553ALS-WA;電源部分採用AXP2101電源管理晶片及4路電源流向控制迴路,整體採用低功耗設計;板載六軸姿態感測器BMI270和磁力計BMM150;板載TF-card(microSD)卡槽;板載BM8563 RTC晶片,提供精確計時及休眠-定時喚醒功能;聲音輸出方面採用高保真16bits-I2S功放晶片AW88298,機身內建1w揚聲器;聲音輸入方面採用ES7210音頻解碼晶片+雙麥克風輸入;在機身側邊配有獨立電源按鍵與重啟(RST)按鍵,自建延時電路,長按重啟按鍵便可進入程序下載模式。 CoreS3套裝默認附帶DinBase底座,方便實現Din導軌、掛牆以及螺絲固定;可外部DC 12V(支援9~24V)或者內部500mAh鋰電池供電;DinBase預留多處proto的位置,方便用戶DIY。本成品適用於物聯網開發、各種DIY項目開發、智慧家居控制系統和工業自動化控制系統等場景。
下載程序之前,麻煩務必長按復位按鍵3S(亮綠燈)進入下載模式,否則會下載失敗!
開機:單擊左側電源鍵
MCU | ESP32-S3@Xtensa LX7 ,16MFLASH和8M-PSRAM,WIFI,OTG\CDC功能 |
觸控螢幕 | 2.0"@320x240 ILI9342C |
攝影鏡頭 | GC0308@30萬像素 |
接近感測器 | LTR-553ALS-WA |
電源管理晶片 | AXP2101 |
六軸動作感測器 | BMI270 |
磁力計 | BMM150 |
RTC | BM8563 |
揚聲器 | 16bits-I2S功放晶片AW88298@1W |
音頻解鎖晶片 | ES7210,雙麥克風輸入 |

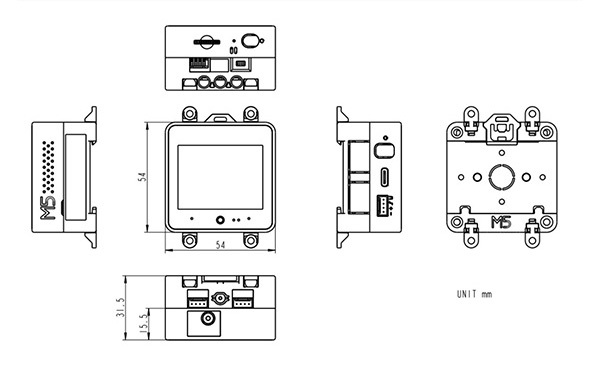

產品尺寸 | 54 x 54 x 16 mm |
包裝尺寸 | 101 x 64 x 34 mm |
產品重量 | 73.3g |
包裝重量 | 97.8g |
GC0308 ADDR | 0x21 |
LTR553 ADDR | 0x23 |
AXP2101ADDR | 0x34 |
AW88298 ADDR | 0x38 |
FT6336 ADDR | 0x38 |
ES7210 ADDR | 0x40 |
BM8563 ADDR | 0x51 |
AW9523 ADDR | 0x58 |
BMI270 ADDR | 0x69 |
BMM150 ADDR | 0x10 |

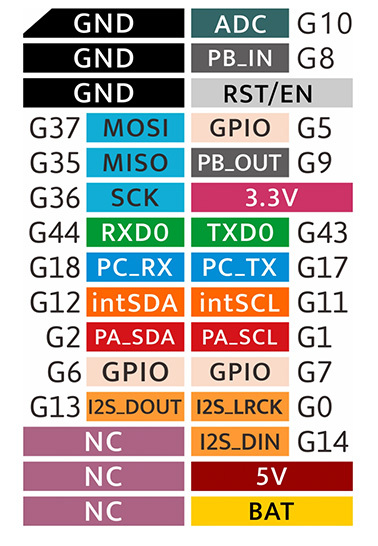

M5CoreS3 M-BUS示意圖

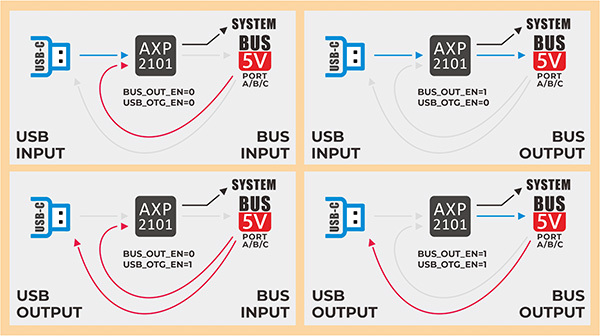

電源管理
