1.47吋圓角彩色LCD螢幕模組 172x320

產品貨號：368031700020
區號：
品牌：Waveshare
原廠貨號：22224

全店，滿千郵寄超商純取免運優惠

NT$328

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

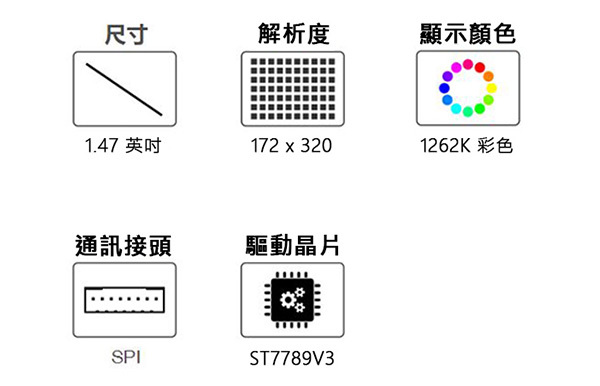

商品簡介

262K 彩色，內建ST7789V3驅動晶片

商品特色：

解析度 172 × 320 ，262K 彩色，能清晰地顯示彩色圖片
使用 SPI 控制，確保不會佔用太多接頭引腳資源，可接入 Raspberry Pi / Arduino / STM32 等主控板
提供完善的配套資料手冊(Raspberry Pi / Arduino / STM32等程式語言範例)

商品規格

工作電壓	3.3V / 5V
解析度	172 x 320
通訊接頭	4-wire SPI
驅動晶片	ST7789V3
顯示面板	IPS
顯示尺寸	17.39 × 32.35 mm
像素間距	0.0337 × 0.1011 mm
外型尺寸	22.0 × 38.5mm

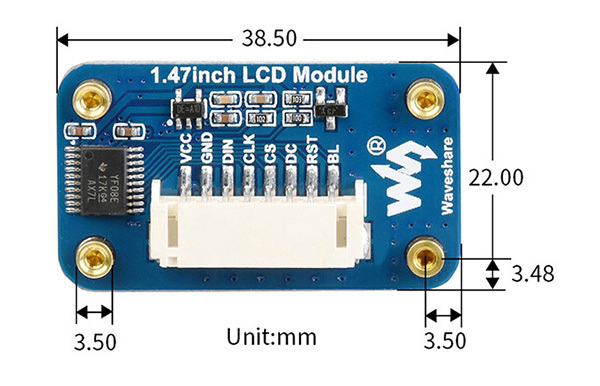

1.47吋圓角彩色LCD模組 172x320 尺寸圖

SPI 控制接頭

可接入 Raspberry Pi / Arduino / STM32 等主控板

VCC	電源正(3.3V / 5V)
GND	電源地
DIN	SPI 資料輸入
CLK	SPI 時鐘信號輸入
CS	片選,低電壓有效
DC	資料 / 命令低電壓表示命令,高電壓表示資料
RST	重啟,低電壓有效
BL	背光

硬體連接

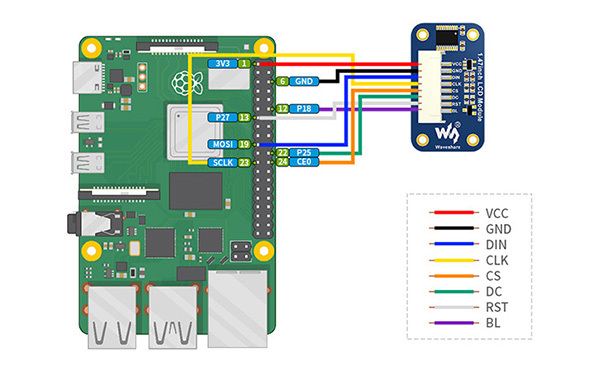

接入 Raspberry Pi 主板

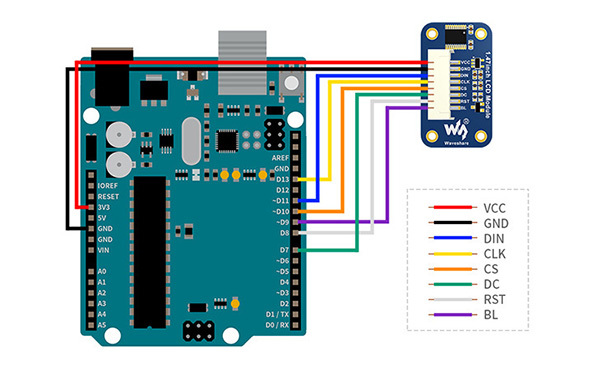

接入 Arduino 主板

使用範例

使用範例

文件下載

Datasheet

出貨清單

1.47吋圓角彩色LCD螢幕模組 172x320 x 1
PH2.0 8PIN連接線 × 1
