1.51吋 OLED 擴展板 128x64 透明/淺藍色

1.51吋 OLED 擴展板 128x64 透明/淺藍色

產品貨號:368031700021
區號:Le19-11
品牌:Waveshare
原廠貨號:22545


全店,滿千免運優惠(限郵寄和超商純取貨)

NT$587
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

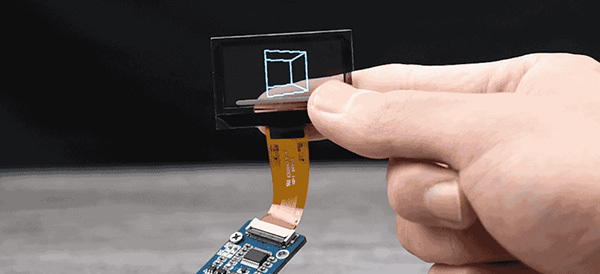

透明 OLED 螢幕,全視角,兼容性好,傳輸速度高
內建 SSD1309 驅動晶片,使用 SPI、I2C 接頭通訊



商品特色

  • OLED 透明螢幕,全視角
  • 採用四線 SPI 和 I2C 兩種接頭,兼容性好,傳輸速度高
  • 提供完善的配套資料手冊(Raspberry Pi / Arduino / STM32等程式語言範例)

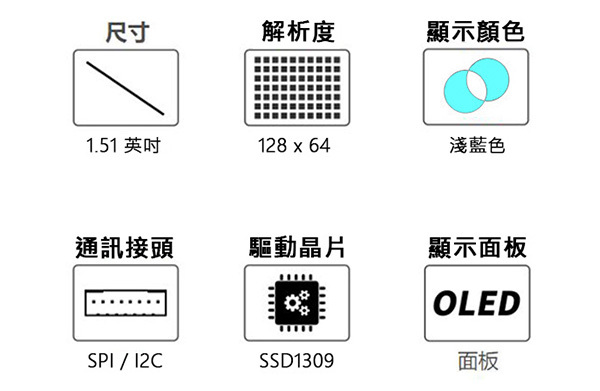

商品規格

工作電壓 3.3V / 5V
解析度 128 × 64 pixels
(排線側有塊非透明白色區域,但可顯示)
像素間距 0.274 × 0.274 mm

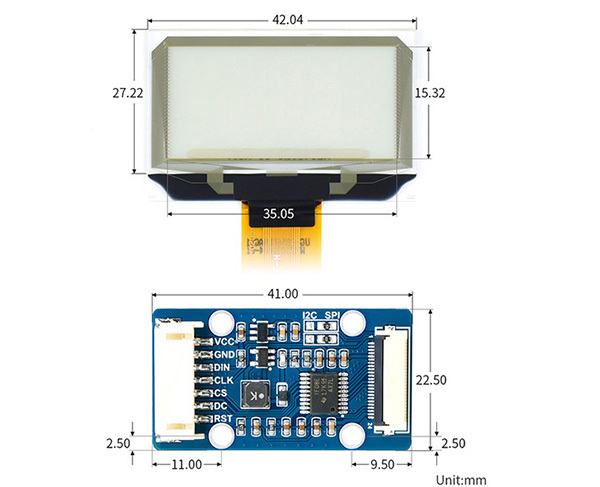

螢幕尺寸 42.04 × 27.22 mm
通訊接頭 4-wire SPI、I2C
顯示尺寸 35.05 × 15.32 mm
顯示面板 OLED
驅動晶片 SSD1309
像素大小 0.254 × 0.254 mm
外型尺寸 41 × 22.5 mm

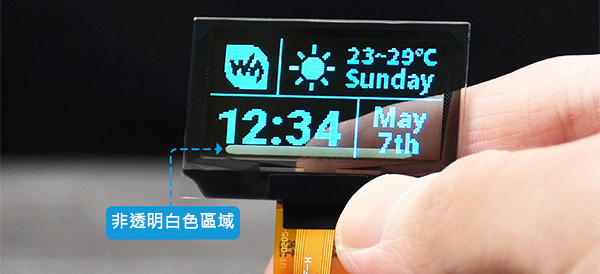

※排線側有塊非透明白色區域,但可顯示

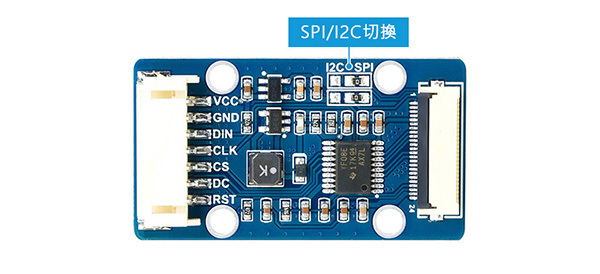

SPI 和 I2C 控制接頭切換

可接入 Raspberry Pi / Arduino / STM32 等主控板



VCC 電源正(3.3V / 5V電源輸入)
GND 電源地
DIN SPI/I2C 資料輸入
CLK SPI/I2C 時鐘信號輸入
CS 片選,低電壓有效
DC 資料 / 命令
低電壓表示命令,高電壓表示資料
RST 重啟,低電壓有效



硬體連接

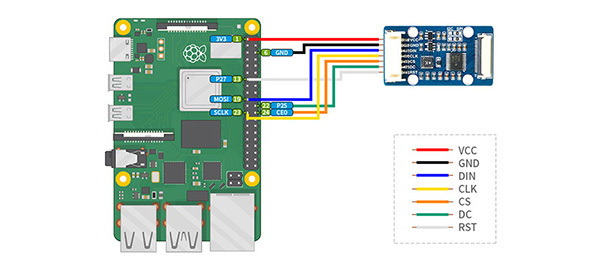

接入 Raspberry Pi 主板

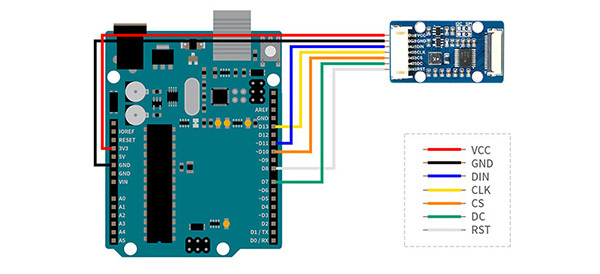

接入 Arduino 主板

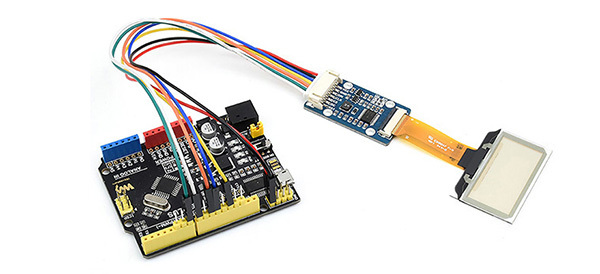

使用範例





文件下載

Datasheet



出貨清單

  • 1.51吋 OLED 擴展板 128x64 透明/淺藍色 x 1
  • PH2.0 7PIN連接線 × 1
  • 螺絲包 × 1
