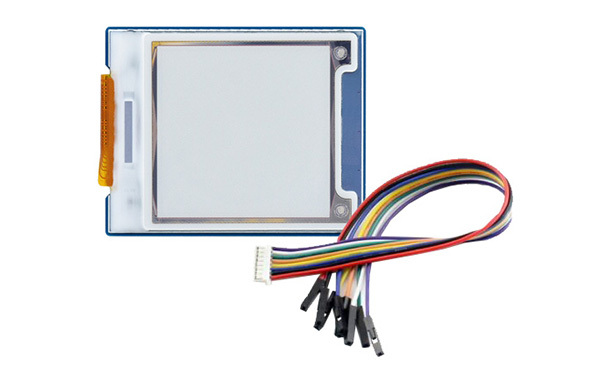

1.64吋方形電子墨水螢幕 168×168 紅黃黑白(帶板)

功耗低、視角寬、斷電仍可清晰顯示

產品貨號：368031700031
區號：
品牌：Waveshare
原廠貨號：22755

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$546

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

商品特色

無需背光，斷電可長時間保持最後一幕的顯示內容
功耗非常低，基本只在刷新時耗電
SPI 控制介面，可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 等主控板
板載電壓轉換晶片，可兼容 3.3V 和 5V 電壓介面
提供完善的配套資料手冊(驅動板原理圖、RaspberryPi/Arduino/STM32等程式語言範例)

應用場景:

適用於商場物價標籤、資產設備標籤、電子貨架標籤、會議名牌等

商品規格

工作電壓	3.3V
通訊介面	3-wire SPI、4-wire SPI
外型尺寸	47 × 38 mm
顯示尺寸	29.568 × 29.568 mm
點距	0.176 × 0.176 mm
解析度	168 x 168 pixels
顯示顏色	红、黄、黑、白
灰度等級	2
全局刷新	12s
刷新功耗	< 57 mW(typ.)
休眠電流	< 0.01 uA(接近0)
可視角度	＞ 170°

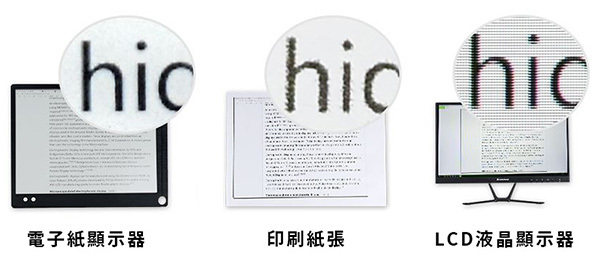

電子墨水螢幕優勢

電子墨水螢幕採用“微膠囊電泳顯示”技術進行圖像顯示，其工作原理是懸浮在液體中的帶電納米粒子受到電場作用而產生遷移，在環境光下通過反射形成接近傳統印刷紙張的顯示效果。電子墨水螢幕能夠在燈光，自然光等環境光下清晰地顯示畫面，無需背光，可視角度幾乎達到180°。因其媲美傳統紙張的顯示效果，常被用於閱讀器之類的應用。

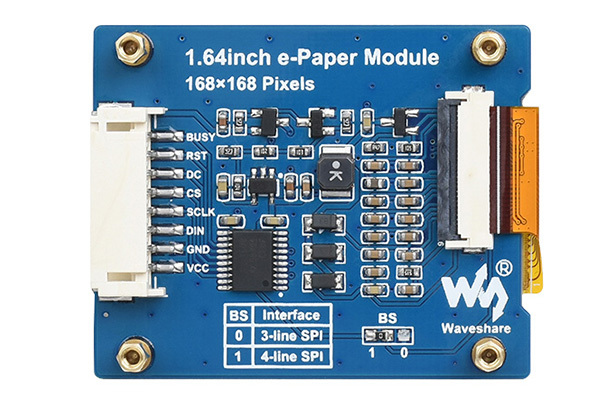

SPI 控制介面

可接入 Raspberry Pi / Arduino / STM32 等主控板

VCC	3.3V / 5V
GND	GND
DIN	SPI 通訊MOSI引腳
SCLK	SPI 通訊SCK引腳
CS	SPI片選引腳,低電壓有效
DC	資料 / 命令低電壓表示命令,高電壓表示資料
RST	外部重啟引腳,低電壓有效
BUSY	忙碌狀態輸出引腳

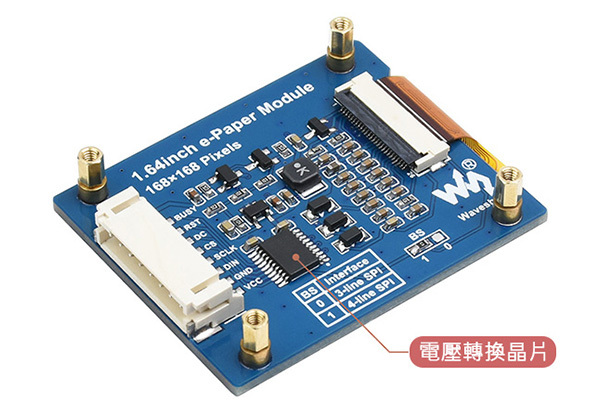

板載電壓轉換晶片

可兼容 3.3V 和 5V 單片機介面

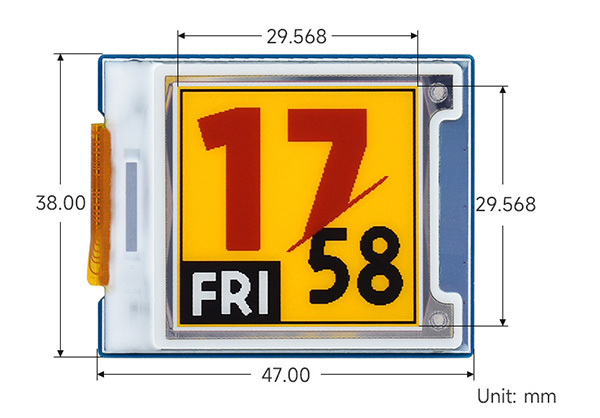

尺寸圖

文件下載

Datasheet

出貨清單

1.64吋方形電子墨水螢幕 168×168 红黄黑白(帶板) × 1
PH2.0 8PIN連接線 20cm × 1
