1.9吋 段碼電子墨水螢幕 91段 黑白(帶板)

1.9吋 段碼電子墨水螢幕 91段 黑白(帶板)

產品貨號:368031700035
區號:Rb05-13
品牌:Waveshare
原廠貨號:22689


全店,滿千郵寄超商純取免運優惠

NT$355
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品簡介

支援局部刷新,功耗低、視角寬、斷電仍可清晰顯示。

1.9吋 段碼電子墨水螢幕 91段 黑白(帶板)

1.9吋 段碼電子墨水螢幕 91段 黑白(帶板) 商品特色

商品特色

  • 無需背光,斷電可長時間保持最後一幕的顯示內容
  • 功耗非常低,基本只在刷新時耗電
  • I2C 控制介面,可接入 Raspberry Pi / Arduino / STM32 等主控板
  • 板載 MOS 電壓轉換電路,可兼容 3.3V 和 5V 電壓介面
  • 提供完善的配套資料手冊(驅動板電路圖、Raspberry Pi / Arduino / STM32等程式語言範例)

商品應用:

  • 適用於溫濕度儀表、加濕器、電量儀表等

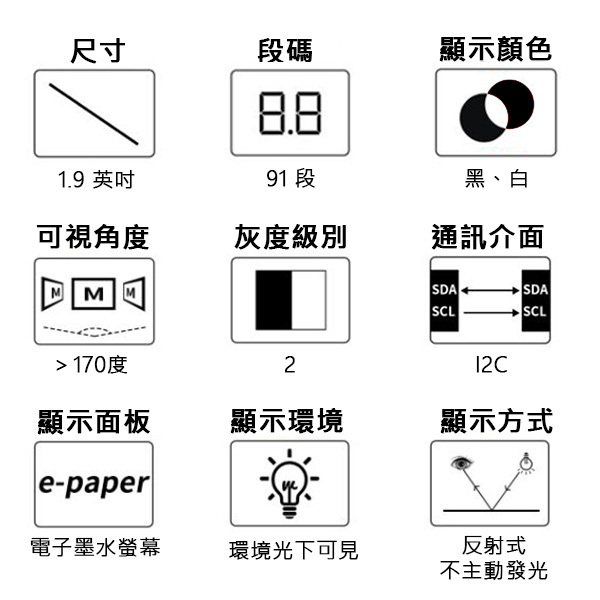

商品規格



工作電壓 3.3V / 5V
通訊介面 I2C
外型尺寸 51 × 34 mm
顯示尺寸 41.35 × 28.11 mm
段碼 91段
顯示顏色 黑色、白色
灰度等級 2
局部刷新 0.3 s
全局刷新 2 s
刷新功耗 < 5 mW(typ.)
休眠電流 < 0.01 uA(接近0)
可視角度 >170度

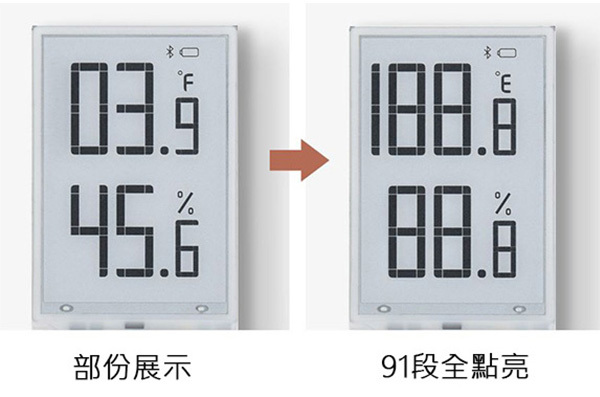

91 段全點亮展示

91 段全點亮展示

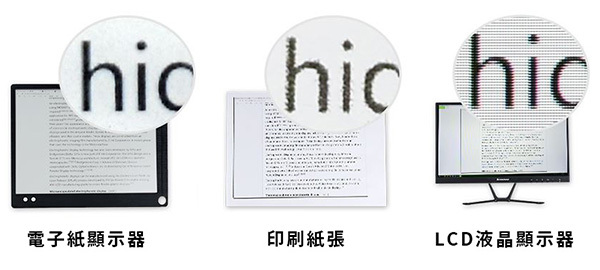

電子墨水螢幕優勢

電子墨水螢幕採用“微膠囊電泳顯示”技術進行圖像顯示,其工作原理是懸浮在液體中的帶電納米粒子受到電場作用而產生遷移, 在環境光下通過反射形成接近傳統印刷紙張的顯示效果。電子墨水螢幕能夠在燈光,自然光等環境光下清晰地顯示畫面,無需背光,可視角度幾乎達到180°。因其媲美傳統紙張的顯示效果, 常被用於閱讀器之類的應用。

電子墨水螢幕優勢

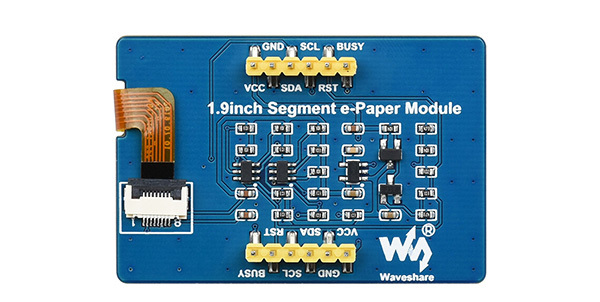

I2C控制介面

可接入 Raspberry Pi / Arduino / STM32 等主控板

1.9吋 段碼電子墨水螢幕 91段 黑白(帶板)

功能引腳 描述
VCC 3.3V / 5V
GND GND
SDA I2C 通訊資料引腳
SCL I2C 通訊時鐘引腳
RST 外部重啟引腳(低電壓重啟)
BUSY 忙碌狀態輸出引腳(高電壓表示忙)

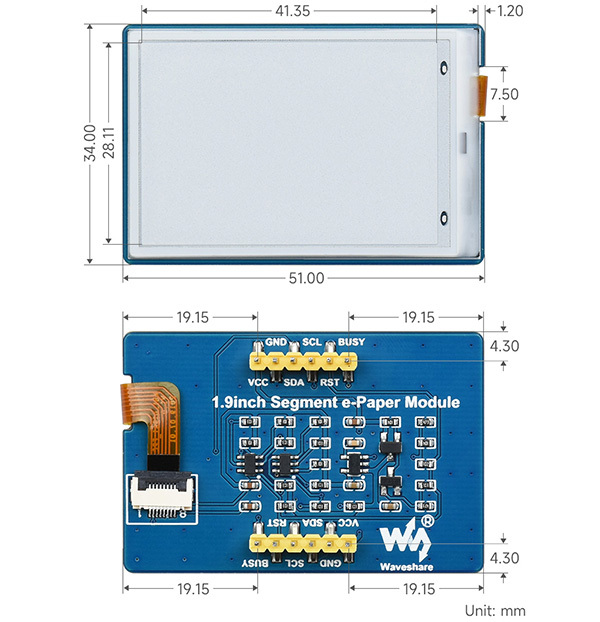

尺寸圖

1.9吋 段碼電子墨水螢幕 91段 黑白(帶板) 尺寸圖

文件下載

Datasheet

出貨清單
  • 1.9吋 段碼電子墨水螢幕 91段 黑白(帶板) × 1
  • 6Pin連接線 × 1
