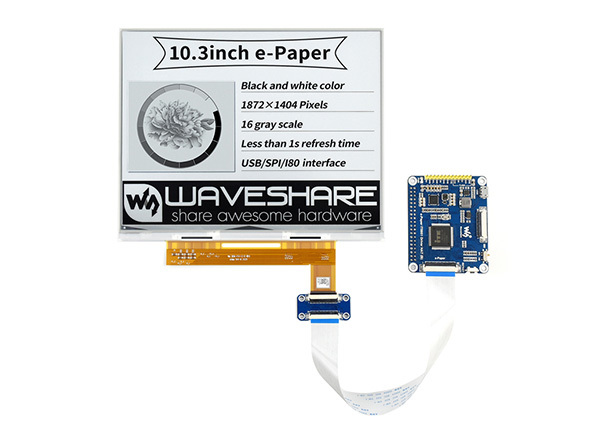

10.3吋 樹莓派電子墨水螢幕 1872×1404 黑白 (帶板)

10.3吋 樹莓派電子墨水螢幕 1872×1404 黑白 (帶板)

支援局部刷新,功耗低、視角寬、斷電仍可清晰顯示
用於電子書閱讀器、墨水屏顯示器、工業儀表等顯示應用

產品貨號:368031700048
區號:
品牌:Waveshare
原廠貨號:18434


全店,滿千郵寄超商純取免運優惠

NT$6,300
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4~10個工作天(不含例假日)
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介







商品特色

  • 無需背光,斷電可長時間保持最後一螢幕的顯示內容
  • 功耗非常低,基本只在刷新時耗電
  • 為了Raspberry Pi 40PIN GPIO 連接埠設計,適用於Raspberry Pi系列主板
  • 提供完善的配套資料手冊(Raspberry Pi/STM32等程式語言範例)

商品應用

  • 適用於商城物價標籤、資產設備標籤、 電子貨架標籤、會議名牌等

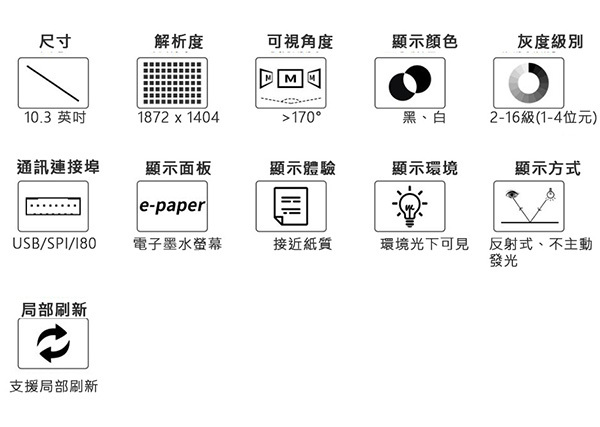

商品規格


工作電壓 5V
通訊介面 USB/SPI/I80
外型尺寸 216.7 x 174.0 mm
顯示尺寸 209.66 x 157.25 mm
點距 0.112 x 0.112 mm
解析度 1872 x 1404 pixels
顯示顏色 黑色、白色
灰度等級 2-16級(1-4位元)
局部刷新 0.3 s
全局刷新 <1 s
總刷新功耗 1.2W(typ.)
總休眠功耗 0.1W(typ.)
可視角度 >170 °

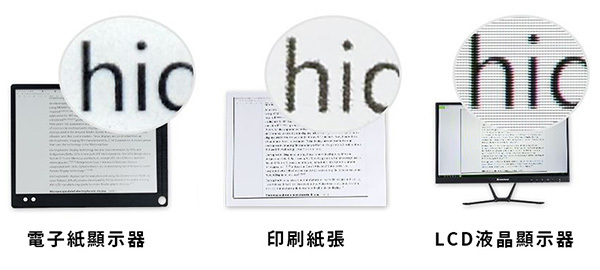

電子墨水螢幕優勢

電子墨水螢幕採用“微膠囊電泳顯示”技術進行圖像顯示,其工作原理是懸浮在液體中的帶電納米粒子受到電場作用而產生遷移, 在環境光下通過反射形成接近傳統印刷紙張的顯示效果。電子墨水螢幕能夠在燈光,自然光等環境光下清晰地顯示畫面,無需背光,可視角度幾乎達到180°。因其媲美傳統紙張的顯示效果, 常被用於閱讀器之類的應用。





為了Raspberry Pi 40PIN GPIO 連接埠設計,適用於Raspberry Pi系列主板

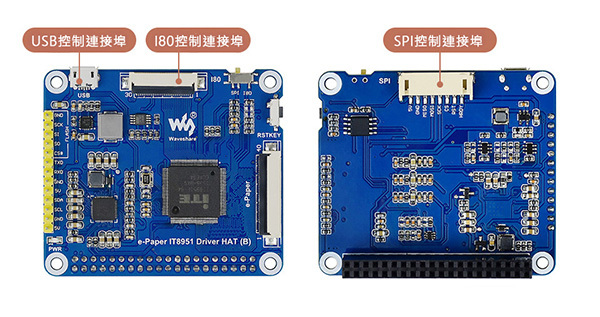

引出USB/SPI/I80控制連接埠

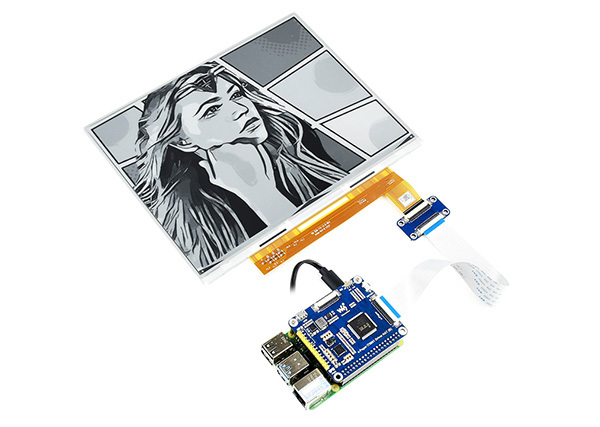

可接入Raspberry Pi/STM32等主控板

5V 電源正(5V電源輸入)
GND 電源地
MISO SPI 通訊MISO引腳
MOSI SPI 通訊MOSI引腳
SCK SPI片選引腳,低電壓有效
CS 片選,低電壓有效
RST 外部重啟引腳,低電壓有效
HRDY 忙碌狀態輸出引腳,低電壓有效

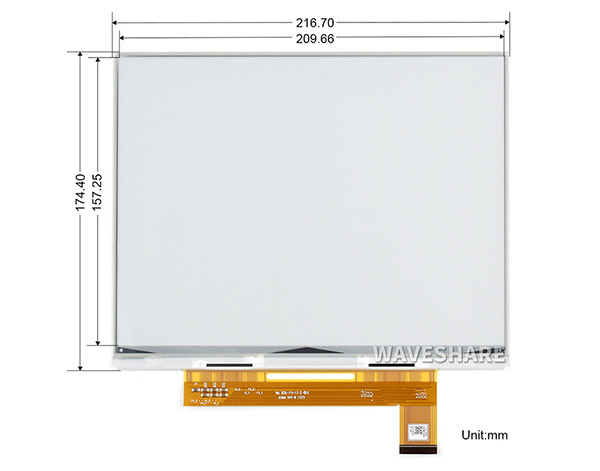

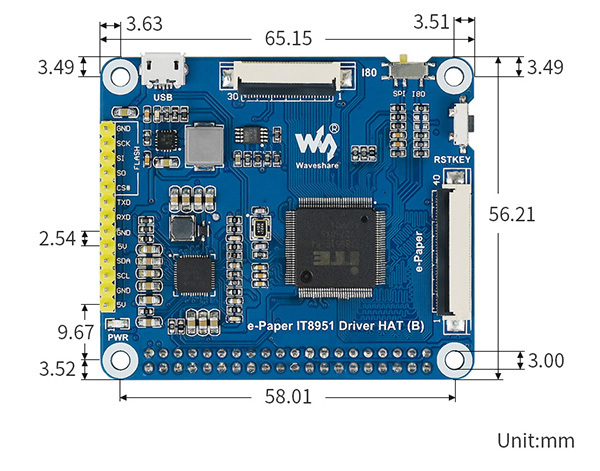

尺寸圖





文件下載

Datasheet



出貨清單

  • 10.3吋 樹莓派電子墨水螢幕 1872×1404 黑白 (帶板) x 1

內容清單:

  • 10.3吋 樹莓派電子墨水螢幕 1872×1404 黑白 (帶板) × 1
  • e-Paper IT8951 Driver HAT (B) × 1
  • 10.3inch e-Paper Adapter × 1
  • 40PIN FFC(同向) × 1
  • USB線 type A公頭 轉micro公頭 × 1
  • RPi銅柱包(2PCS套) × 1
  • PH2.0 8PIN連接線 20cm × 1
