13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板)

13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板)

產品貨號：368031700068
區號：
品牌：Waveshare
原廠貨號：15853

全店，滿千郵寄超商純取免運優惠

NT$13,300
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4～10個工作天（不含例假日）
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品簡介

黑白，灰度級別16級，支持局部刷新，可視角度>170°

13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板)

13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板) 商品特色

商品特色：

  • 無需背光，斷電後可長時間保持最後一幕的顯示內容
  • 功耗非常低，基本只在刷新時耗電
  • 基於Raspberry Pi 40PIN GPIO連接埠設計，適用於Raspberry Pi系列主板
  • 引出USB/SPI/I80控制連接埠，可接入Raspberry Pi/STM32等主控板
  • 提供完善的配套資料手冊( Raspberry Pi / STM32 等程式語言範例)

商品應用場景:

  • 適用於商場物價標籤、資產設備標籤、 電子貨架標籤、會議名牌等

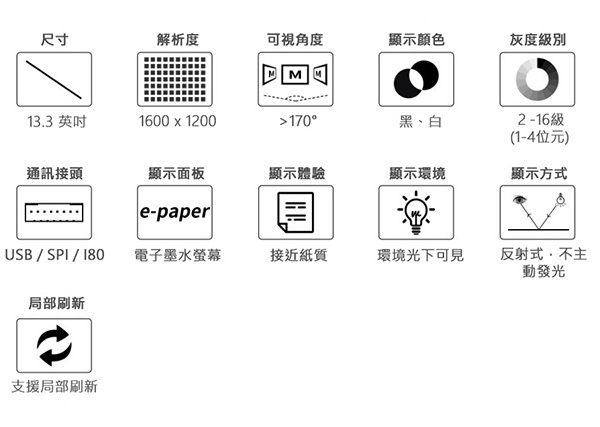

商品規格

工作電壓 5V
通訊介面 USB / SPI / I80
外型尺寸 285.80 × 213.65 mm
顯示尺寸 270.40 × 202.80 mm
點距 0.169 × 0.169 mm
解析度 1600 × 1200 pixels
顯示顏色 黑、白
灰度等級 2-16級(14位元)
全局刷新 <1 s
刷新功耗 0.77W(typ.)
總待機功耗 0.5W(typ.)
可視角度 >170 °

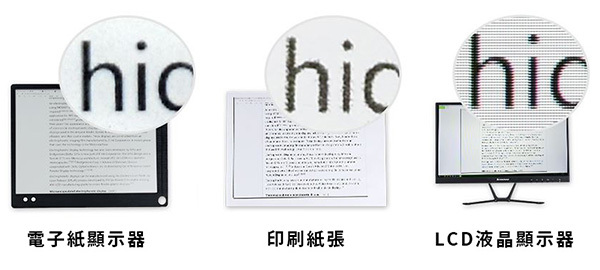

電子墨水螢幕優勢

電子墨水螢幕採用“微膠囊電泳顯示”技術進行圖像顯示，其工作原理是懸浮在液體中的帶電納米粒子受到電場作用而產生遷移， 在環境光下通過反射形成接近傳統印刷紙張的顯示效果。電子墨水螢幕能夠在燈光，自然光等環境光下清晰地顯示畫面，無需背光，可視角度幾乎達到180°。因其媲美傳統紙張的顯示效果， 常被用於閱讀器之類的應用。

電子墨水螢幕優勢

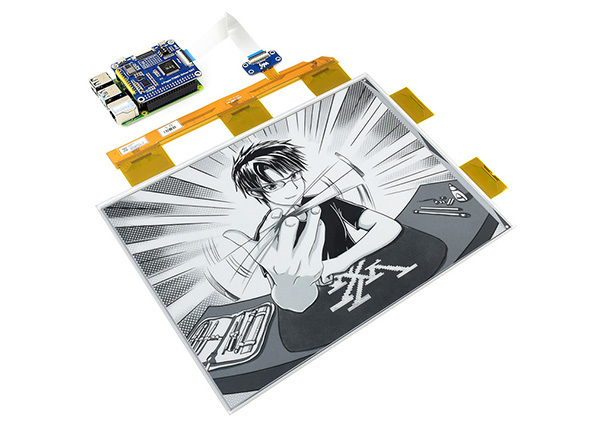

基於 Raspberry Pi 40PIN 連接埠設計

適用於Raspberry Pi系列主板

13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板)

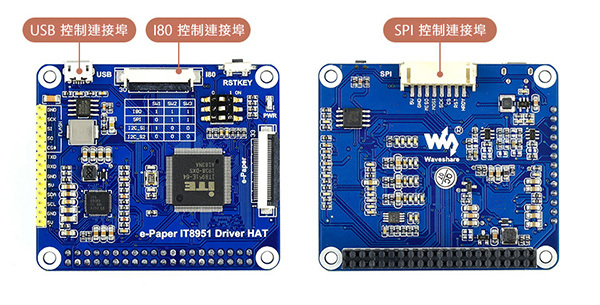

引出 USB/SPI/I80 控制連接埠

可接入Raspberry Pi/STM32等主控板

引出USB/SPI/I80控制連接埠

功能引腳 描述
5V 電源正(5V電源輸入)
GND 電源地
MISO SPI通訊MISO引腳
MOSI SPI通訊MOSI引腳
SCK SPI通訊SCK引腳
CS SPI片選引腳,低電壓有效
RST 外部重啟引腳,低電壓重啟
HRDY 忙碌狀態輸出引腳,低電壓表示忙碌

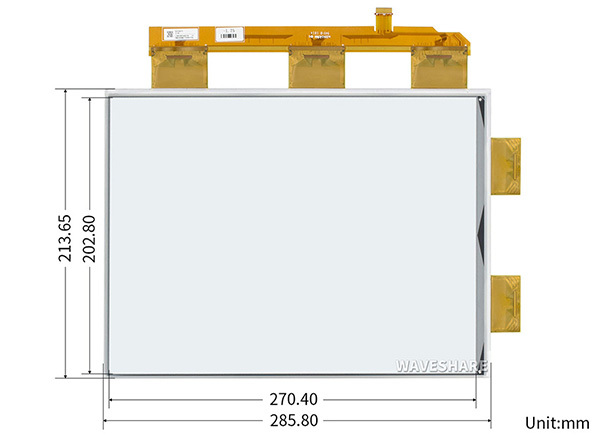

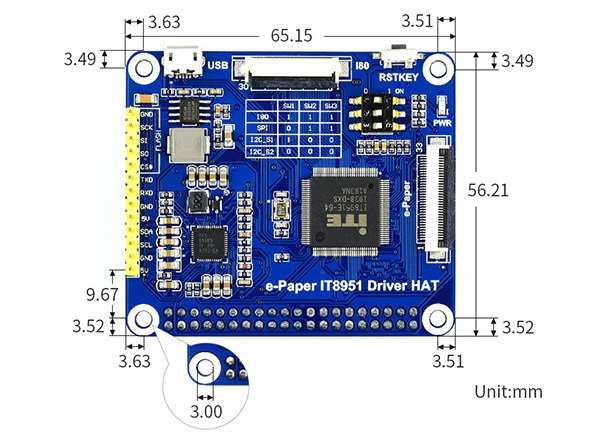

尺寸圖

13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板) 尺寸圖
13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板)

文件下載

Datasheet

出貨清單
  • 13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板) × 1
  • e-Paper IT8951 Driver HAT × 1
  • 13.3inch e-Paper Adapter × 1
  • 33PIN FFC(同向) × 1
  • USB線 type A公口 轉micro公口 × 1
  • RPi銅柱包(2PCS套) × 1
  • PH2.0 8PIN連接線 20cm × 1

13.3吋 樹莓派電子墨水螢幕 1600×1200 黑白(帶板) 出貨清單
