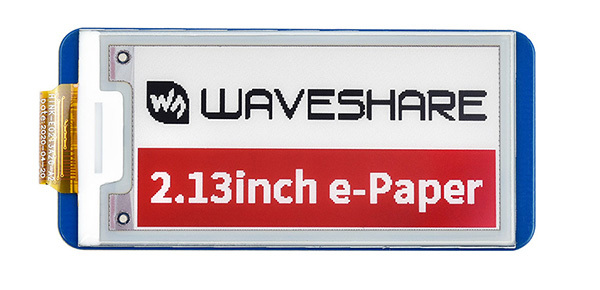

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板)

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板)

產品貨號:368031700085
區號:Qe08-08
品牌:Waveshare
原廠貨號:13448


全店,滿千郵寄超商純取免運優惠

NT$505
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

注意:本產品不包括示意圖中的樹莓派、Jetson Nano主板,如有需要請另行購買。

商品簡介

功耗低、視角寬、斷電仍可清晰顯示
適用於貨架標籤、工業儀表等顯示應用

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板)

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板) 商品特色

商品特色

  • 無需背光,斷電可長時間保持最後一幕的顯示內容
  • 功耗非常低,基本只在刷新時耗電
  • 基於 Raspberry Pi 40PIN GPIO 接頭設計,適用於Raspberry Pi系列主板、Jetson Nano
  • 預留 SPI 通訊接頭,方便接入 Arduino/STM32 等主控板
  • 板載電平轉換晶片,可兼容 3.3V 和 5V 單片機接頭
  • 提供完善的配套資料手冊 (Raspberry Pi/Jetson Nano/Arduino/STM32 等範例程序)

電子墨水螢幕採用“微膠囊電泳顯示”技術進行圖像顯示,其工作原理是懸浮在液體中的帶電納米粒子受到電場作用而產生遷移, 在環境光下通過反射形成接近傳統印刷紙張的顯示效果。電子墨水螢幕能夠在燈光,自然光等環境光下清晰地顯示畫面,無需背光,可視角度幾乎達到180°。因其媲美傳統紙張的顯示效果, 常被用於閱讀器之類的應用。

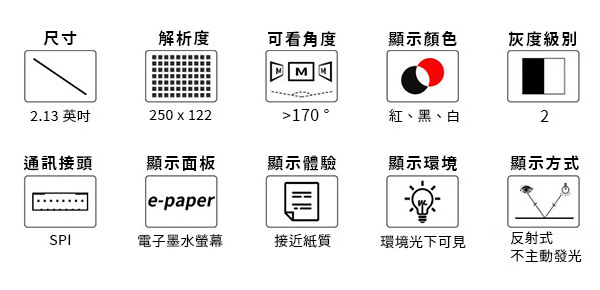

電子墨水螢幕優勢

商品應用

  • 大型超市
  • 無人超市
  • 倉庫貨架
  • 食品連鎖店
  • 醫院病房
  • 會議場館

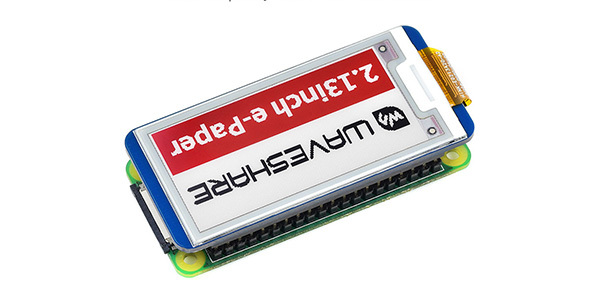

基於樹莓派 40PIN 接頭設計

適用於 Raspberry Pi 系列主板、Jetson Nano

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板)

注意:本產品不包括示意圖中的樹莓派、Jetson Nano主板,如有需要請另行購買。

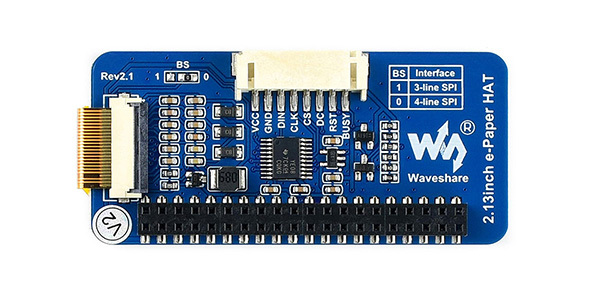

預留 SPI 控制接頭

方便接入 Arduino/STM32 等主控板

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板)

VCC 3.3V / 5V
GND GND
DIN SPI 通訊 MOSI 引腳
CLK SPI 通訊 SCK 引腳
CS SPI 片選引腳(低電壓有效)
DC 資料/命令控制引腳(高電壓表示資料,低電壓表示命令)
RST 外部重啟引腳(低電平重啟)
BUSY 忙碌狀態輸出引腳(高電壓表示忙)

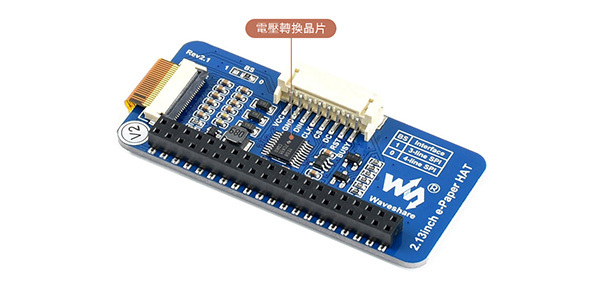

板載電壓轉換晶片

可兼容 3.3V 和 5V 單片機接頭

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板)

商品規格

參數
工作電壓 3.3V/5V
通訊接頭 3-wire SPI、4-wire SPI
外型尺寸 65.0 x 30.2 mm
顯示尺寸 48.55 x 23.71mm
點距 0.229 x 0.228 mm
解析度 250 x 122 pixels
顯示顏色 紅色、黑色、白色
灰度級別 2
全局刷新 15 s
刷新功耗 26.4mW(typ.)
休眠電流 <0.01uA(接近0)
可視角度 >170 °

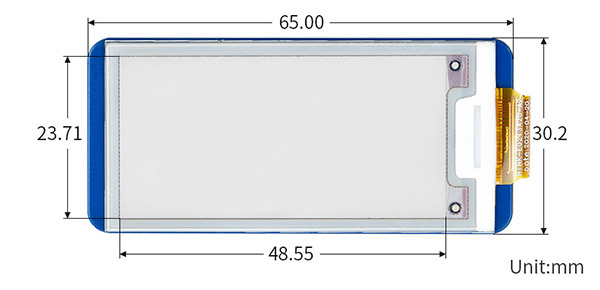

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板) 尺寸圖

文件下載

Datasheet

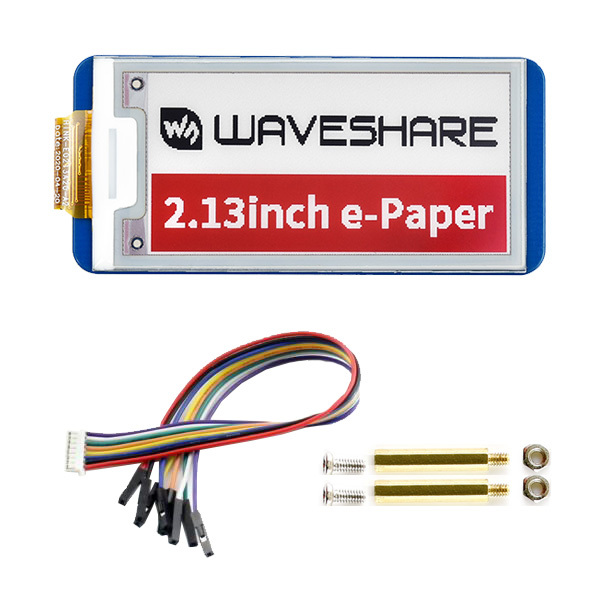

出貨清單
  • 2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板) x 1
  • RPi銅柱包(2PCS套) × 1
  • PH2.0 8PIN連接線 20cm × 1

2.13吋 樹莓派電子墨水螢幕 250×122 紅黑白 (帶板)
