2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板)

2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板)

產品貨號：368031700089
區號：
品牌：Waveshare
原廠貨號：19493

全店，滿千郵寄超商純取免運優惠

NT$695
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4～10個工作天（不含例假日）
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

注意：本產品不含示意圖中的 樹莓派 4B、樹莓派 Zero， 如有需要請另行購買

商品簡介

支援局部刷新，功耗低、視角寬、斷電仍可清晰顯示
用於貨架標籤、工業儀表等顯示應用

2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板)

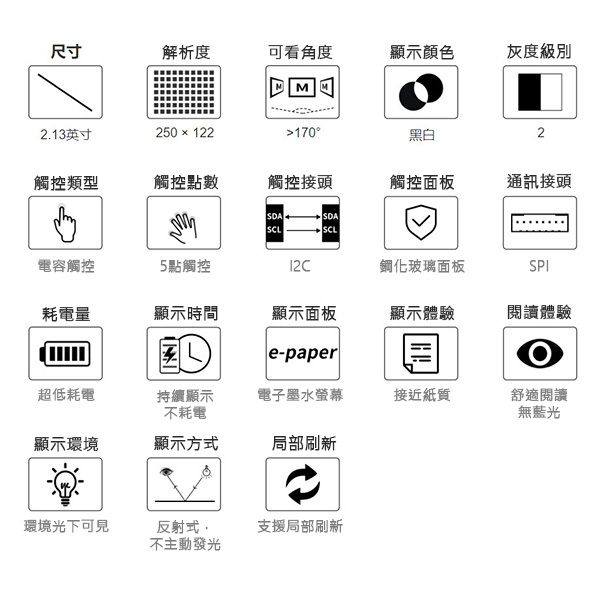

2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板) 商品特色

商品特色：

  • 2.13 吋電容觸摸墨水螢幕，250×122 解析度
  • 支援 5 點觸控，支援自定義手勢喚醒
  • 無需背光，斷電可長時間保持最後一螢幕的顯示內容
  • 功耗非常低，基本只在刷新時耗電
  • 基於 Raspberry Pi 40PIN GPIO 接頭設計，適用於 Raspberry Pi 系列主板
  • 預留 SPI 通信接頭，方便接入 Arduino/STM32 等主控板
  • 提供配套資料手冊 (樹莓派程式語言範例)

電子墨水螢幕優勢

電子墨水螢幕採用“微膠囊電泳顯示”技術進行圖像顯示，其工作原理是懸浮在液體中的帶電納米粒子受到電場作用而產生遷移， 在環境光下通過反射形成接近傳統印刷紙張的顯示效果。電子墨水螢幕能夠在燈光，自然光等環境光下清晰地顯示畫面，無需背光，可視角度幾乎達到180°。因其媲美傳統紙張的顯示效果， 常被用於閱讀器之類的應用。

電子墨水螢幕優勢

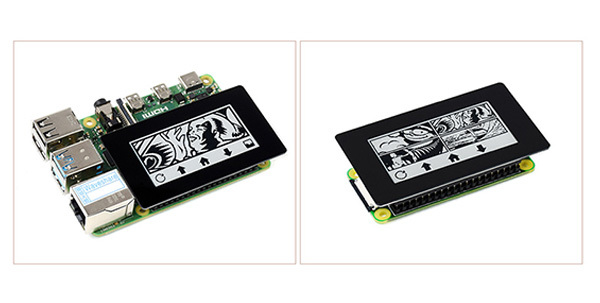

適用於 Raspberry Pi 系列主板

2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板)

注意：本產品不含示意圖中的 樹莓派 4B、樹莓派 Zero， 如有需要請另行購買

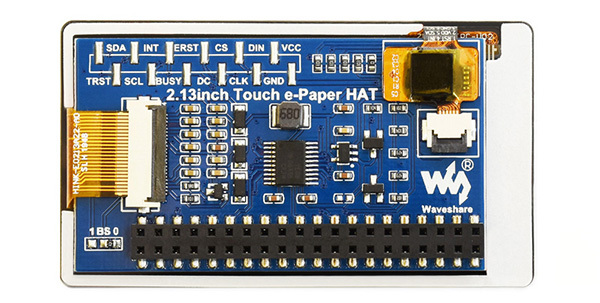

預留控制連接埠

觸摸板 I2C連接埠，顯示 SPI連接埠

2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板)

VCC 3.3V
GND GND
DIN SPI 通訊 MOSI 引腳
CLK SPI 通訊 SCK 引腳
CS SPI片選引腳,低電壓有效
DC 資料 / 命令
低電壓表示命令,高電壓表示資料
ERST 外部重啟引腳,低電壓有效
BUSY 忙碌輸出引腳,高電壓表示忙碌
INT 觸控晶片中斷信號引腳
SCL 觸控晶片 I2C 通訊時鐘引腳
SDA 觸控晶片 I2C 通訊資料引腳
TRST 觸控晶片重啟引腳,低電壓重啟

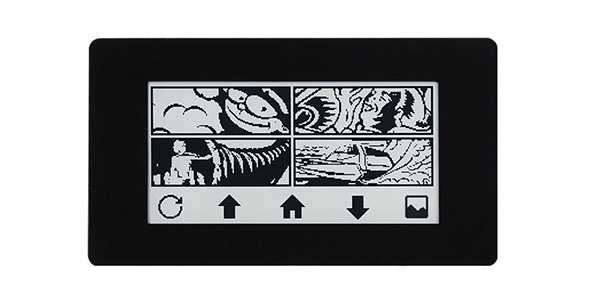

應用展式

2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板) 應用展式



商品規格

工作電壓 3.3V
通訊介面 3-wire SPI、4-wire SPI
外型尺寸 69.15 x 38.90 mm
顯示尺寸 48.55 x 23.70 mm
點距 0.194 x 0.194 mm
解析度 250 x 122 pixels
顯示顏色 黑色、白色
灰度等級 2
局部刷新 0.3 s
全局刷新 2 s
刷新功耗 26.4 mW(typ.)
休眠電流 <0.01uA(接近0)
可視角度 >170 °
觸控點數 5

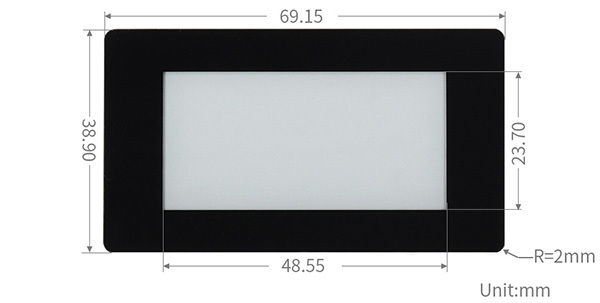

2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板) 尺寸表

文件下載

Datasheet

出貨清單
  • 2.13吋 樹莓派觸控電子墨水螢幕 250×122 黑白 (帶板) x 1
