產品貨號:368031700108
區號:Qc04-06
品牌:Waveshare
原廠貨號:16121
全店,滿千郵寄超商純取免運優惠
商品存貨不足,未能加入購物車
您所填寫的商品數量超過庫存
{{'products.quick_cart.out_of_number_hint'| translate}}
{{'product.preorder_limit.hint'| translate}}
每筆訂單限購 {{ product.max_order_quantity }} 件
現庫存只剩下 {{ quantityOfStock }} 件
|
商品簡介
本產品是一款適用於 6V ~ 24V 太陽能板的電源管理模組,支援通過太陽能板或 USB 接口給 3.7V 可充放電鋰電池充電,支援 5V/1A 或 3.3V/1A 穩壓輸出,具備 MPPT 功率點跟踪功能和多種保護電路,工作高效穩定且安全,可用於太陽能發電、低功耗物聯網和其他綠色環保項目。
商品特色

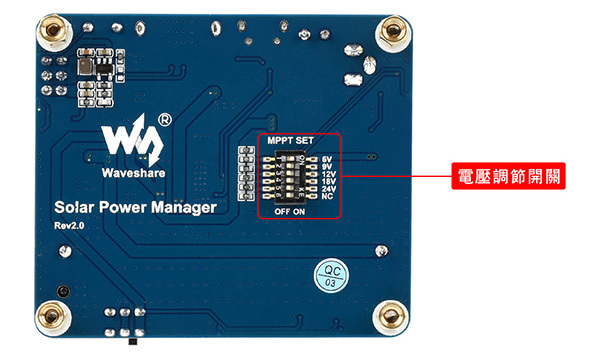

板載 5 檔電壓調節開關,可調節太陽能板接入電壓

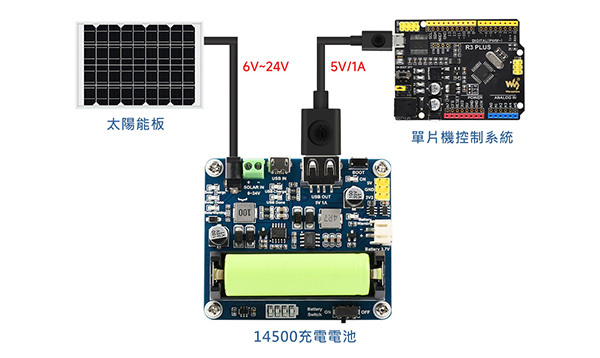

【注意】 圖片僅供展示,本產品不含單片機主板和太陽能板

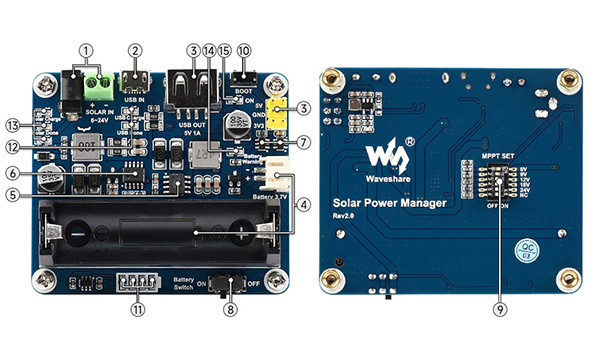

名稱 | 參數 |
1 | 太陽能板連接埠 可通過 DC-002 電源插座或接線端子接入太陽能板進行充電 |
2 | USB 充電連接埠 可通過 Micro USB 口接 5V 電源適配器進行充電 |
3 | USB 口:5V/1A 排針:5V/1A 或 3.3V/1A |
4 | 電池連接埠 可通過 PH2.0 端子或 14500 電池座接入 3.7V 可充放電鋰電池 |
5 | CS8501 USB 電源管理晶片,用於 USB 充電和升壓 5V/1A 輸出 |
6 | CN3791 太陽能管理晶片,用於太陽能板充電和降壓輸入 |
7 | 鋰電池保護晶片 鋰電池過充/過放保護 |
8 | 電池開關 |
9 | MPPTSET設置開關 支持 6V/9V/12V/18V/24V 檔位設置, 切換至接近輸入電壓的檔位,充電更高效 |
10 | BOOT 按鍵 |
11 | 電池電量指示燈 |
12 | USB 充電指示燈 USB Charge:通過USB充電時亮燈 USB Done :通過USB充滿後亮燈 |
13 | 太陽能板狀態燈 Solar Charge:通過太陽能板充電時亮燈 Solar Done :通過太陽能板充滿後亮燈 Solar Warning:太陽能板反接時亮燈 |
14 | 電池警示燈 電池反接時亮燈 |
15 | 電源輸出狀態燈 5V/1A 輸出 |
|
文件下載 |
出貨清單 |
