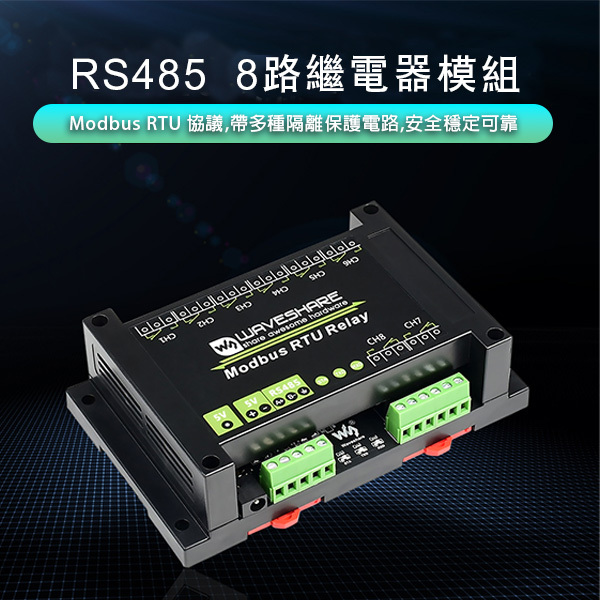

工業級Modbus RTU 8路繼電器模組 RS485

商品簡介

這是一款工業級RS485接頭控制的8路繼電器模組，採用Modbus RTU 協議，內建電源隔離、ADI磁耦隔離和TVS等保護電路，ABS外殼設計。
操作簡單，具有通訊速度快、穩定、可靠、安全等特點，可適用於各種通訊要求較高的工控設備或應用。

• 支援設置設備地址(1~255)，以便通過RS485總線級聯多個設備
• 具有閃開、閃斷功能，可以在指令裡邊帶參數，操作繼電器開一段時間自動關閉
• 板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
• 板載一體式ADI磁耦隔離，可進行訊號隔離，可靠性高、抗干擾強、功耗低
• 板載TVS(瞬態電壓抑制管)，可有效抑制電路中的浪湧電壓和瞬態尖峰電壓，防雷防靜電
• 板載光耦隔離，避免繼電器高壓電路干擾
• 板載防反接電路，避免正負極接反燒壞電路
• 採用優質繼電器，允許接入負載：≤10A 250V AC 或 ≤10A 30V DC
• 導軌式ABS塑料外殼，方便安裝使用，帶外殼更安全
• 外建3個LED指示燈，方便查看MCU狀態和訊號收發狀態

商品規格

• 供電電壓：5V
• 通訊接頭：RS485
• 通訊波特率：4800，9600，19200，38400，57600，115200，128000，256000
• 默認通訊格式：9600，N，8，1
• 繼電器路數：8路
• 觸點類型：一常開一常閉
• 通訊協議： 標準Modbus RTU協議
• RS485地址設置： 1~255
• RS485接頭保護：提供600W防雷、浪湧和15KV靜電保護(預留120R平衡電阻焊盤)
• 指示燈：
  • STA：MCU指示燈，MCU正常工作時閃爍
  • TXD：發送指示燈，發送資料時燈亮
• RXD：接收指示燈，接收資料時燈亮

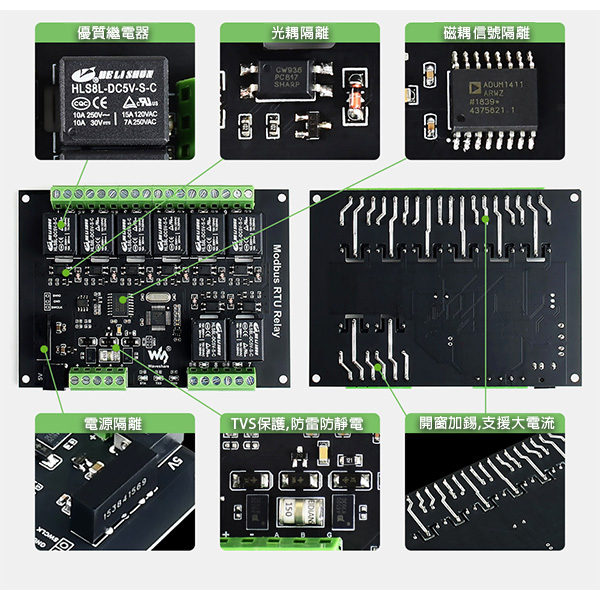

硬體解析

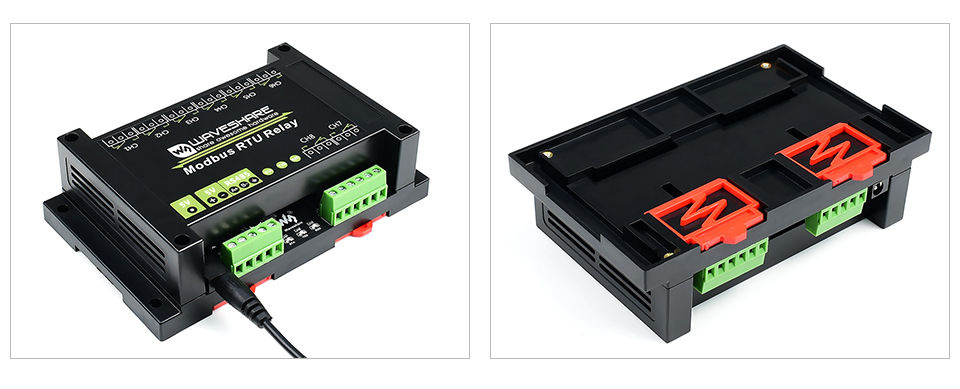

外殼設計

導軌式ABS塑膠外殼，方便安裝使用，帶外殼更安全

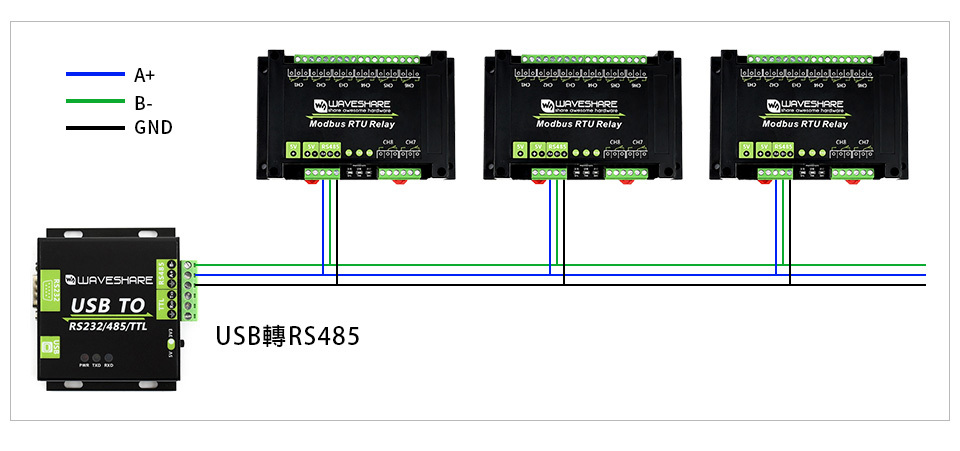

RS485通訊

支援設置設備地址(1~255)，通過RS485總線可級聯多個設備

當級聯設備較多、通訊距離較遠，鬚根據實際應用環境增加RS485中繼器

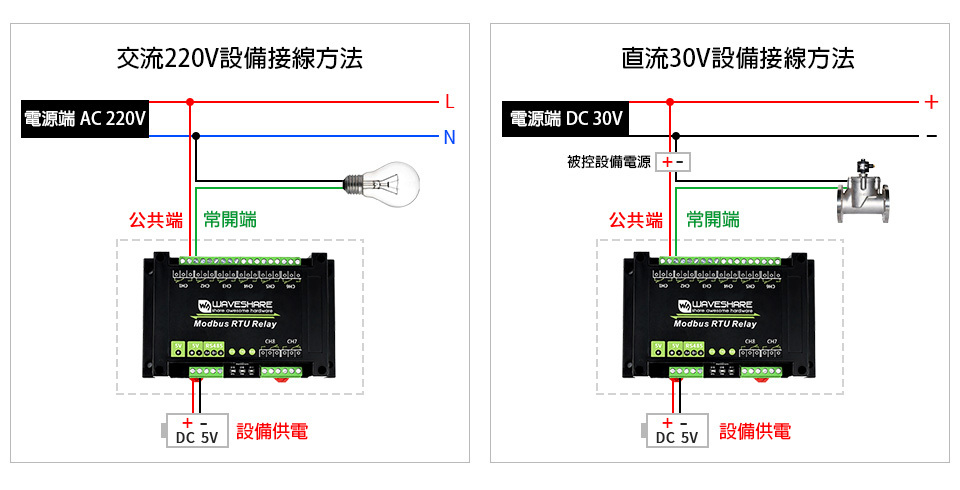

繼電器連線

設備帶有觸點容量為10A 250V AC或10A 30V DC的繼電器

可以直接控製家用220V交流設備，也可以控制30V以下直流設備

商品應用:

• 工業控制
• 智慧家居
• 智慧農業
• 養殖業

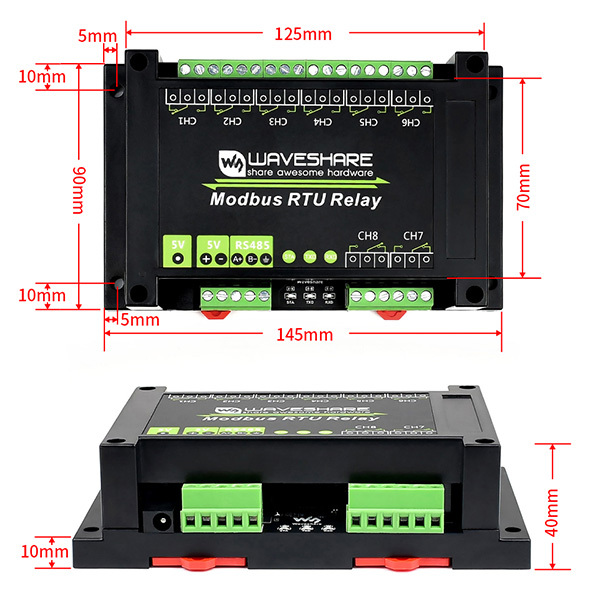

商品尺寸

出貨清單

• 工業級Modbus RTU 8路繼電器模組 RS485 x 1
