ESP32-S3 4.3吋 電容觸控螢幕開發板 800×480

ESP32-S3 4.3吋 電容觸控螢幕開發板 800×480

ESP32-S3 4.3吋電容觸控螢幕開發板 800×480解析度 五點觸控 32位元LX7雙核心處理器 主頻240MHz 支援WiFi藍牙 板載天線

產品貨號:368031700131
區號:Pc02-03-F02
品牌:Waveshare
原廠貨號:25948


全店,滿千郵寄超商純取免運優惠

NT$1,250
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

ESP32-S3 4.3吋 電容觸控螢幕開發板

整合 RGB 介面顯示和 5 點電容觸控,多種週邊介面



商品特色

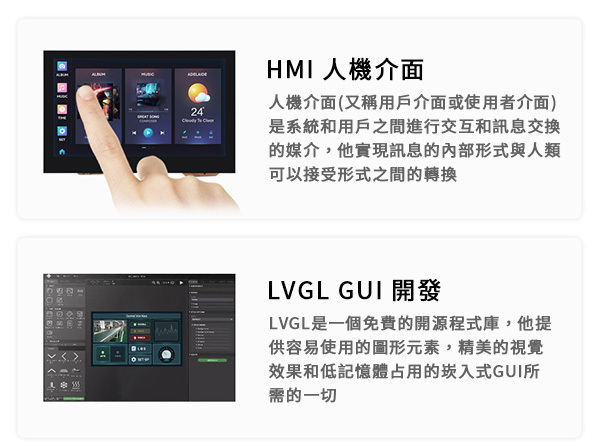

ESP32-S3-Touch-LCD-4.3 是一款支援 2.4GHz WiFi 和 BLE 5 的微控制器開發板。 整合大容量 Flash 和 PSRAM,板載 4.3 吋電容觸控螢幕,可流暢運行 LVGL 等 GUI 介面程式;結合多種週邊接頭,快速開發 ESP32-S3 的 HMI 等應用。

  • 搭載高效能 Xtensa 32 位元 LX7 雙核心處理器,主頻高達 240MHz
  • 支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE),板載天線
  • 內建 512KB SRAM 和 384KB ROM,疊封 8MB Flash 和 8MB PSRAM

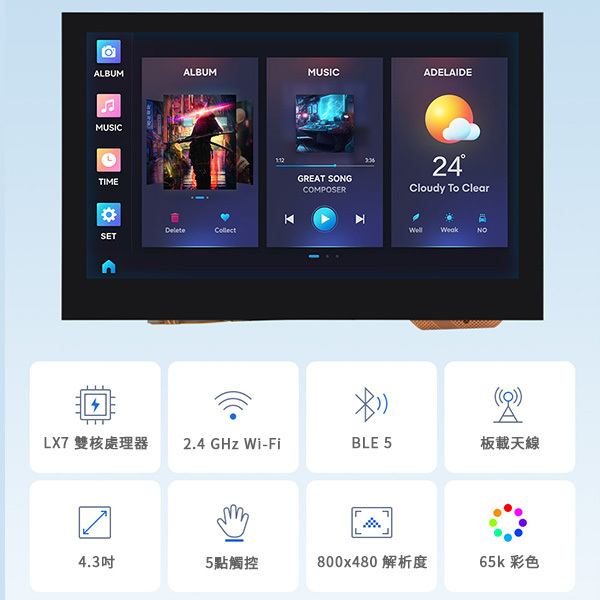

  • 板載 4.3 吋電容觸控螢幕,800 × 480 解析度,65K 彩色
  • 支援 I2C 介面控制電容觸摸,5 點觸控,支援中斷
  • 板載 CAN、RS485、I2C 介面和 Micro SD 卡座等,整合全速 USB 串列埠
  • 支援靈活時鐘,模組電源單獨設定等精準控制,實現多場景低功耗模式



商品應用

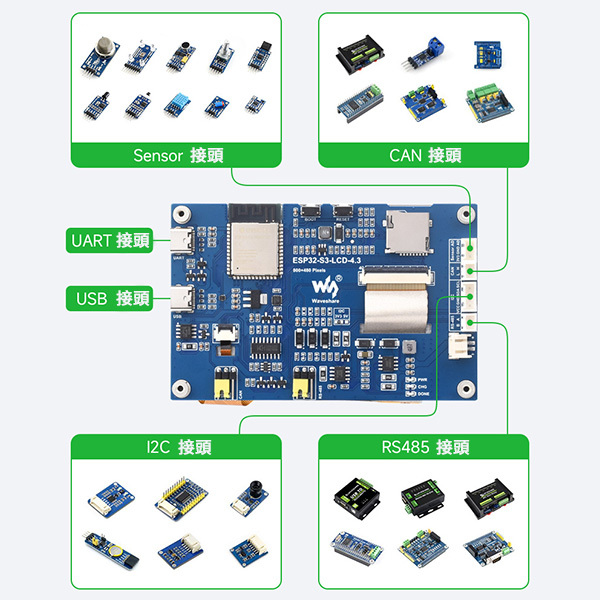

支援擴展多種週邊

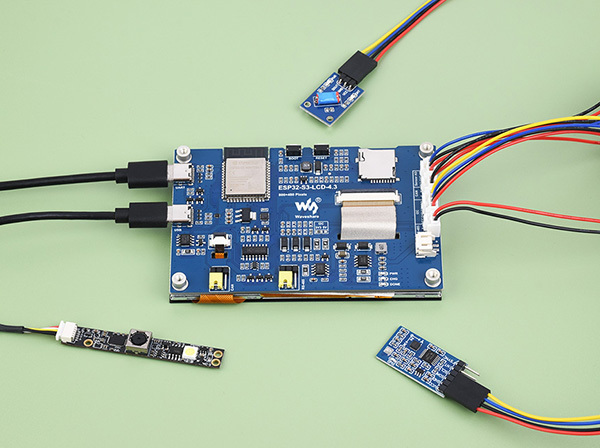

可透過 Sensor、CAN、RS485、I2C 等介面接入更多擴充設備

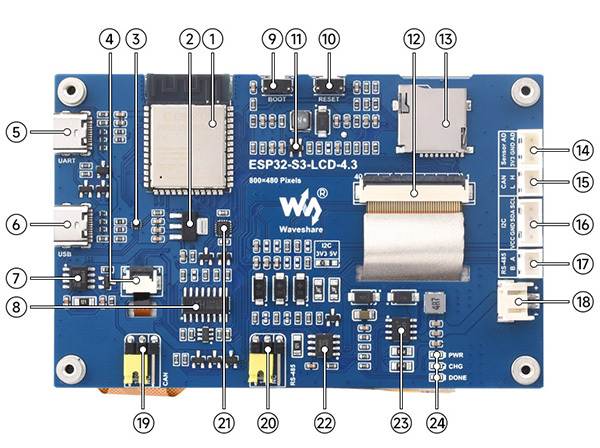

圖片僅供展示,詳細配置請參考設定清單





1 ESP32-S3N8R8
WiFi 藍牙 SoC 模組,240MHz 運作頻率,封裝 8MB PSRAM 和 Flash
13 Micro SD 卡座
2 SGM2212-3.3
800mA 低噪音 LDO
14 感測器接線端子
3 FSUSB42UMX
用於 USB 引腳復用
15 CAN 接線端子
4 螢幕觸控接線端子 16 I2C 接線端子
5 USB TO UART
Type-C 接口
17 RS485 接線端子
6 USB Type-C 介面 18 3.7V 單顆鋰電池 PH2.0 介面
7 TJA1051T/3/1J
CAN 介面晶片
19 CAN 終端電阻選擇接頭
8 CH422G
IO 擴充晶片
20 RS485 終端電阻選擇接頭
9 BOOT 按鍵
按住上電進行程序燒錄
21 CH343P
USB 轉 UART 晶片
10 RESET 按鍵
按下重設控制器
22 SP3485
RS485 收發器晶片
11 MP3302DJ-LF-Z
螢幕背光升壓晶片
23 CS8501
鋰電池充電管理晶片
12 4.3 吋螢幕接線端子 24 狀態指示燈
PWR 電源指示燈;
CHG 鋰電池充電指示燈;
DONE 鋰電池充電完成指示燈








出貨清單

  • ESP32-S3 4.3吋 電容觸控螢幕開發板 800×480 x 1
