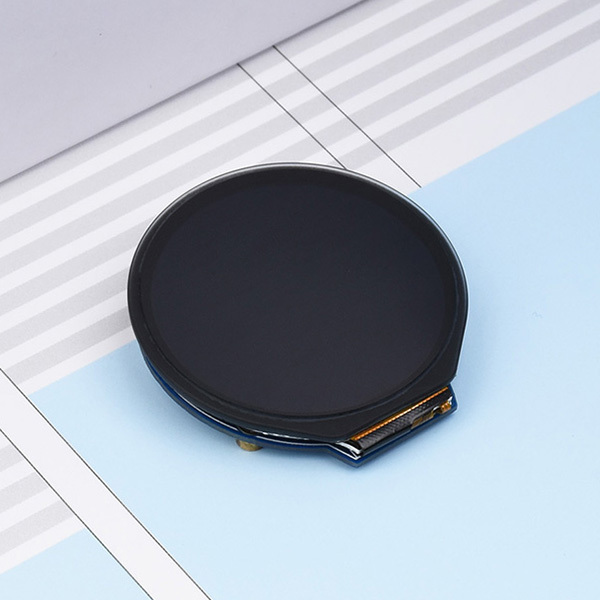

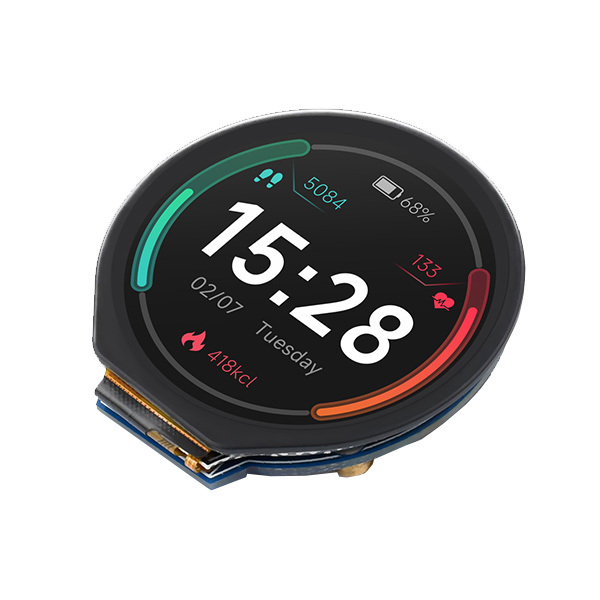

1.28吋 IPS圓形LCD觸控螢幕擴展板 240×240

1.28吋圓形LCD帶觸控擴充板 240×240像素 IPS面板 SPI和I2C通信
內建GC9A01驅動晶片和CST816S電容觸控晶片，65K彩色，觸控螢幕透過率高，反應快，壽命長

產品貨號：368031700133
區號：Le04-12
品牌：Waveshare
原廠貨號：24155

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$650

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品特色

240 × 240 解析度，65K 彩色，能清晰顯示彩色圖片
觸控螢幕透過率高，反應快，壽命長
內建 GC9A01 驅動晶片和 CST816S 電容觸控晶片，分別使用 SPI 和 I2C 介面通信，確保不會佔用太多介面引腳資源，可接入 Raspberry Pi / Pico / Arduino / STM32 等主控板
提供完善的配套資料手冊 (Raspberry Pi / Pico / Arduino / STM32 等範例程式)

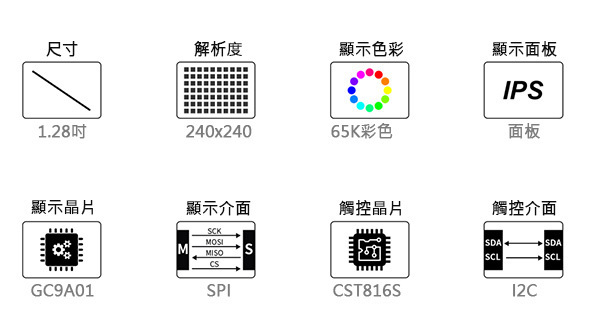

工作電壓	3.3V /5V	解析度	240 × 240pixels
LCD控制晶片	GC9A01	顯示介面	4-wire SPI
觸控控制晶片	CST816S	觸控介面	I2C
顯示面板	IPS	觸控類型	電容感應式
顯示尺寸	Φ32.4mm	像素大小	0.135 × 0.135mm

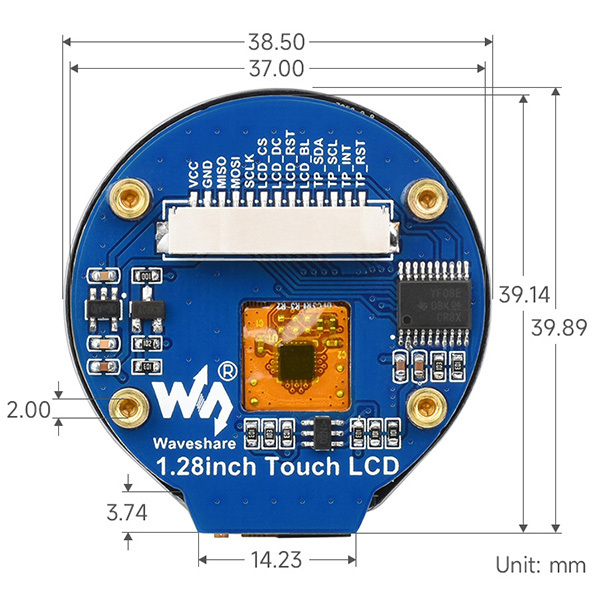

產品尺寸	39.89 × 38.50mm Φ38.50mm

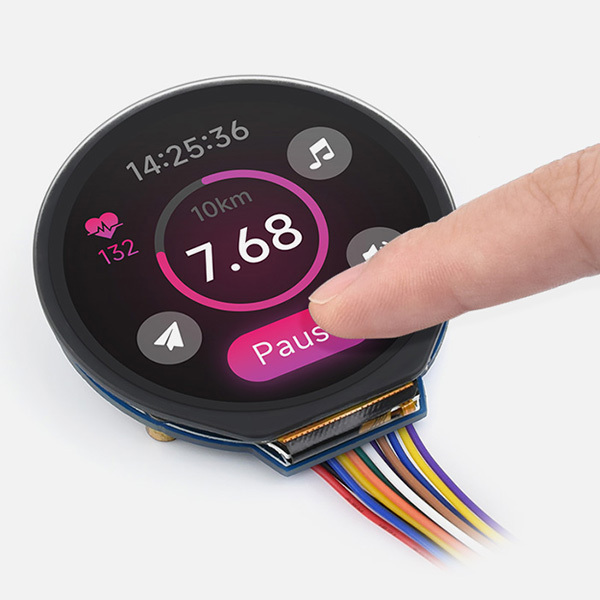

小巧面板，觸碰更多可能

適用於各種智慧型裝置開發，可實現人機互動功能

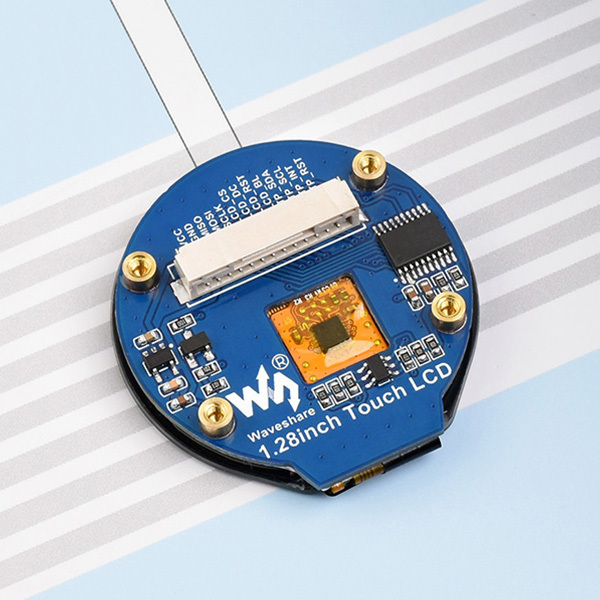

控制介面

可連上 Raspberry Pi/Pico/Arduino/STM32 等主機板

VCC	電源正(3.3V/5V/電源輸入)
GND	電源地
MISO	SPI 通訊 MISO 接腳
MOSI	SPI 通訊 MOSI 接腳
SCLK	SPI通訊 CLK引腳
LCS_CS	LCD 的片選腳，低電位有效
LCS_DC	LCD 的資料/命令引腳，低電壓表示命令，高電壓表示資料
LCS_RST	LCD 的資料/命令引腳，低電壓表示命令，高電壓表示資料
LCS_BL	LCD 的複位腳，低電壓有效
TP_SDA	TP的資料引腳
TP_SCL	TP的時鐘引腳
TP_INT	TP的中斷引腳
TP_RST	TP 的重設引腳，低電位有效

引腳接線對照說明

1.28inch Touch LCD	樹莓派 (BCM)	Pico	Arduino	STM32
VCC	3.3V	3.3V	5V	3.3V
GND	GND	GND	GND	GND
MISO	9	GP12	12	PA6
MOSI	10	GP11	11	PA7
SCLK	11	GP10	13	PA5
LCS_CS	8	GP9	10	PB6
LCS_DC	25	GP14	7	PA8
LCS_RST	27	GP8	8	PA9
LCS_BL	18	GP15	9	PC7
TP_SDA	2	GP6	SDA	PB9
TP_SCL	3	GP7	SCL	PB8
TP_INT	4	GP17	3	PB10
TP_RST	7	GP16	4	PA10

出貨清單

1.28吋 IPS圓形LCD觸控螢幕擴展板 240×240 x 1
