全部商品 / 顯示器|HMI / ePaper電子紙

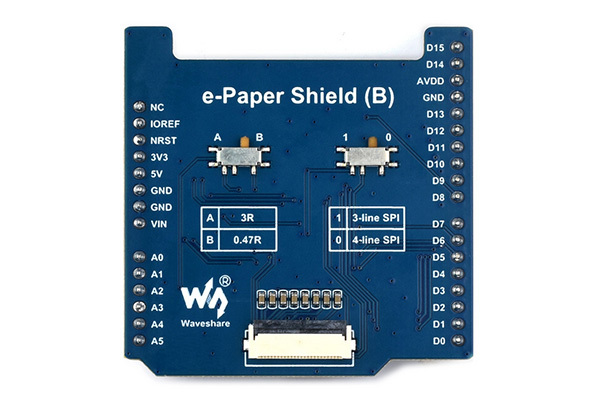

電子墨水螢幕驅動板 SPI介面

電子墨水螢幕驅動板 SPI介面

產品貨號：368031700163
區號：
品牌：Waveshare
原廠貨號：26506

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$375
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4～10個工作天（不含例假日）
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品特色

  • 基於 Arduino 標準介面設計，相容於 nRF528xx、UNO、Leonardo、NUCLEO、XNUCLEO 等開發板
  • 板載電平轉換晶片，可相容於 3.3V 和 5V 單晶片接頭
  • 板載 MX25R6435F Flash 晶片
  • 預留外接 RAM 儲存晶片焊接位置，支援自由擴充 RAM
  • 提供完善的配套資料手冊



商品規格


工作電壓 3.3V / 5V
通訊接頭 3-wire SPI、4-wire SPI
Flash 記憶體容量 64M-bit / 8M-byte
RAM 預留封裝 SOIC-8

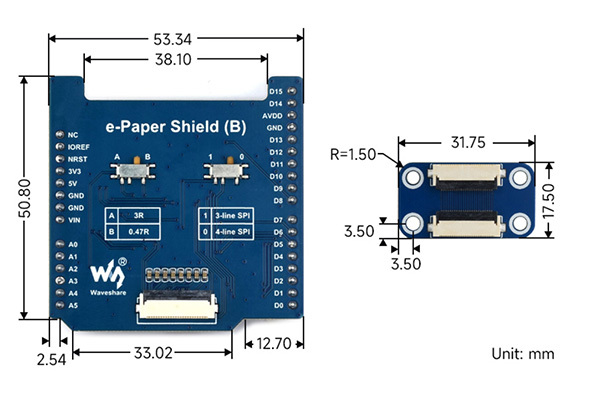

外型尺寸 53.34 × 53.34mm



引腳使用說明

驅動板接頭 功能引腳 功能描述
5V/3.3V/IOREF(預設) VCC 電源正
GND GND 電源地
SCLK/D13 SCLK SPI時鐘輸入
MOSI/D11 MOSI SPI 數據輸入
MISO/D12 MISO SPI 數據輸出
D10 EPD_CS e-Paper 片選信號
D9 EPD_DC e-Paper 數據/命令控制
D8 EPD_RST e-Paper 重新設定
D7 EPD_BUSY e-Paper 忙碌狀態
D6 Flash_CS SPI Flash 片選
D5 RAM_CS SPI RAM 片選
D4 SCLK(Flash可選) SPI 時鐘輸入(Flash可選)
D3 MOSI(Flash可選) SPI 數據輸入(Flash可選)
D2 MISO(Flash可選) SPI 數據輸出(Flash可選)

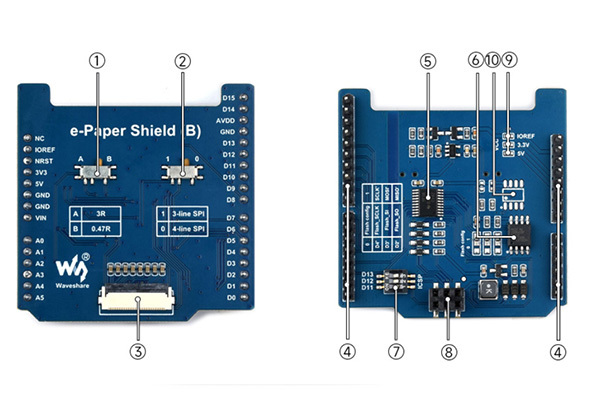

1 切換兼容微雪墨水螢幕 6 Flash晶片
2 切換 3-wire/4-wire SPI 7 撥碼開關切換
用於切換使用引腳還是 ICSP，預設 (ICSP)
3 24Pin 墨水螢幕接頭 8 ICSP 接頭
4 Arduino 標準接頭 9 電源選擇
預設IOREF
5 電壓轉換晶片 10 預留RAM焊接位置






VCC 3.3V / 5V
GND GND
DIN SPI 通訊 MOSI 腳
SCLK SPI 通訊 SCK 腳
CD SPI 片選腳位（低電位有效）
DC 數據/命令控制引腳（高電平表示數據，低電平表示命令）
RST 外部復位引腳（低電平復位）
BUSY 忙碌狀態輸出引腳
PWR 電源通斷控制引腳



商品規格

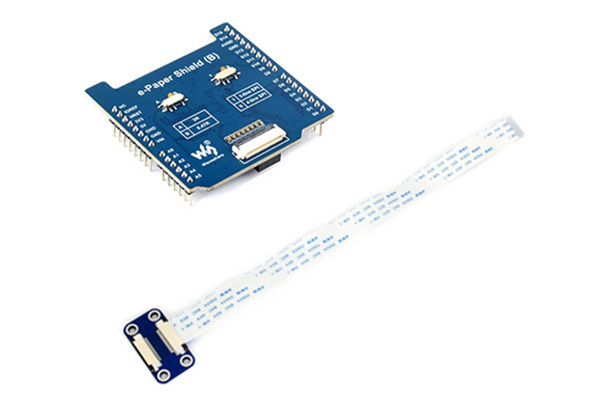

出貨清單

  • 電子墨水螢幕驅動板 SPI介面 x 1



零件清單

  • e-Paper Shield (B) × 1
  • e-Paper Adapter × 1
  • 24PIN FFC 線 約 200mm x1
