TTL串口轉CAN 迷你模組

產品貨號：368031700164
區號：
品牌：Waveshare
原廠貨號：26077

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$370

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

本產品為體積小巧，易整合的串口轉 CAN 模組，板載高效能 MCU，自備 TTL 和 CAN 轉換協議，只需簡單配置即可實現串口轉 CAN 功能。

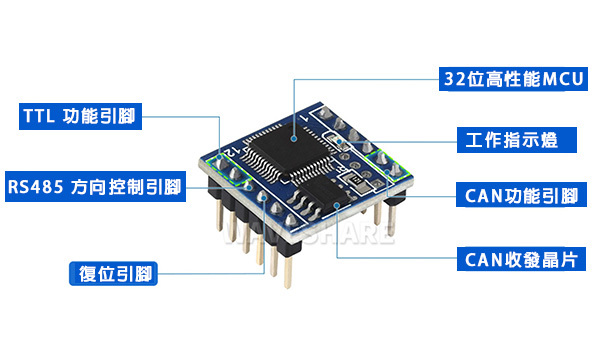

板載高性能 MCU 和 CAN 收發晶片，體積小巧、低功耗、易於整合使用
自帶 TTL 和 CAN 轉換協定演算法，簡單設置，便可實現 TTL 與 CAN 的資料轉換通信
TTL 介面支援 3.3V 工作電平，CAN 介面支援 CAN 2.0A (標準幀) 和 CAN 2.0B (擴充幀)
支援 14 組可設定的濾波器，可設定只接收特定範圍和類型的 CAN 總線數據
支援 4 種工作模式：透明轉換、透明帶標識轉換、格式轉換和 Modbus RTU 協定轉換
具有離線檢測和自動恢復功能
支援串口波特率範圍：1200bps～460800bps
支援 CAN 通訊波特率範圍：10kbps~1000kbps，可自訂 CAN 波特率
CAN 緩衝器多達 1000 幀，可緩衝收發數據，以防止資料遺失
高速轉換，串口在 115200 波特率，CAN 在 250kbps 下，CAN 發送速度可達 1270 擴展幀/秒 (接近理論 MaX 值 1309)；串口在 460800 波特率，CAN 在 1000kbps 下，CAN 00637 7
支援透過 TTL 實現對設備的韌體升級，方便韌體更新升級或功能定制

商品規格

電源	3.3V@40mA
MCU	32位元高性能處理器
CAN接口	支援 CAN 2.0A (標準幀) 和 CAN 2.0B (擴充幀)
	靜電防護、突波防護，具有優良的 EMC 性能
	支援波特率：10kbps~1000kbps
TTL接口	支援 3.3V TTL 工作電平
	援波特率：1200bps~460800bps
通訊指示燈	附工作指示燈，預留 RUN、COM、CAN 指示燈訊號接腳，方便使用
重設/恢復出廠設定	帶有重設/恢復出廠設定訊號
工作溫度	-40~85℃
濕度範圍	5~95% 相對濕度

基本功能

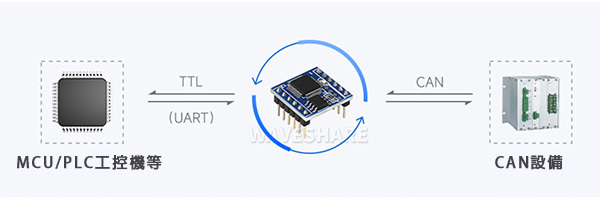

可實現 TTL 串列埠與 CAN 介面間資料雙向收發轉換

支援四種工作模式

支援透明轉換、透明帶標識轉換、格式轉換和 Modbus RTU 協定轉換模式

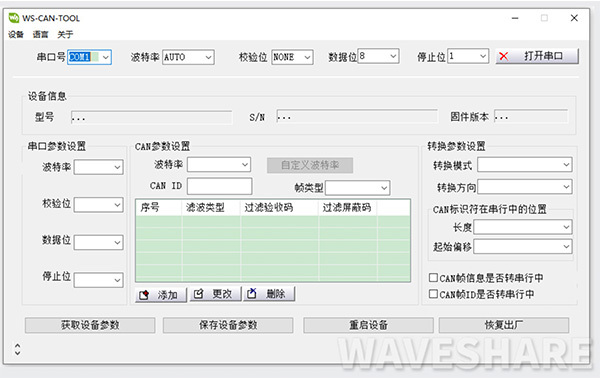

支援上位機配置參數

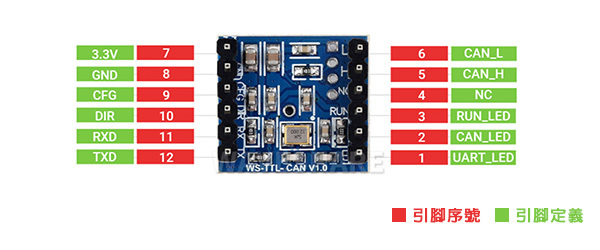

引腳定義

序號	定義	描述
1	UART_LED	TTL 通訊指示燈訊號，無資料為高電平，有數據為低電平
2	CAN_LED	CAN 通訊指示燈訊號，無資料為高電平，有資料為低電平
3	RUN_LED	系統運作指示燈訊號，系統正常時高低電平交替變化 (約 1Hz)；CAN 總線異常時輸出高電平
4	NC	預留腳位，懸空
5	CAN_H	CAN 差分正，模組內部接有 120ohm 電阻
6	CAN_L	CAN 差分負，模組內部接有 120ohm 電阻
7	3.3V	模組電源正，3.3V@40mA
8	GND	模組電源負
9	CFG	重設/恢復出廠設置，拉低 5s 以內復位，大於 5s 恢復出廠設置
10	DIR	用於 RS485 方向控制
11	RXD	TTL 資料接收
12	TXD	TTL 資料發送

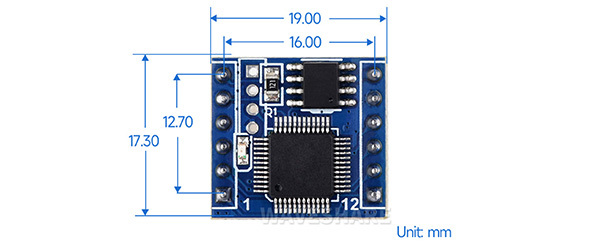

商品尺寸圖

出貨清單

TTL串口轉CAN 迷你模組 x 1
