4.26吋 電子墨水螢幕模組 800×480 黑白 SPI通訊

商品簡介

商品特色

• 無需背光，斷電可長時間保持最後一畫面的顯示內容
• 耗電量非常低，基本上只在刷新時耗電
• 基於 Raspberry Pi 40PIN GPIO 介面設計，適用於 Raspberry Pi 系列 SPI 控制接頭，可接入 Raspberry Pi / Jetson Nano / RDK X3 / Arduino / STM32 等主機板
• 板載電平轉換晶片，可相容於 3.3V 和 5V 單晶片接頭
• 提供完善的配套資料手冊 (驅動板原理圖、Raspberry Pi / Jetson Nano / Arduino / STM32 等範例程式)

商品規格

• 工作電壓： 3.3V/ 5V
• 通訊接頭：3-wire SPI、4-wire SPI
• 外型尺寸: 107x64mm
• 顯示尺寸: 92.80 × 55.68mm
• 點距:0.116 × 0.116mm
• 可看角度:＞170°
• 解析度:800 × 480 pixels
• 顯示顏色：黑色、白色
• 灰度等級：4
• 全局刷新：4s
• 局部刷新：0.7s
• 刷新功耗：＜35mW
• 休眠電流：＜0.01uA(接近 0)

電子墨水螢幕優勢

電子墨水螢幕採用“微膠囊電泳顯示”技術進行圖像顯示，其工作原理是懸浮在液體中的帶電納米粒子受到電場作用而產生遷移， 在環境光下通過反射形成接近傳統印刷紙張的顯示效果。電子墨水螢幕能夠在燈光，自然光等環境光下清晰地顯示畫面，無需背光，可視角度幾乎達到180°。因其媲美傳統紙張的顯示效果， 常被用於閱讀器之類的應用。

可連上 Raspberry Pi/Jetson Nano/Arduino/STM32 等主機板

• PWR：電源通斷控制腳
• BUSY： 忙狀態輸出腳
• RST：外部重設引腳（低電平復位）
• DC：數據/命令控制引腳（高電平表示數據，低電平表示命令）
• CS：SPI 片選腳位（低電位有效）
• CLK：SPI 通訊 SCK 腳
• DIN：SPI 通訊 MOSI 接腳
• GND：GND
• VCC：3.3V/5V

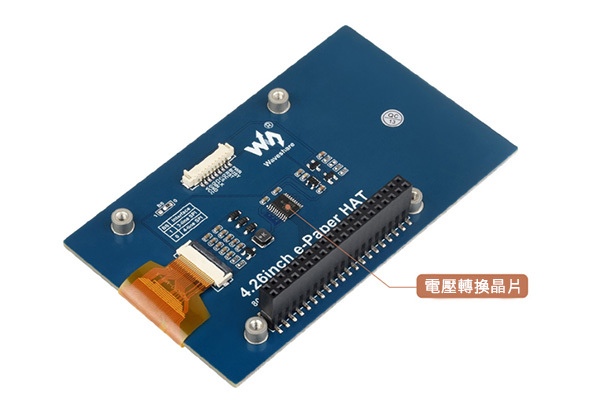

板載電平轉換晶片

可相容 3.3V 和 5V 單晶片接頭

商品應用

適用於商城物價標籤、資產設備標籤、電子貨架標籤、會議名牌等

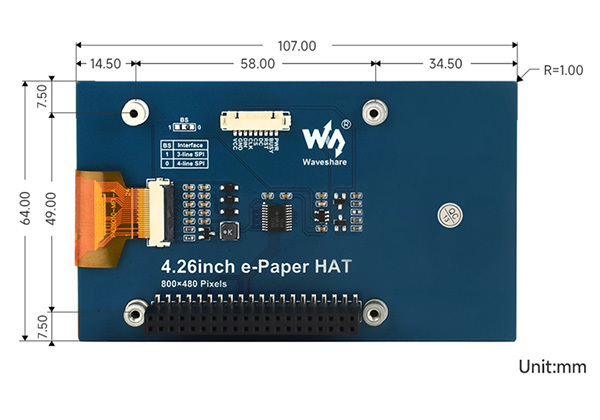

尺寸圖

出貨清單

• 4.26吋 電子墨水螢幕模組 800×480 黑白 SPI通訊 x 1
