RP2040 觸控開發板 1.28吋圓形LCD螢幕

商品特色

RP2040-Touch-LCD-1.28 是一款微雪 (Waveshare) 設計的低成本，高效能的微控制器開發板。 在較小的板型下，板載了 1.28 吋電容觸控 LCD 螢幕、鋰電池充電晶片、六軸感應器（三軸加速度計與三軸陀螺儀）等外設，方便開發並嵌入應用到產品中。

商品特色

• 採用 Raspberry Pi 設計的 RP2040 微控制器晶片
• 搭載雙核心 ARM Cortex M0+ 處理器，運作頻率高達 133MHz 彈性時鐘
• 內建 264KB 的 SRAM 和 16MB 的板載 Flash
• 採用 Type-C 接頭，跟上時代潮流，無需糾結正反插
• 板載 1.28 吋電容觸摸 LCD 屏，240×240 分辨率，65K 彩色
• 板載鋰電池充放電接頭，有利於移動場景使用
• USB1.1 主機和裝置支援
• 支援低功耗睡眠和休眠模式
• 可透過 USB 識別為大容量記憶體進行拖放式下載程序
• 精確的片上時鐘和定時器
• 溫度感測器
• 透過 SH1.0 連接器引出 6 個 GPIO

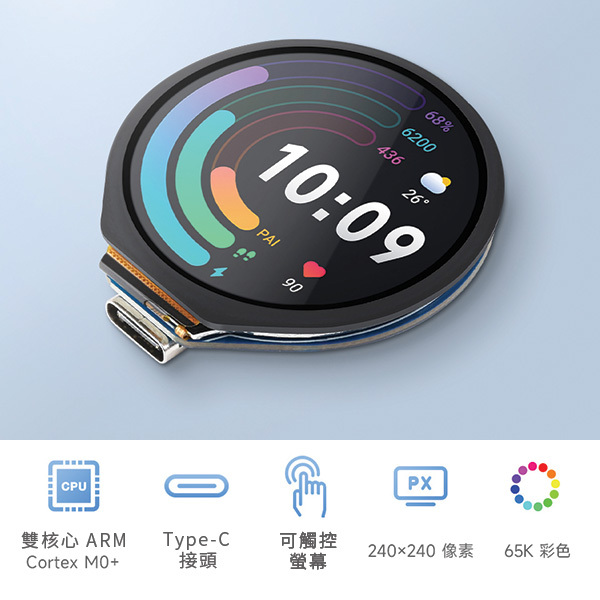

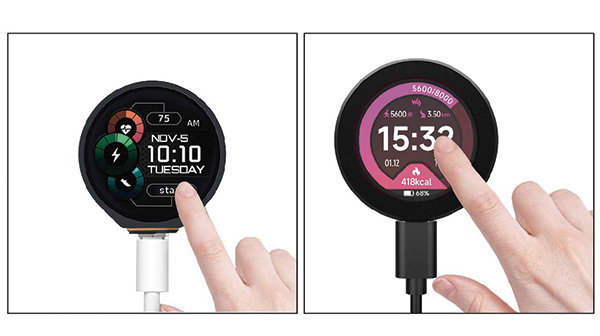

小巧面板，觸碰更多可能

適用於各種智慧型裝置開發，可實現人機互動功能

雙核心處理器

板載雙核心 ARM Cortex M0+ 處理器，運作頻率高達 133 MHz

支援 C/C++，MicroPython，Arduino

搭配完善的 SDK、開源資料教學課程，方便上手，可快速嵌入應用程式中

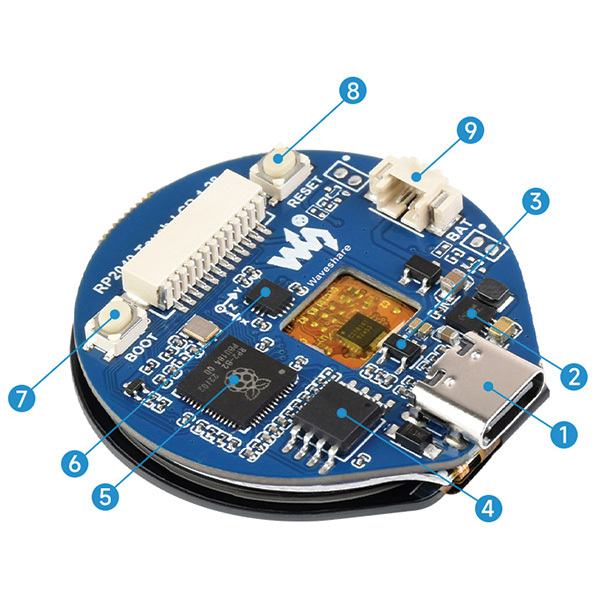

• 1.USB Type-C 介面:可用於下載程序，並支援 USB1.1 主機和從設備
• 2.ETA6096:高效能鋰電池充電晶片
• 3.RT9013-33GB:500mA 低壓差, 低噪音, 超快 LDO
• 4.W25Q128JVSIQ:16MB NOR-Flash
• 5.RP2040:雙核心處理器，高達 133MHz 的運作頻率
• 6.QMI8658:六軸慣性測量單元 (IMU)，包含一個 3 軸陀螺儀和一個 3 軸加速度計
• 7.BOOT 按鍵:重設時按下，進入下載模式
• 8.RESET 按鍵:重設按鍵
• 9.MX1.25 電池接頭:MX1.25 2P 連接器，可用於連接 3.7V 鋰電池，支援充放電

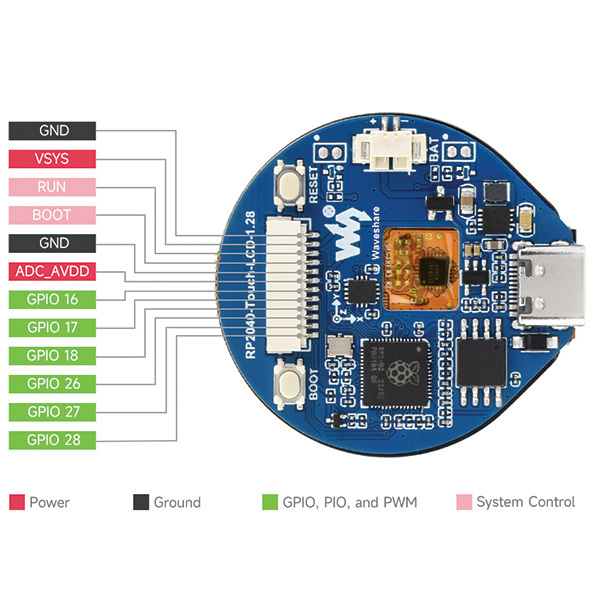

引腳定義

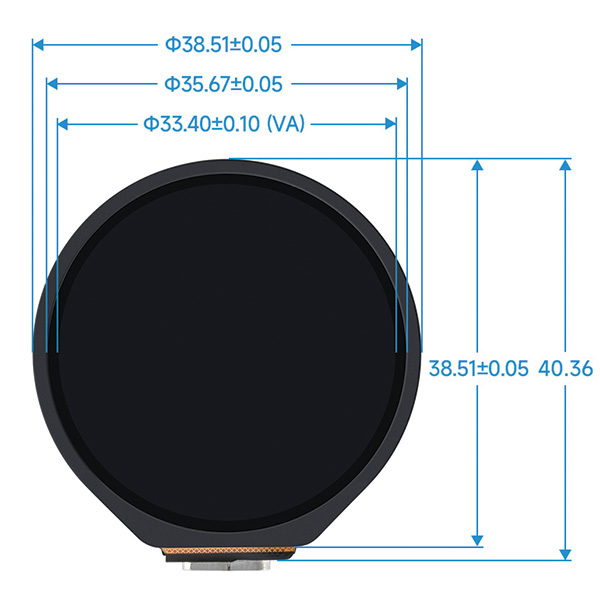

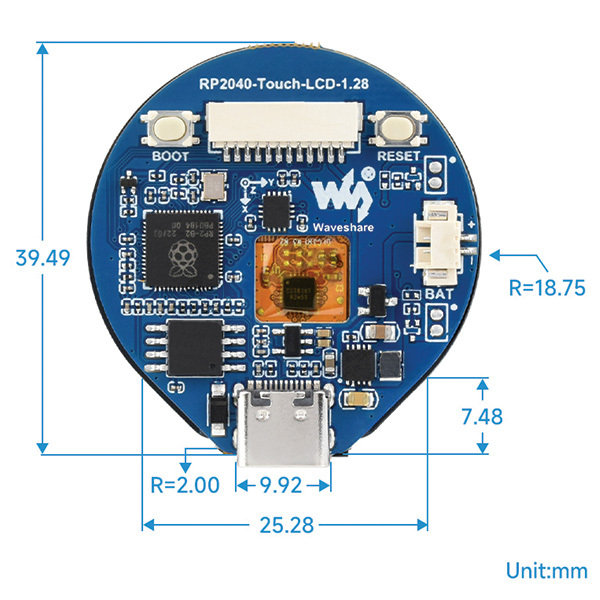

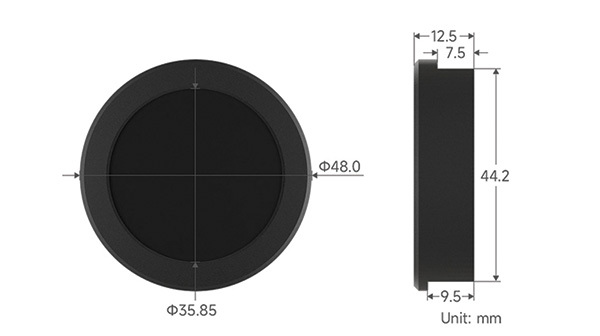

商品規格
