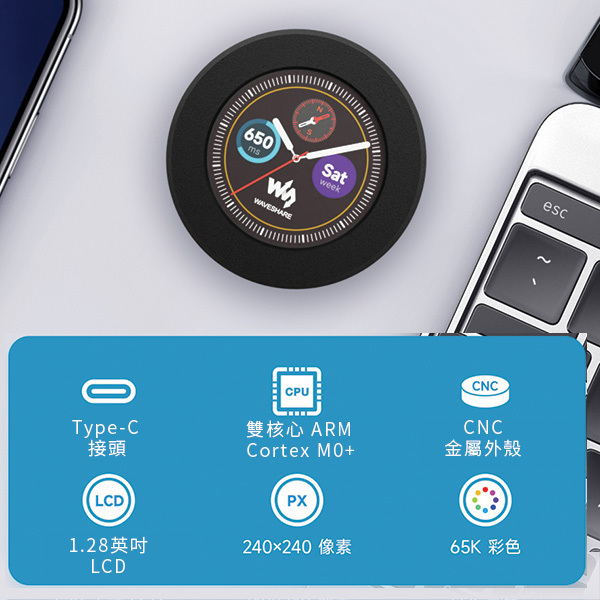

RP2040 開發板 1.28吋圓形LCD螢幕 (帶金屬外殼)

商品特色

RP2040-LCD-1.28-B 是一款微雪 (Waveshare) 設計的高性價比，效能強悍的微控制器產品。 在較小的體積下，整合了1.28inch LCD 圓形螢幕、鋰電池充電晶片、六軸感測器（三軸加速度與三軸陀螺儀）等周邊，並且引出了所有的GPIO 與Debug 接頭，方便開發 並嵌入應用到產品中。

商品特色

• 採用 Raspberry Pi 設計的 RP2040 微控制器晶片
• 搭載雙核心 ARM Cortex M0 + 處理器，運作頻率高達 133MHz 靈活時鐘
• 內建 264KB 的 SRAM 和 2MB 的板載 Flash
• 採用 Type-C 接頭，跟上時代潮流，無需糾結正反插
• 板載 1.28 英寸 240 × 240 解析度，65K 彩色 IPS LCD 顯示螢幕，能清晰地顯示彩色圖片
• 板載鋰電池充放電接頭，有利於移動場景使用
• 上殼採用 CNC 金屬材質，背面裝有壓克力磨砂底板
• 全部 GPIO 經過 1.27 間距排母引出 (共 30 個，但是有引腳已經連接內部電路，復用時需要注意，詳情請參考 wiki)
• USB1.1 主機和裝置支持
• 支援低功耗睡眠和休眠模式
• 可透過 USB 識別為大容量記憶體進行拖放式下載程序
• 2 個 SPI，2 個 I2C，2 個 UART，4 個 12 個 ADC 和 16 個可控 PWM 通道
• 精確的片上時鐘和定時器
• 溫度感測器
• 片上加速浮點庫
• 8 個可程式 I/O (PIO) 狀態機，用於自訂週邊支援

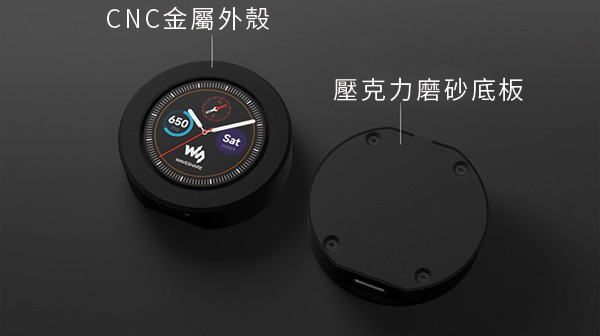

採用金屬外殼

上殼採用 CNC 金屬材質，背面裝有壓克力磨砂底板

雙核心處理器

板載雙核心 ARM Cortex M0+ 處理器，運作頻率高達 133 MHz

支援 C/C++，MicroPython，Arduino

搭配完善的 SDK、開源資料教學課程，方便上手，可快速嵌入應用程式中

30 個多功能 GPIO 腳

支援配置引腳功能，可方便靈活地開發和集成

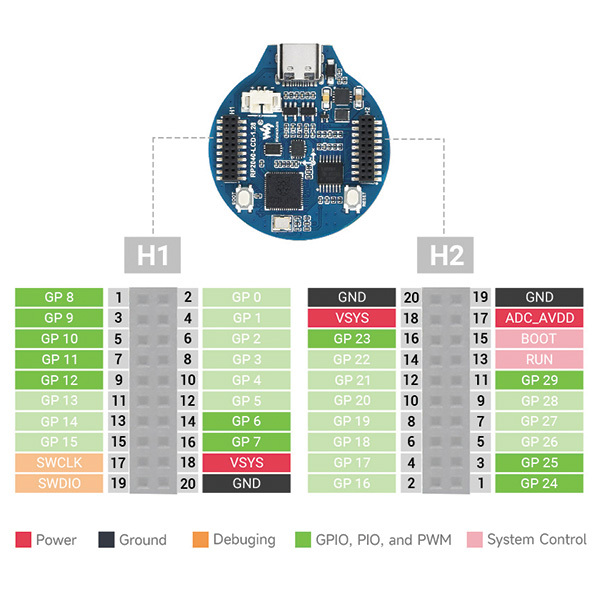

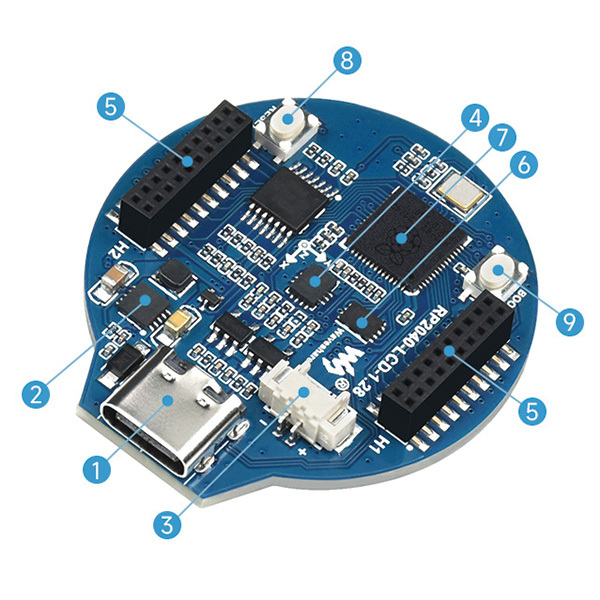

引腳定義

• 1.USB Type-C 介面:可用於下載程序，並支援 USB1.1 主機和從設備
• 2.ETA6096:高效能鋰電池充電晶片
• 3.電池介面:MX1.25 連接器，可用於連接 3.7V 鋰電池，支援充放電
• 4.QMI8658C:六軸慣性測量單元 (IMU），包含一個 3 軸陀螺儀和一個 3 軸加速計
• 5.1.27mm 間距排針:引出全部 GPIO 與 Debug 接頭
• 6.W25Q16JVUXIQ:2MB NOR-Flash
• RP2040:雙核心處理器，高達 133MHz 的運作頻率
• RESET 按鍵:重設按鍵
• BOOT 按鍵:重設時按下，進入下載模式

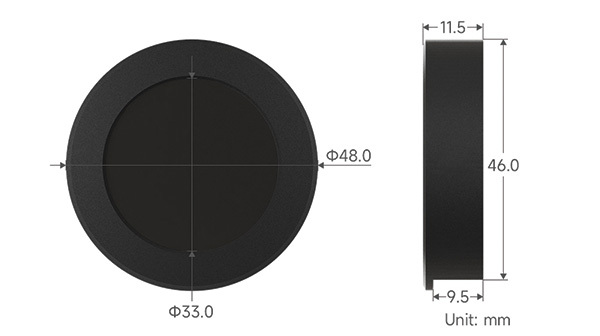

商品尺寸

出貨清單

• RP2040 開發板 1.28吋圓形LCD螢幕 (帶金屬外殼) x 1
