RP2040 開發板 0.99吋LCD螢幕(帶金屬外殼)

商品特色

RP2040-LCD-0.99-B 是一款微雪 (Waveshare) 設計的高性價比，效能強悍的微控制器產品。 在較小的體積下，整合了0.99 吋LCD 圓形螢幕(顯示區域底邊為非圓弧形)、六軸感測器（三軸加速度與三軸陀螺儀）等外設，透過SH1.0 6PIN 連接 器引出了4 個GPIO，方便開發並嵌入應用在產品中。

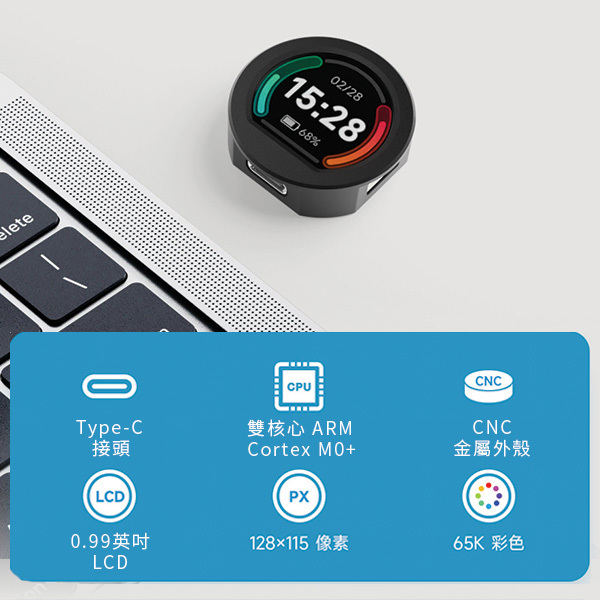

商品特色

• 採用 Raspberry Pi 設計的 RP2040 微控制器晶片
• 搭載雙核心 ARM Cortex M0 + 處理器，運作頻率高達 133MHz 靈活時鐘
• 內建 264KB 的 SRAM 和 2MB 的板載 Flash
• 採用 Type-C 接頭，跟上時代潮流，無需糾結正反插
• 板載 0.99 吋 128 × 115 解析度，65K 彩色 IPS LCD 顯示器 (顯示區域底邊為非圓弧形)，能清晰地顯示彩色圖片
• 透過 SH1.0 6PIN 連接器引出 4 個 GPIO
• 上殼採用 CNC 金屬材質，背面裝有壓克力磨砂底板
• USB1.1 主機和裝置支援
• 支援低功耗睡眠和休眠模式
• 可透過 USB 識別為大容量記憶體進行拖放式下載程序
• 2 個 I2C，4 個 12 位元 ADC
• 精確的片上時鐘和定時器
• 溫度感測器
• 片上加速浮點庫
• 8 個可程式 I/O (PIO) 狀態機，用於自訂週邊支援

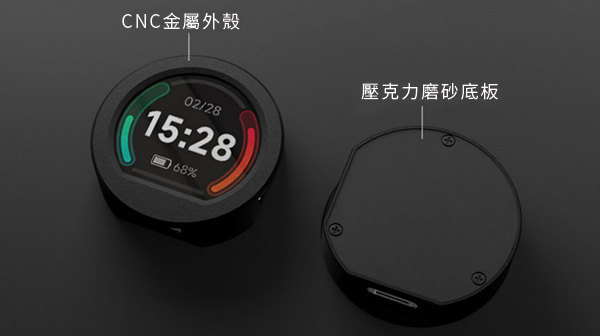

採用金屬外殼

上殼採用 CNC 金屬材質，背面裝有壓克力磨砂底板

雙核心處理器

板載雙核心 ARM Cortex M0+ 處理器，運作頻率高達 133 MHz

支援 C/C++，MicroPython，Arduino

搭配完善的 SDK、開源資料教學課程，方便上手，可快速嵌入應用程式中

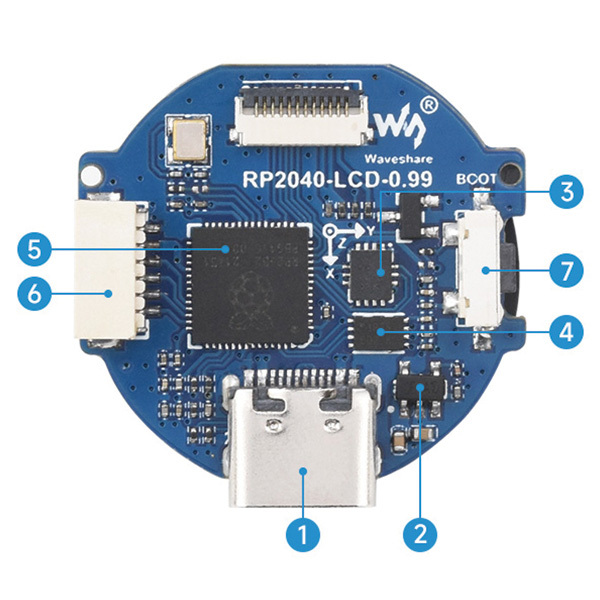

引腳定義

• 1.USB Type-C 介面:可用於下載程序，並支援 USB1.1 主機和從設備
• 2.RT9013-33GB:500mA 低壓差, 低噪音, 超快 LDO
• 3.QMI8658C:六軸慣性測量單元 (IMU），包含一個 3 軸陀螺儀和一個 3 軸加速計
• 4.W25Q16JVUXIQ:2MB NOR-Flash
• 5.RP2040:雙核心處理器，高達 133MHz 的運作頻率
• 6.SH1.0 6PIN 連接器:引出 4 個 GPIO，由上往下依序是：GND、3V3、GP26~GP29
• 7.BOOT 按鍵:按下 BOOT 按鍵後上電，進入下載模式

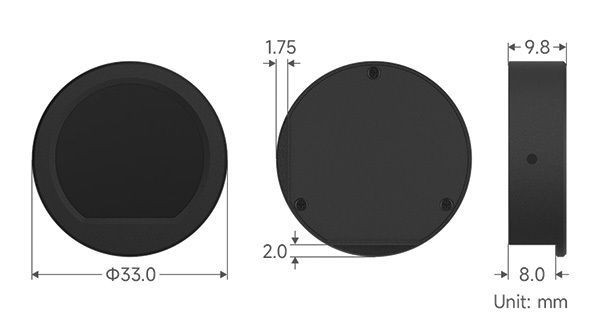

商品尺寸

出貨清單

• RP2040 開發板 0.99吋LCD螢幕(帶金屬外殼) x 1
