樹莓派Cat-1/GSM/GPRS/GNSS擴充板 A7670E模組

商品特色

A7670E Cat-1/GNSS HAT 是一款 LTE Cat-1 模組，支援 LTE-TDD、LTE-FDD、GSM、GPRS 和 EDGE 等無線通訊模式，支援高達 10Mbps 下行速率和 5Mbps 上行速率。 模組支援Windows/Linux 等作業系統，支援多種網路協議，模組大小同SIM7000/SIM7070 系列，AT 指令大部分相容SIM7600 系列，相容性強，適用於遠端資訊處理、監控設備、POS、工業路由器 、遠端診斷、衛星定位等物聯網應用。

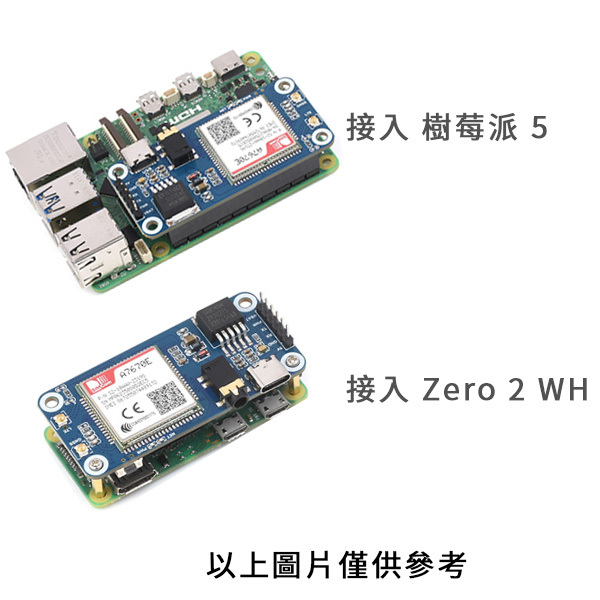

• 基於 Raspberry Pi 40PIN GPIO 介面設計，適用於 Raspberry Pi 系列主機板
• 支援 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等網路通訊協定
• 支援撥接上網、打電話、傳簡訊等功能
• 支援 LBS 基地台定位，可透過行動網路取得大致的位置資訊
• 支援 GPS、Beidou(北斗)、GLONASS 定位
• 支援 TTS 文字轉語音功能，可將中文或英文文字轉換為語音輸出
• 板載 USB 接頭，可用於測試 AT 指令、連網通訊等
• 板載音訊接頭，可接入耳機錄音、通話和 TTS 語音播放等
• 引出 A7670E 模組常用控制接腳，方便接取 Arduino/ESP32 等主控板
• 板載 SIM 卡槽，支援 1.8V 和 3V SIM 卡
• 板載 2 個 LED 指示燈，方便查看模組運作狀態
• 提供完善的配套資料手冊 (Raspberry/Jetson Nano/Arduino/ESP32 範例程式)

商品參數

支援多個國家頻段的LTE Cat-1 / 2G 網路

支援多國多頻段，主要適用於歐洲、東南亞、西亞、非洲、中國、韓國等國家或地區*

支援 Windows/Linux 撥接上網

• LTE Cat-1：上檔可達 5Mbps，下排可達 10Mbps
• EDGE：上下行可達 236.8Kbps
• GPRS：上下行可達 85.6Kbps

支持 GNSS 定位

支援 GPS、Beidou (北斗)、GLONASS

雲端通訊

支援 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等通訊協定

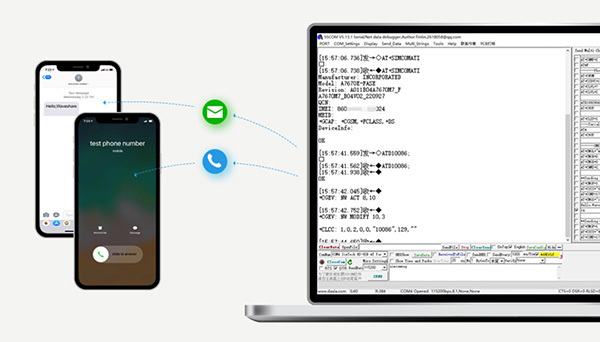

支援打電話、傳簡訊

支援 AT 指令打電話和發短訊，可透過耳麥介面通話

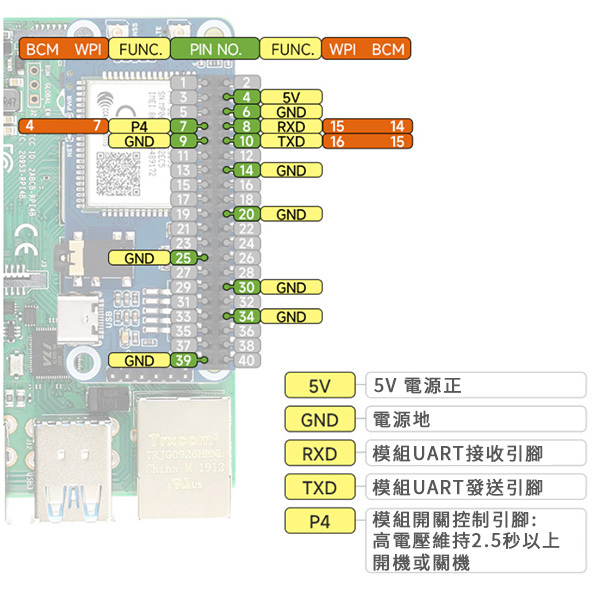

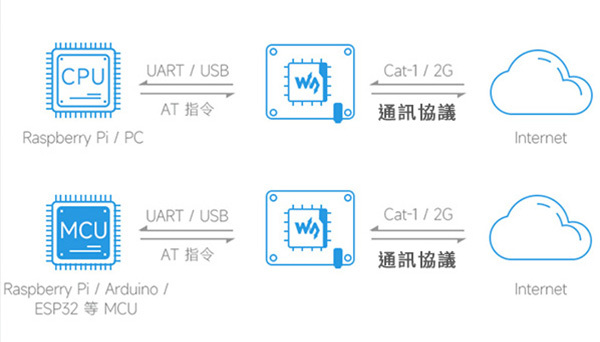

接頭定義

範例示範

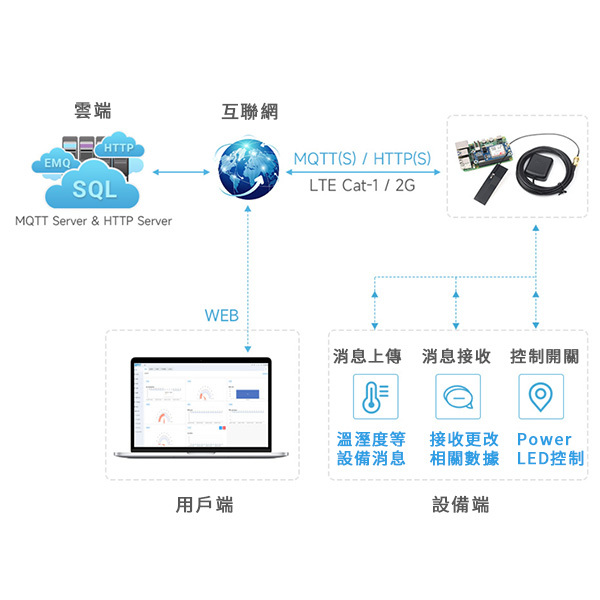

範例程式碼提供多種組合方式結合 Waveshare.cloud 物聯網連接演示使用輕量級 MQTT 協定實現資料視覺化服務

Waveshare.cloud雲端平台支援

• 提供存取教學課程和範例程式碼，可快速上手智慧物聯方案

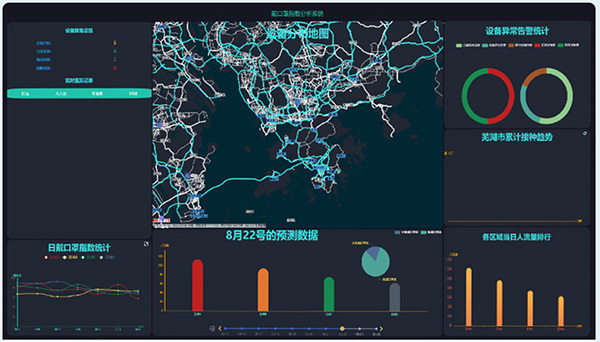

• 提供大螢幕視覺化數據展示，可滿足多種應用場景

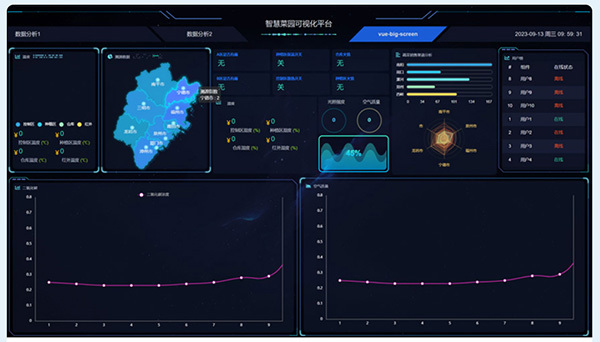

智慧菜園解決方案：本產品可透過 MQTT 回報菜園各種感測器數據，遠端控制設備開關、灌溉、施肥等。

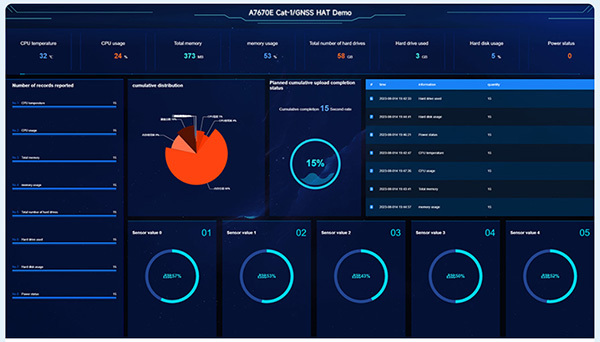

伺服器效能雲端監控：本產品可透過 MQTT 回報樹莓派伺服器的各項效能參數，透過雲端平台視覺化大螢幕即時監控運作狀態。

物聯網 GPS 移動定位：本產品可透過 MQTT 定時上報 GPS 定位模組的數據，實現行動偵測，動物或裝置定位追蹤等。

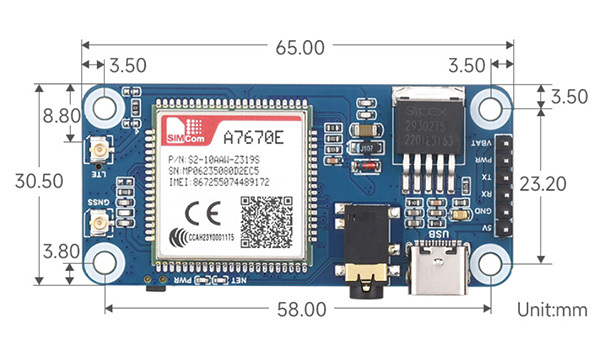

商品尺寸

出貨清單

• 樹莓派Cat-1/GSM/GPRS/GNSS擴充板 A7670E模組 x 1
