樹莓派 CM5 雙千兆乙太網路 Mini 擴充板模組

產品貨號：368031700239
區號：
品牌：Waveshare
原廠貨號：30916

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,630

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

此商品為預購商品，交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

雙千兆網口 CM5 擴充板

方便學習評估樹莓派計算模組或直接整合到產品中

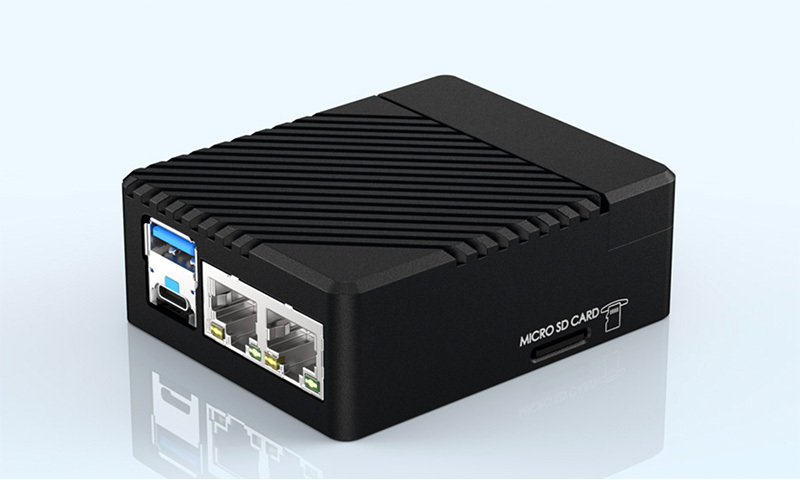

小板型設計，實用又靈巧

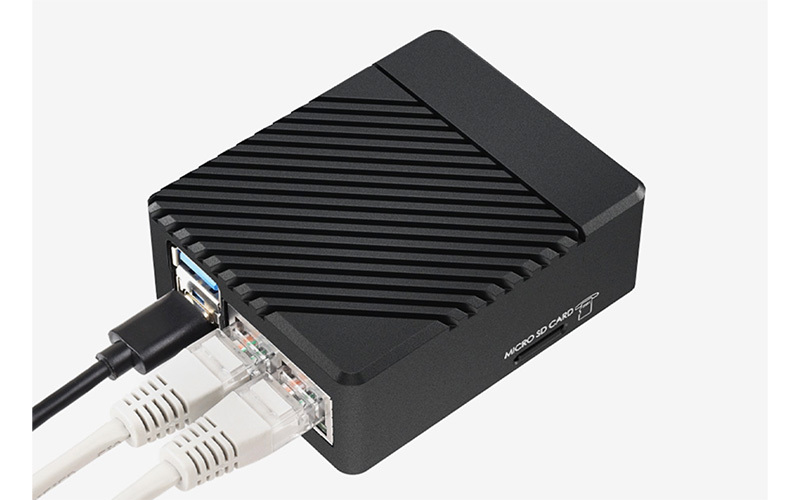

可加裝黑色金屬外殼

鋁合金外殼能夠保護擴充板，同時具有高效的散熱性能

本產品不含圖中的 CM5，如有需要，請另行購買

商品規格

CM5 卡座	適用於 Compute Module 5 所有版本
乙太網	雙千兆乙太網路 RJ45 介面
USB	USB 3.0 接口
連接器	Raspberry Pi 40PIN GPIO 介面
儲存	板載 Micro SD 卡插槽 (適用於不含 eMMC 的版本)
風扇介面	四線 SH1.0 接口，可調速、可測速，5V
電源輸入	5V，TypeC接口
擴展板尺寸	55.0 × 68.0 (mm)
外殼尺寸	61.0 × 75.0 × 27.5 (mm)

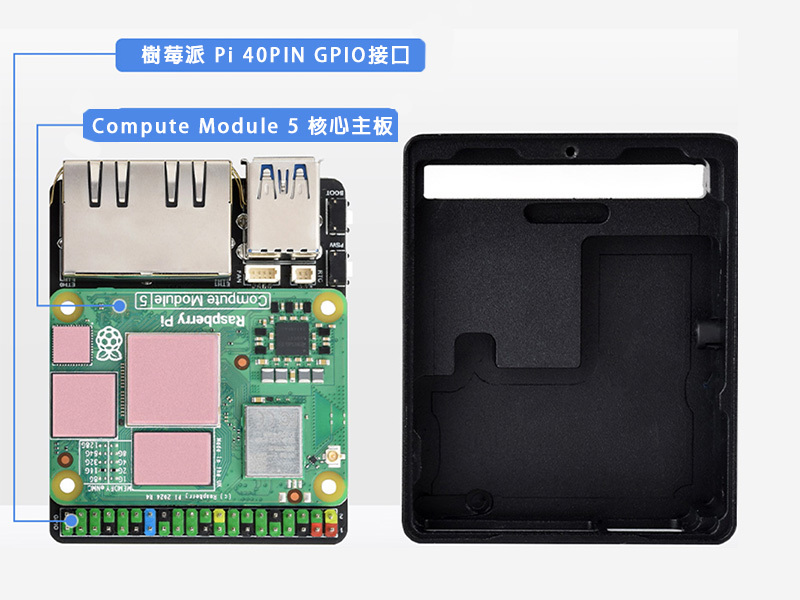

接入 CM5 主板

板載 40PIN GPIO 介面及標準的 CM5 連接器
支援接入 Compute Module 5 Lite / eMMC 系列主機板

本產品不含圖中的 CM5，如有需要，請另行購買

細緻的孔位設計

確保每個介面都能高度貼合主機板
接口處標註有清晰絲印，方便查看

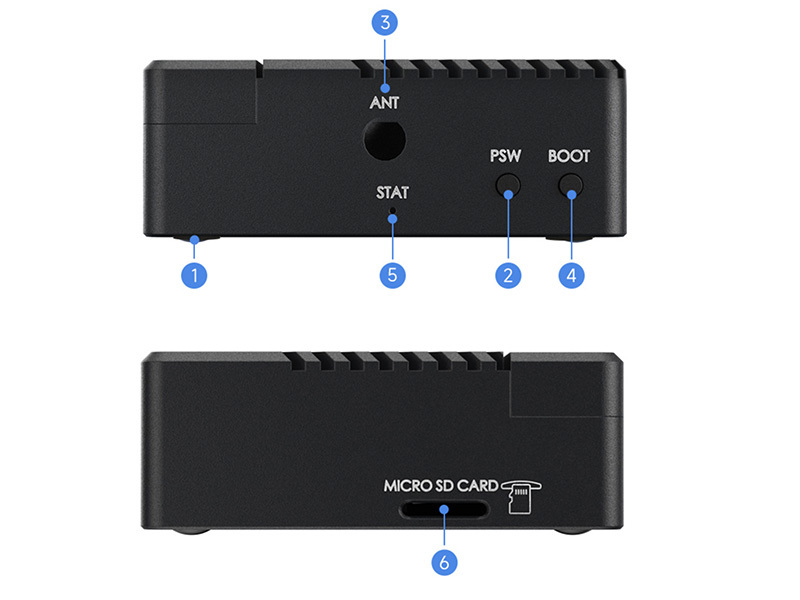

1	附贈可選擇安裝的底部防滑墊
2	PSW 按鈕，可使用按鍵開關機，不需要頻繁地拔插電源
3	天線接口，可外接天線變身無線路由器
4	BOOT 開關，方便燒錄系統
5	LED 指示燈，系統運作狀態一目了然
6	Micro SD 卡插槽，開孔精準，絲網印刷清晰明瞭

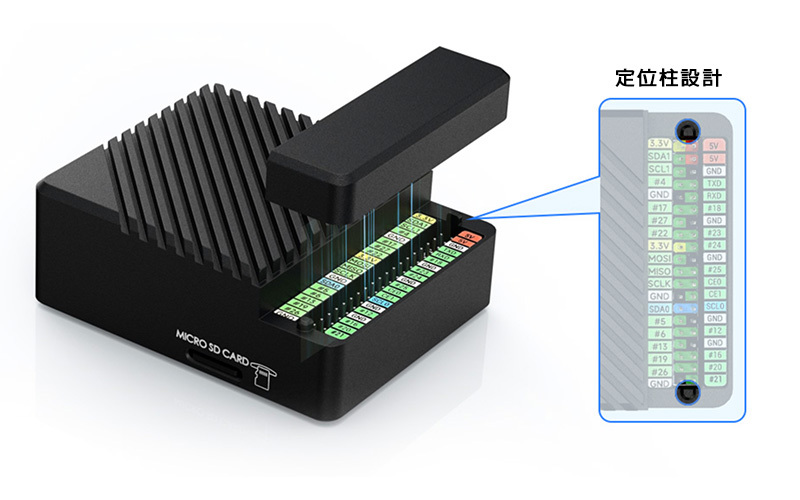

磁吸蓋板設計

蓋板採用可拆式磁吸方案，搭配定位柱實現自動重設功能

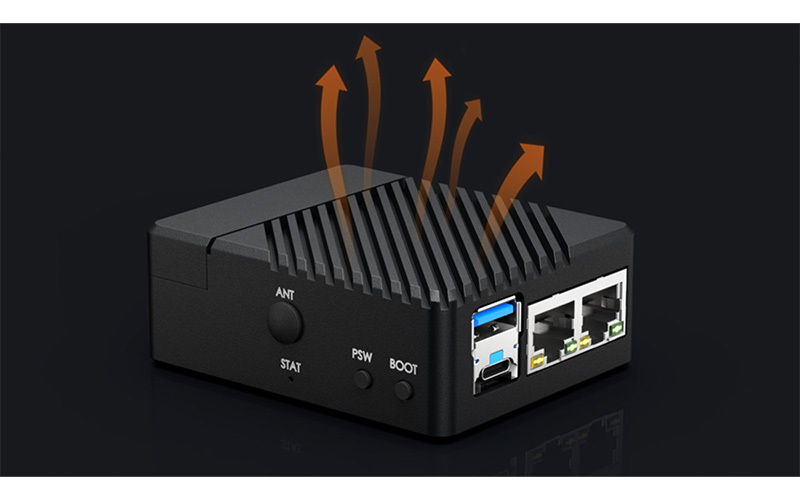

散熱設計

外殼整體為金屬材質，可大面積導熱散熱
配合散熱鰭片，散熱更有效率

應用範例

適用於專用功能需求的樹莓派或其他應用場景

組裝說明

1	40Pin GPIO接口	8	USB3.2 Gen1 Type-A 接口
	方便連接各種HAT模組		支援各種USB設備插入
2	CM5連接器	9	TypeC 接口
	適用於 Compute Module 5 的所有版本		5V 供電接口，也可以作為 eMMC 燒錄接口
3	PSW 按鈕	10	Micro SD 卡接口
			用於接入帶系統的 Micro SD 卡，以啟動 Compute Module 5 Lite
4	BOOT 按鈕	11	RTL8111H
			千兆網路卡晶片
5	RTC電池接口	12	SYSTEM 系統功能切換
	方便接入RTC電池		EEPROM_WP：防止 EEPROM 被改寫 WiFi_DIS：Wi-Fi 停用，僅供具有 Wi-Fi 模組的 CM5 版本使用 BT_DIS：藍牙停用，僅供使用 Wi-Fi 模組的 CM5 版本使用
6	風扇接口	13	指示燈
	方便接入散熱風扇，支援調速和測速		紅燈：指示樹莓派電源狀態綠燈：指示樹莓派工作狀態
7	RJ45雙千兆網口
	雙路 RJ45 千兆網口，支援 10M / 100M / 1000M 網路接入 ETHERNET 0：CM5 原生網口 ETHERNET 1：PCIe 擴充網口

商品尺寸

文件下載

Datasheet

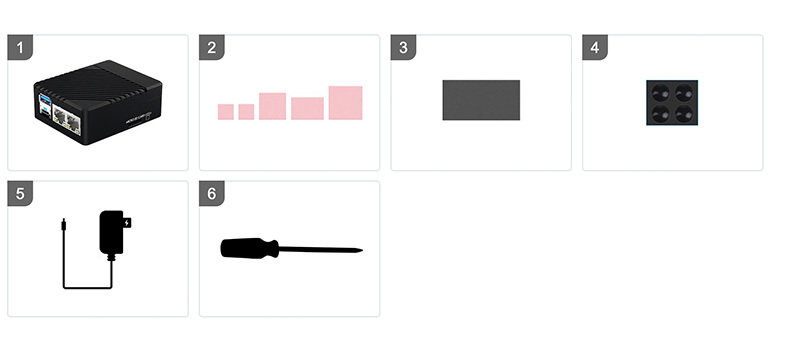

出貨清單

樹莓派 CM5 雙千兆乙太網路 Mini 擴充板模組 x 1

1.CM5-DUAL-ETH-MINI-BOX ×1
2.矽膠散熱貼 (5PCS) ×1
3.導熱矽膠 ×1
4.黑色防滑膠粒 (4PCS) ×1
5.27W 中規電源 ×1
6.螺絲刀 x1
