Modbus RTU/TCP 8路乙太網繼電器模組

商品簡介

本產品是一款專為工業現場設計的 8 路乙太網控制式繼電器模組，具備 8 路數位輸入（DI），支援 Modbus RTU / Modbus TCP 協議，可透過 PoE 或 DC 7～36V 供電，並採用導軌式 ABS 外殼設計。模組具備操作簡單、通訊快速、運作穩定、可靠性高等特點，適用於需遠端控制或自動化整合的工控系統與物聯網應用。

商品特徵：

• 支援 瞬開／瞬斷 功能，可在指令中設定時間參數，讓繼電器自動「延時啟動或關閉」。
• 支援 DC 7～36V 寬電壓供電，以及 PoE 乙太網供電（IEEE 802.3af）。
• 支援以 MQTT 協議 控制繼電器，並提供阿里雲 MQTT 範例。
• 板載 光耦隔離，避免繼電器高電壓端干擾低電壓控制電路。
• 採用 專用繼電器驅動 IC，內建反向保護二極體，提升驅動能力與穩定度。
• 數位輸入（DI）具 雙向光耦隔離，支援 無源（乾接點）與有源（濕接點，NPN/PNP） 訊號輸入，並內建 去抖動演算法。繼電器可設定「開關輸入觸發模式」或「翻轉模式」。
• 防反接設計，避免因電源正負極接反導致損壞。
• 採用高品質繼電器，可承受負載：≤10A 250V AC 或 ≤10A 30V DC。
• 導軌式 ABS 外殼，便於安裝並提升安全性。
• 板載 4 顆 LED 指示燈與乙太網燈號，可用於監看 MCU 狀態與通訊狀態。

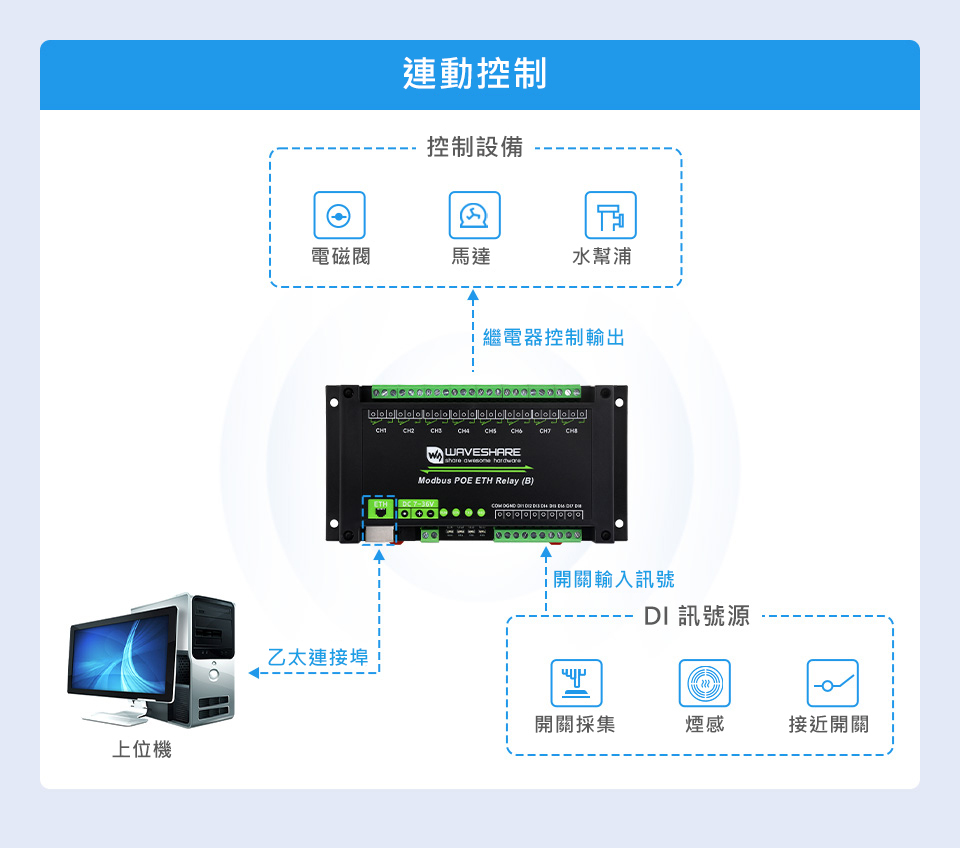

基本功能

支援透過乙太網以 Modbus RTU / Modbus TCP 指令讀取數位輸入（DI），並可根據輸入狀態控制繼電器輸出。

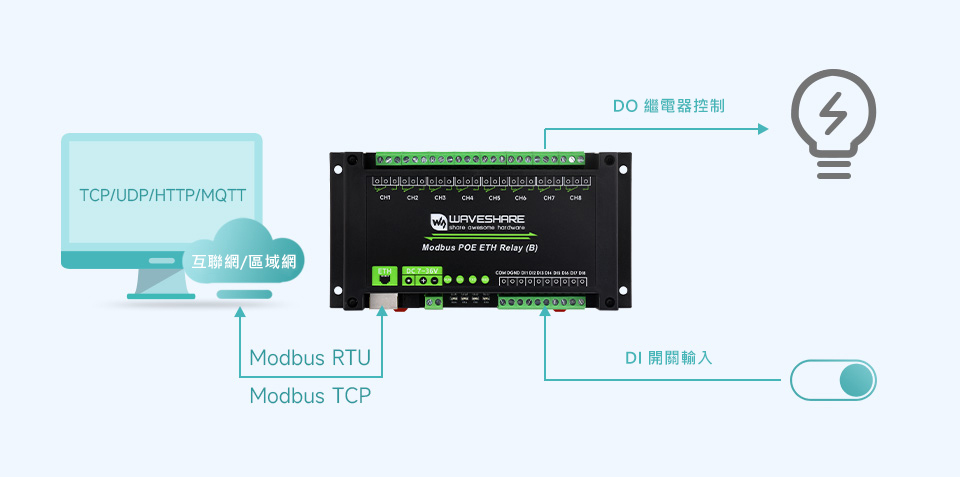

多組網路通訊模式

支援 TCP Server、TCP Client、UDP、UDP Multicast、HTTP、MQTT 等多種網路通訊模式，同時支援 Modbus RTU 及 Modbus TCP 協議。

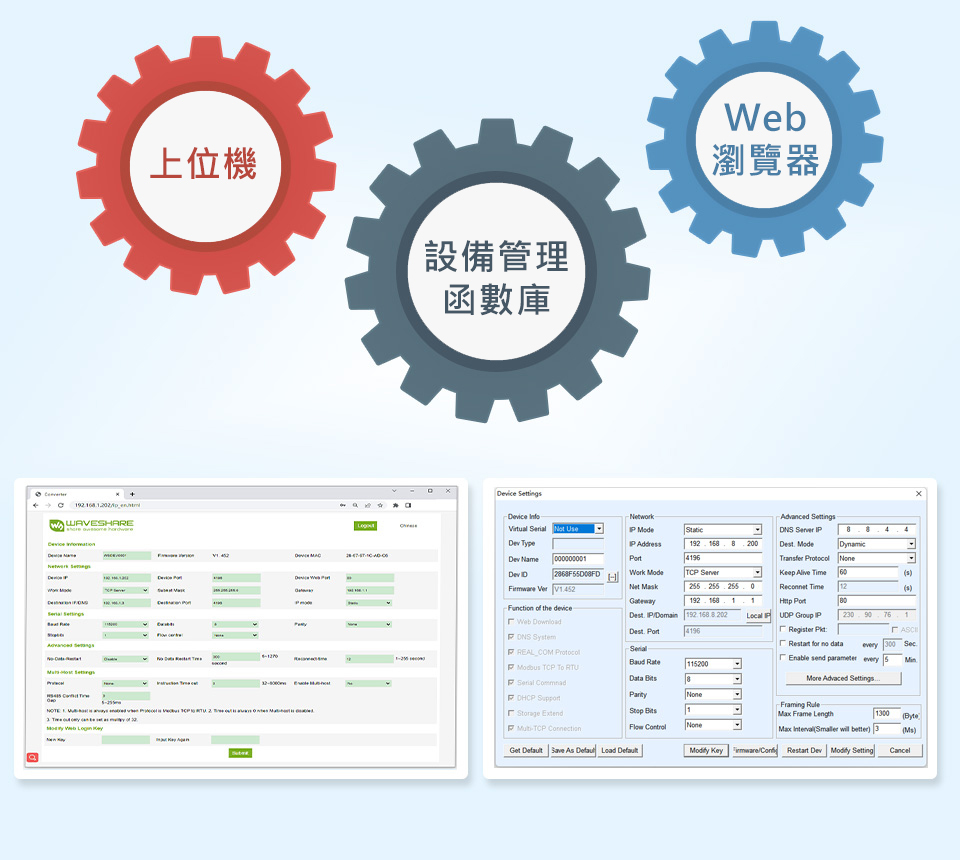

多種配置方式

支援軟體設定與 Web Browser 瀏覽器設定、DHCP 自動取得 IP 位址、DNS 解析域名連線。

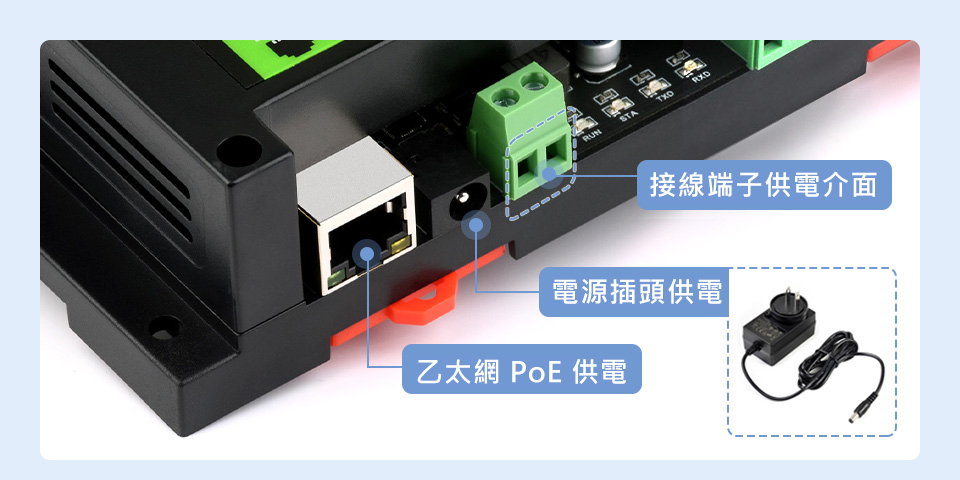

多種供電方式與寬電壓輸入

• DC 插頭式供電（5.5 × 2.1 mm）。
• 接線端子供電：DC 7～36V 寬電壓輸入。
• 乙太網 PoE 供電（符合 IEEE 802.3af）。

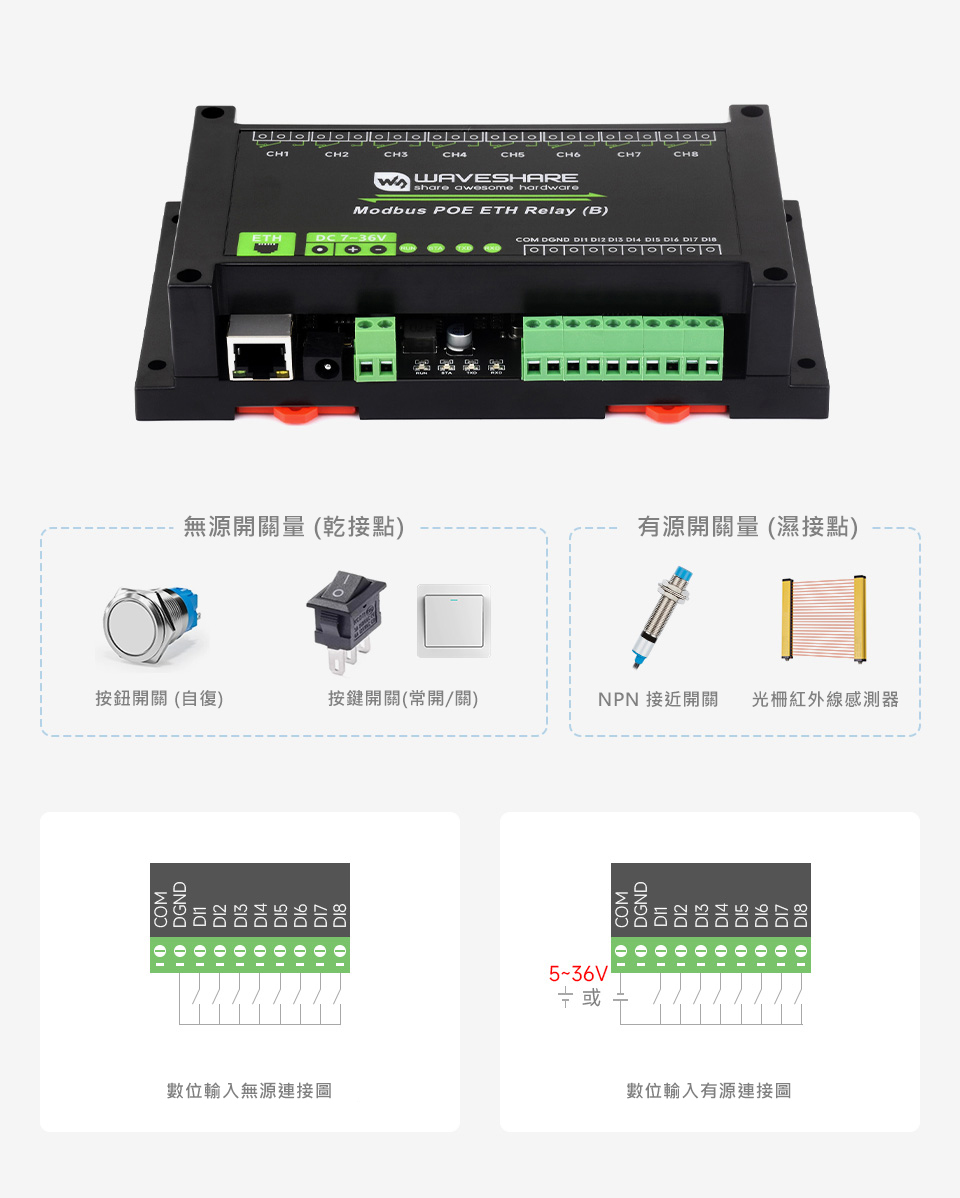

數位輸入（DI）

內建雙向光耦隔離，並支援無源與有源（NPN / PNP）訊號輸入。

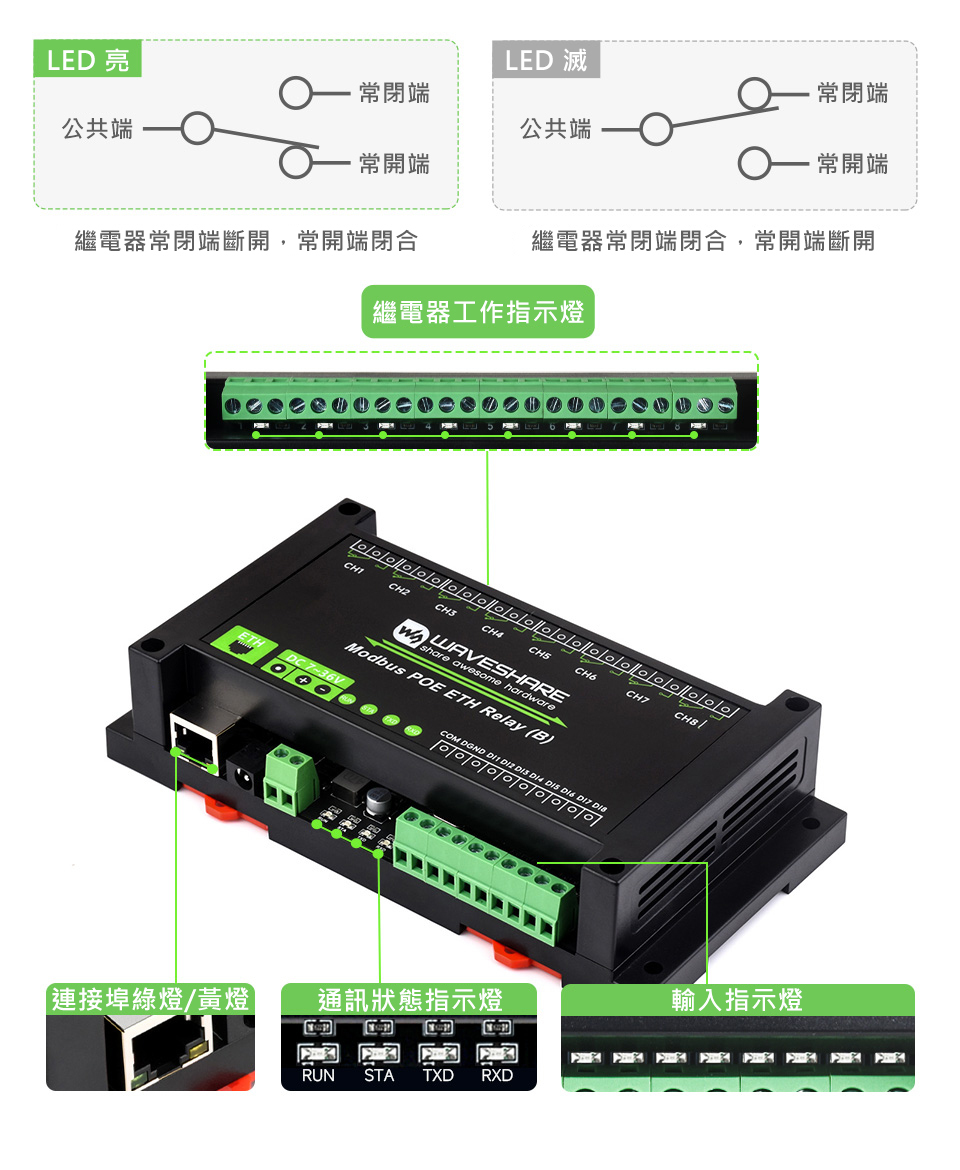

介面與指示燈

模組具備多組 LED 指示燈，可觀察運作狀態：

• RUN 燈：乙太網運行指示，正常運作時閃爍。
• STA 燈：MCU 指示燈，主控正常工作時閃爍。
• TXD 燈：資料傳送時閃爍。
• RXD 燈：資料接收時閃爍。
• 乙太網綠燈：連線建立後亮起。
• 乙太網黃燈：網路數據活動時變化。

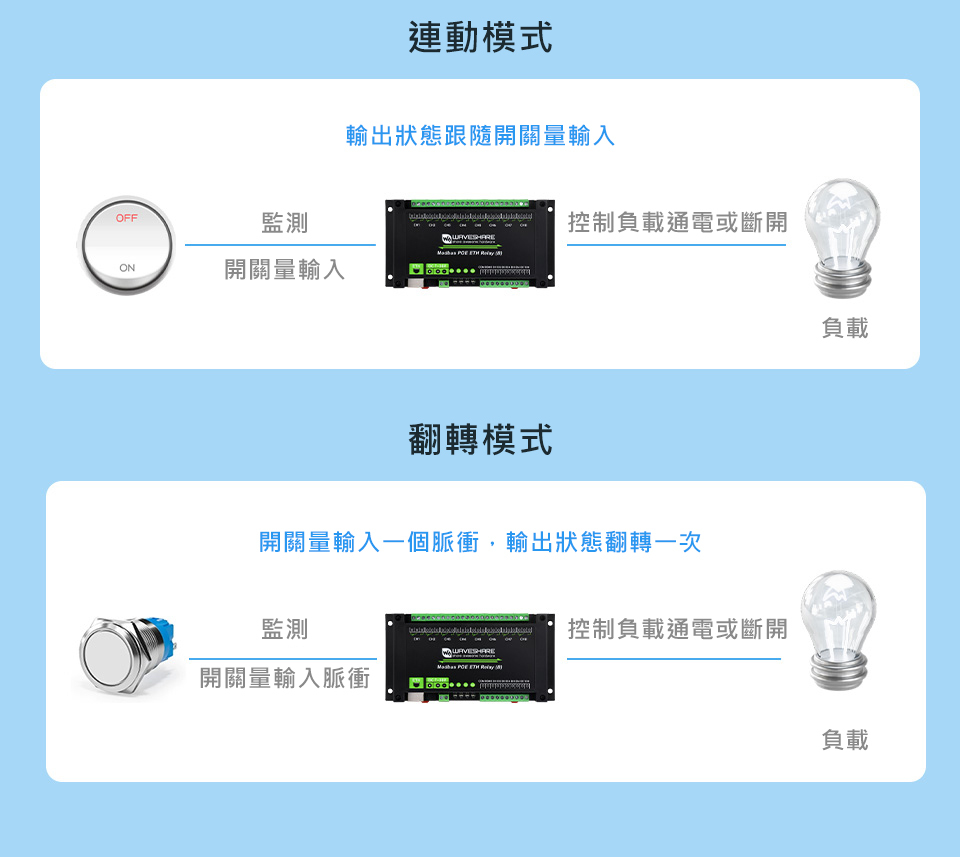

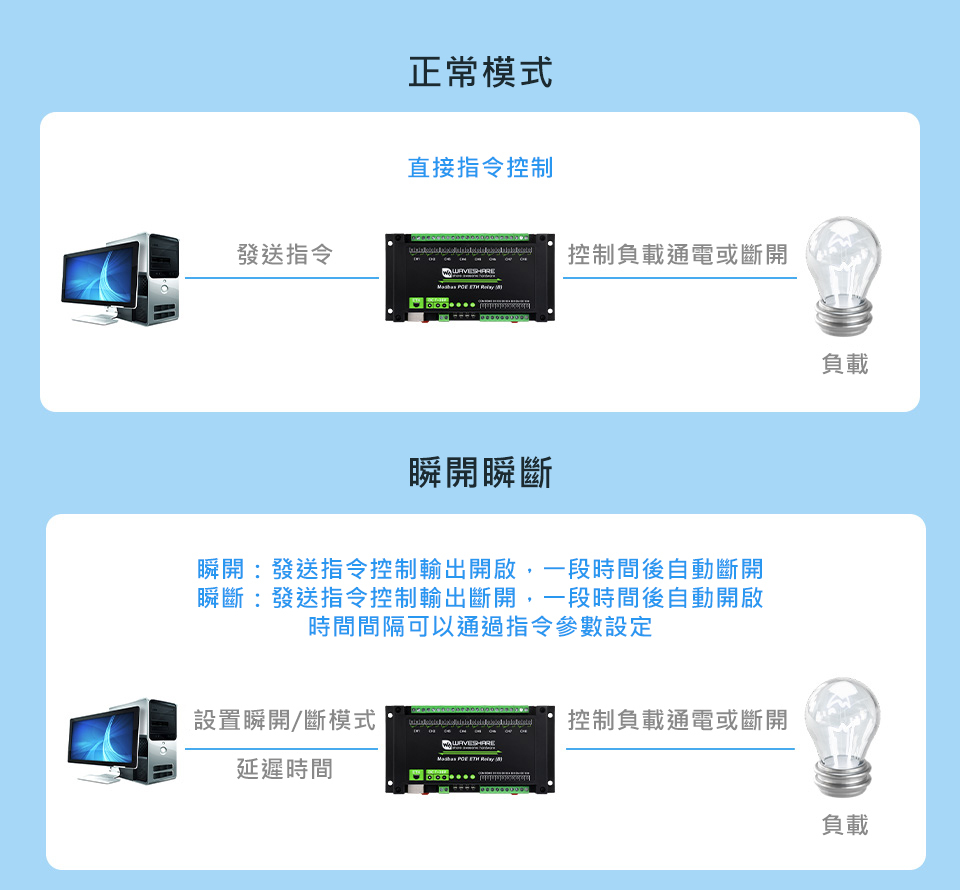

多種繼電器控制模式

• 每路繼電器可 獨立設定控制模式，可搭配瞬開、瞬斷、觸發模式、翻轉模式等多種方式，適用於各類自動化場景。

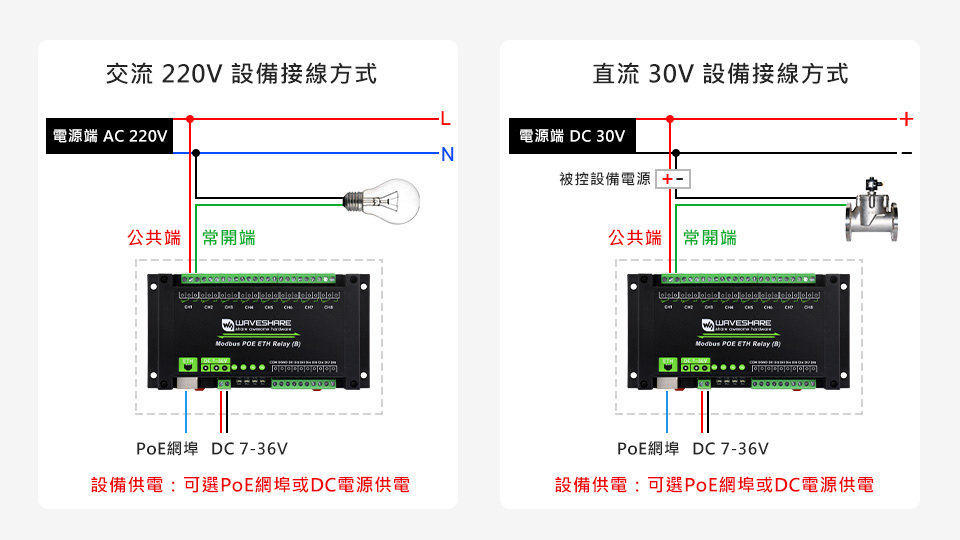

繼電器端子連接

• 每路繼電器提供 常開（NO） 與 常閉（NC） 觸點。
• 觸點容量：≤10A 250V AC 或 ≤10A 30V DC。
• 可直接控制一般 220V AC 家電，也可控制 30V 以下 DC 負載。

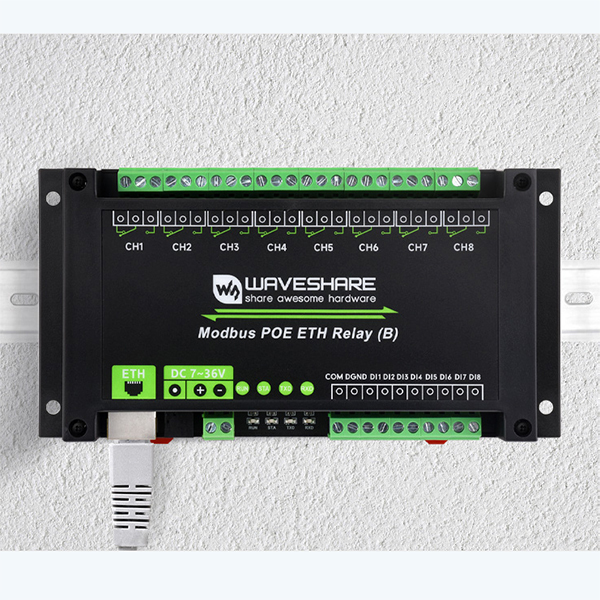

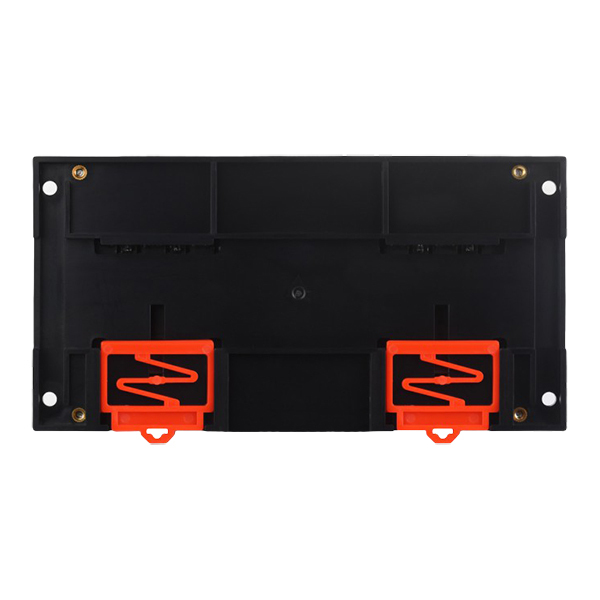

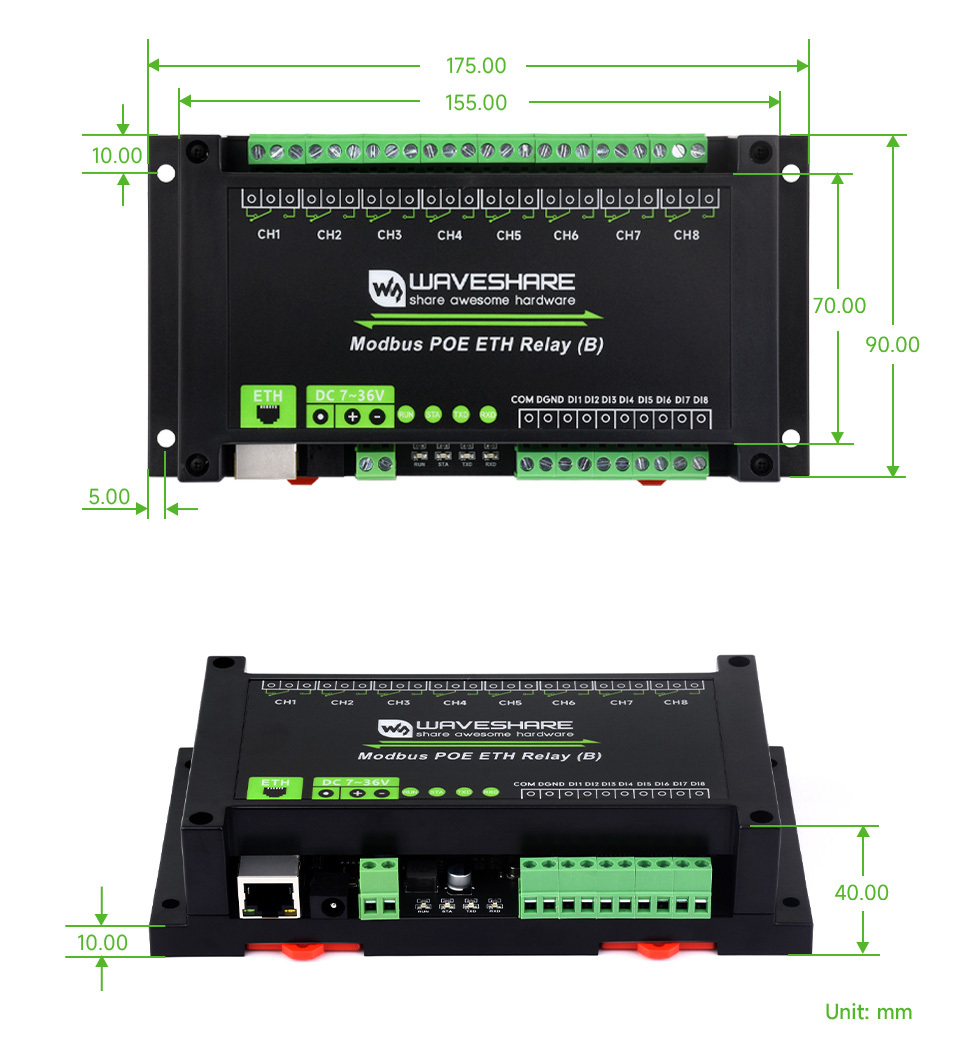

導軌式外殼設計

採用導軌式 ABS 防護外殼，易於安裝，可提升電氣安全性。

應用範圍：

• 工業控制
• 閥門控制、幫浦站控制
• 自動化產線、無人值守系統
• 智慧家居
• 空調、門禁系統、空氣清淨設備
• 熱水器、家電啟停控制
• 智慧農業
• 捲簾電機、鼓風機控制
• 畜牧養殖
• 排風扇、照明、供水與餵食設備

商品規格

• 供電方式：PoE（IEEE 802.3af）、DC 5.5×2.1 插頭、接線端子（7～36V DC）
• 通訊介面：乙太網（支援 IEEE 802.3af PoE）
• 繼電器數量：8 路
• 觸點型式：常開（NO）、常閉（NC）
• 觸點負載：≤10A 250V AC，或 ≤10A 30V DC
• 數位輸入（DI）：8DI，5～36V，支援乾接點與濕接點（NPN / PNP），內建光耦隔離
• Modbus 協議：Modbus RTU / Modbus TCP

文件下載

官方原廠技術資料 (用戶手冊、範例程式、使用資料)

出貨清單

• Modbus RTU/TCP 8路乙太網繼電器模組 x 1
