ESP32-S3 4.3吋LCD電容觸控開發板 800x480(帶外殼)

產品貨號：368031700282
區號：
品牌：Waveshare
原廠貨號：28141

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,650

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

ESP32-S3-Touch-LCD-4.3B 是一款支援 2.4GHz WiFi 和 BLE 5 的微控制器開發板。整合大容量 Flash 和 PSRAM，板載 4.3 吋 LCD 電容觸控屏，可流暢運行 LVGL 等 GUI 介面程式；結合多種外設接口，快速開發 ESP32-S3 的 HMI 等應用。

商品特色

搭載高效能 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz
支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板載天線
內建 512KB SRAM 和 384KB ROM，疊封 16MB Flash 和 8MB PSRAM
板載 4.3 吋 LCD 電容觸控屏，800 × 480 分辨率，65K 彩色
支援 I2C 介面控制電容觸摸，5 點觸控，支援中斷
板載穩壓晶片，支援 7~36V 寬電壓供電

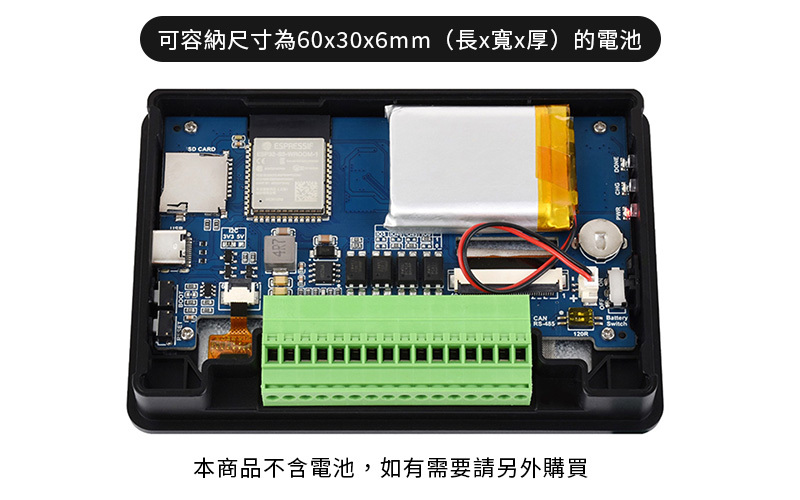

板載 RTC 晶片和電池座，安裝電池後實現掉電時間不遺失
板載 CAN、RS485、I2C 介面、Micro SD 卡座、MX1.25 2P 電池介面與數位量隔離型 IO 等資源
輸入帶雙向光耦隔離，支援被動和主動開關量輸入，有源支援正電壓、負電壓
輸出帶光耦隔離，驅動能力更強，灌電流可達 450mA (MAX)
外置 LED 指示燈，方便查看電源跟電池充電狀態
支援靈活時鐘，模組電源單獨設定等精確控制，實現多場景低功耗模式

應用場景

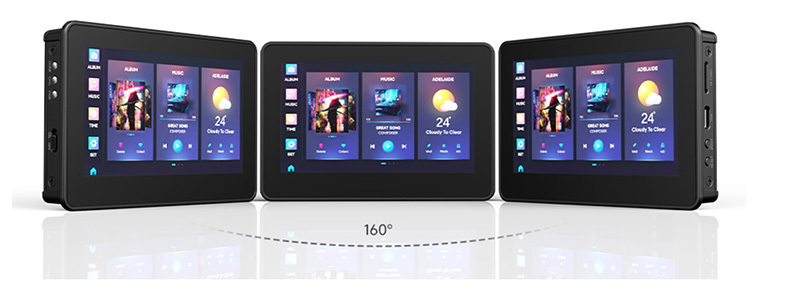

IPS 顯示面板

優質的顯示性能，可視角度為 160°

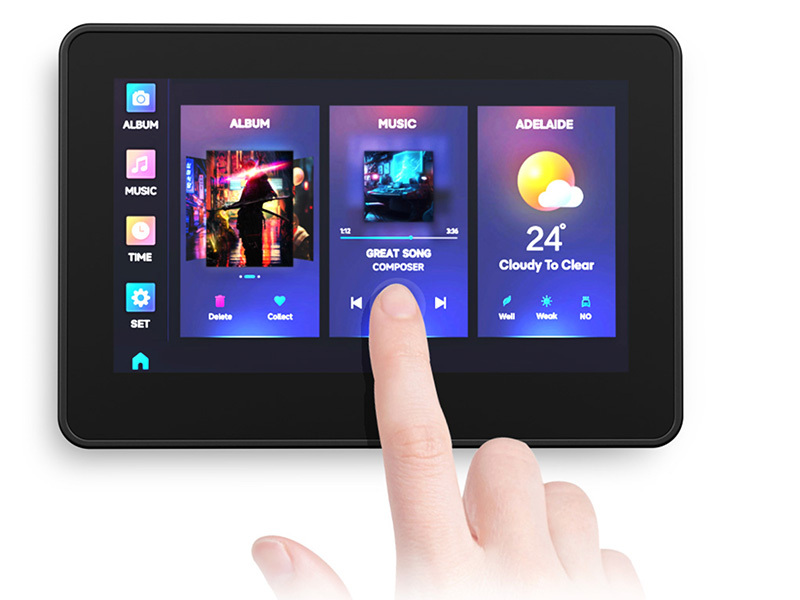

電容式 5 點觸控

輕輕觸控，所見即所得，靈活操作暢享多點 UI 交互
透過 I2C 訊號，引出觸控功能，支援 5 點觸控

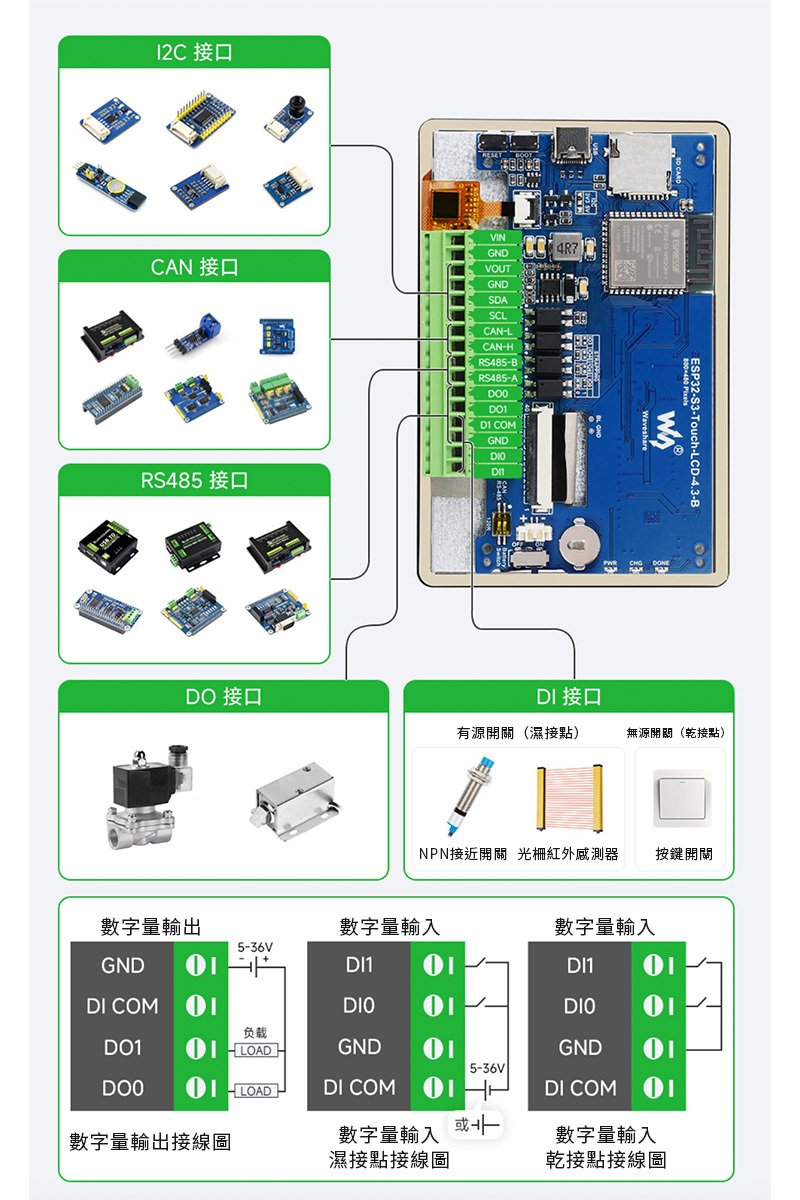

支援擴展多種週邊

可透過 CAN、RS485、I2C 和隔離 IO 等介面存取更多擴充設備

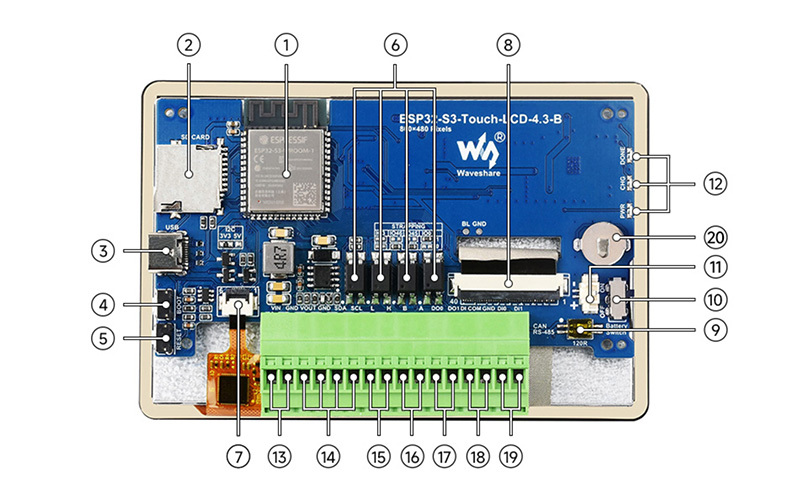

1	ESP32-S3-WROOM-1-N16R8 WiFi 藍牙 SoC 模組，240MHz 運作頻率，封裝 8MB PSRAM 和 16MB Flash	11	3.7V 單顆鋰電池 1.25 接口

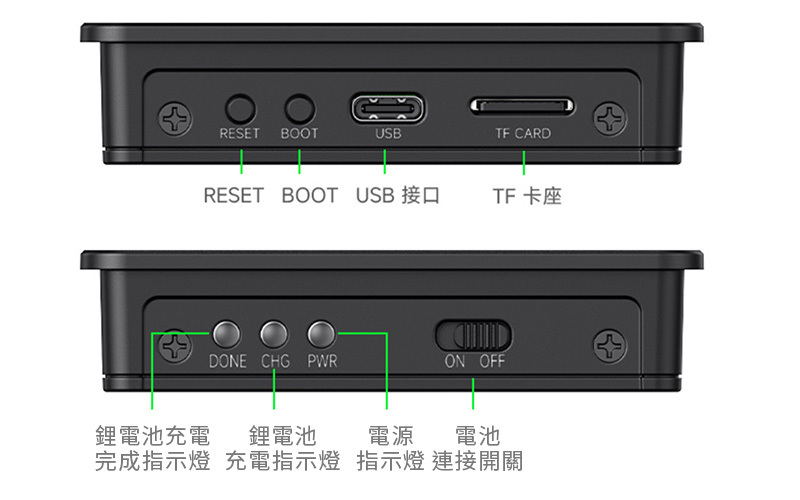

2	Micro SD卡座	12	指示燈： DONE：鋰電池充電完成指示燈 CHG：鋰電池充電指示燈 PWR：電源指示燈 (有連接電源，沒有連接電池或開關關閉，則 CHG 閃爍 DONE 常亮)
3	USB Type-C	13	7-36V DC 供電
4	BOOT按鍵：按住上電進行程序燒錄	14	I2C 介面:VOUT 輸出 5V/3.3V (由板載電阻切換，二選一)
5	Reset按鍵：按下重設控制器	15	CAN
6	光耦隔離	16	RS485 接線端子
7	螢幕觸控接線端子	17	數位輸出:5~36V，開漏輸出，輸出負載 450mA/通道 (MAX)
8	4.3 吋螢幕接線端子	18	輸入訊號公共端不接懸空：乾接點被動輸入接電源正極：低電平觸發，NPN 型濕接主動輸入，電壓 5V-36V DC 接電源負極：高電平觸發，PNP 型濕接主動輸入，電壓 5V-36V DC
9	CAN 和 RS485 終端電阻開關:預設關閉	19	數位輸入:5~36V，被動輸入/主動輸入 (NPN 型或 PNP 型)
10	電池連接開關 ON：連接電池 OFF：斷開電池	20	RTC電池座：規格為CR927
