樹莓派 Pi 5 PCIe 轉 M.2 4G/5G 擴展板（USB 3.2）

商品簡介

專為 Raspberry Pi 5 設計的 PCIe 轉 USB 3.2 與 M.2 擴展板，支援 PCIe ×1 Gen2 模式，提供高速資料傳輸與低延遲通訊效能。板載 M.2（NGFF）Key B 插槽，可相容 3042 / 3052 尺寸之 4G/5G 模組（如 SIMCom、Quectel 系列），適用於行動網路連線與各類嵌入式應用。擴展板整合 3 組 USB 3.2 Gen1 介面，方便連接多種高速周邊設備，並支援透過 PCIe 擴展 USB 功能。採用 HAT+ 標準設計，內建 I2C EEPROM，並支援 Raspberry Pi 40Pin GPIO 堆疊擴展，提升系統整合彈性。

此外，板載 Type-C 介面可用於電腦連接進行 4G/5G 網路測試、模組除錯與韌體更新，亦可作為外部供電來源。內建電源監控功能，可即時量測模組電壓、電流與功耗狀態，搭配 SIM 卡槽（Nano-SIM）、指示燈與實體按鍵，方便使用者進行系統開發與狀態監控。整體設計亦考量散熱需求，預留風扇安裝孔位與通風結構，並搭配專用 5G 四合一 PCB 天線，提升安裝整潔度與訊號應用彈性，適合應用於遠端通訊、IoT 裝置與行動網路開發等情境。

商品特徵：

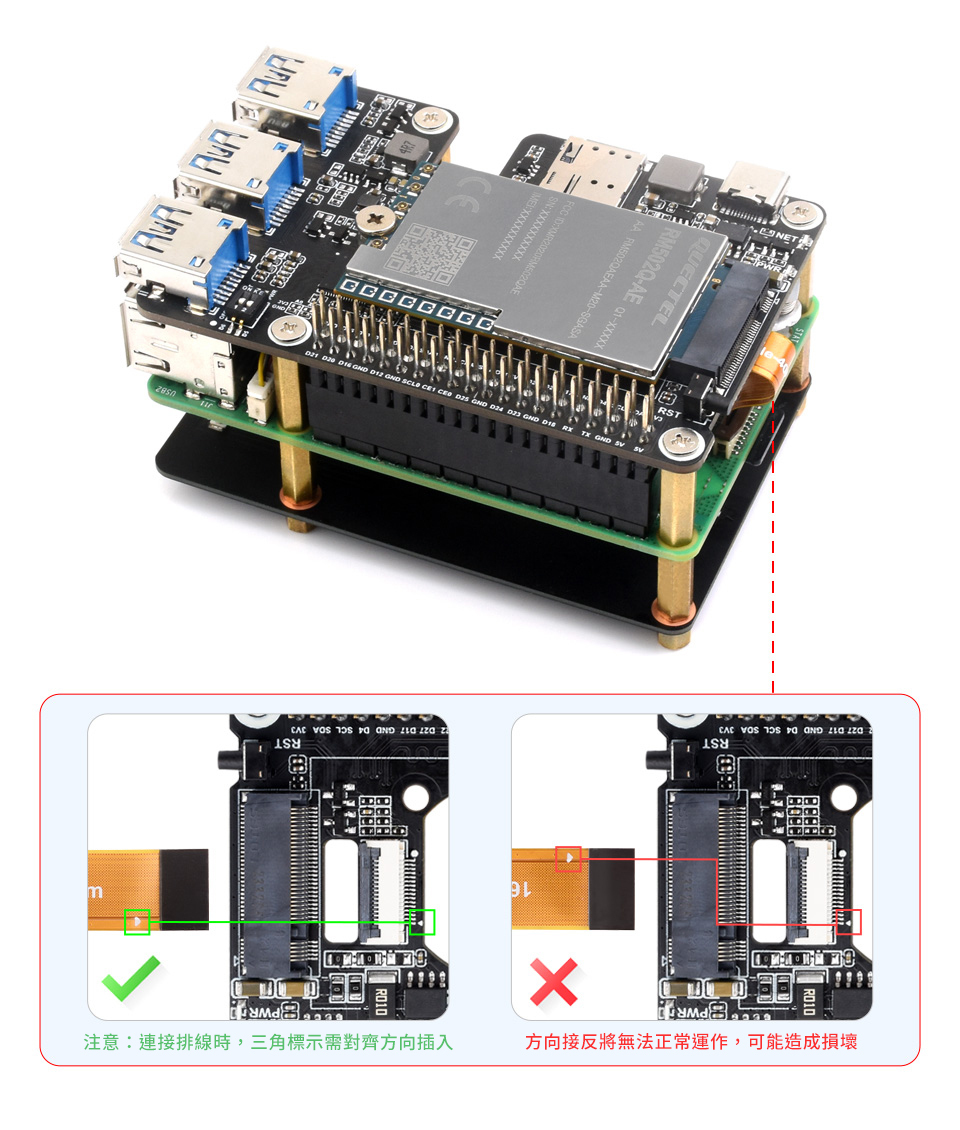

• 專為 Raspberry Pi 5 設計，符合 HAT+ 標準，板載 PCIe 介面，透過 16Pin 排線可直接連接 Raspberry Pi 5

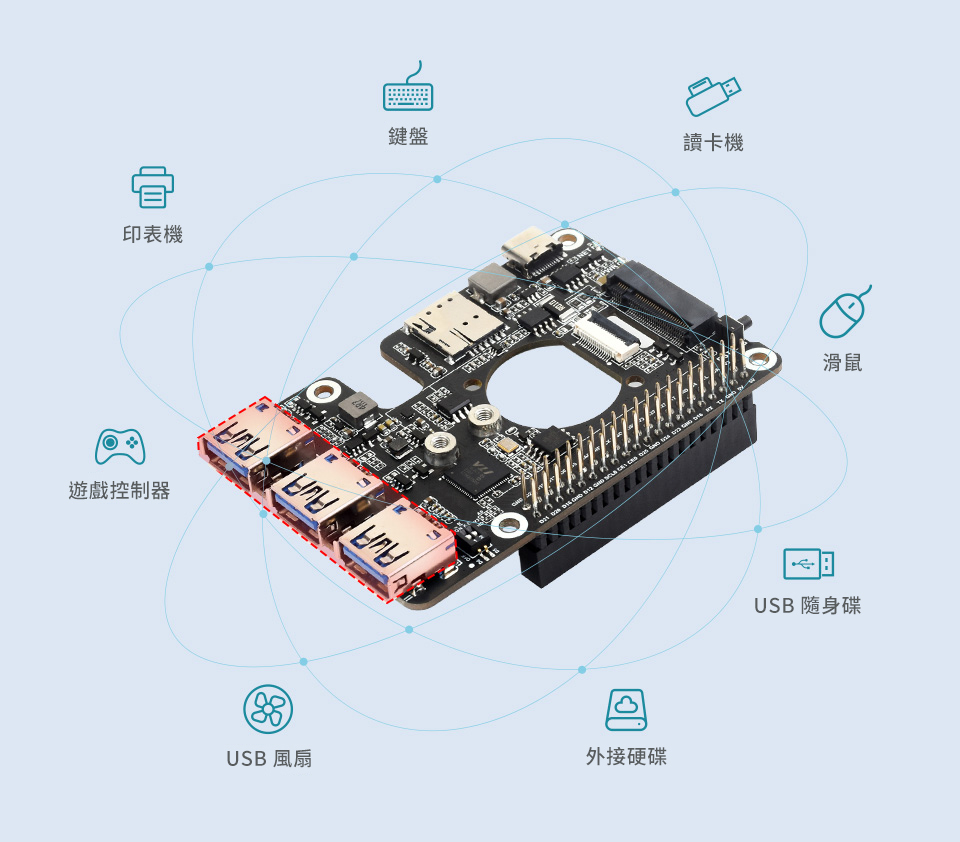

• 內建 3 組 USB 3.2 Gen1 高速介面，透過 PCIe 擴展，方便連接多種周邊設備

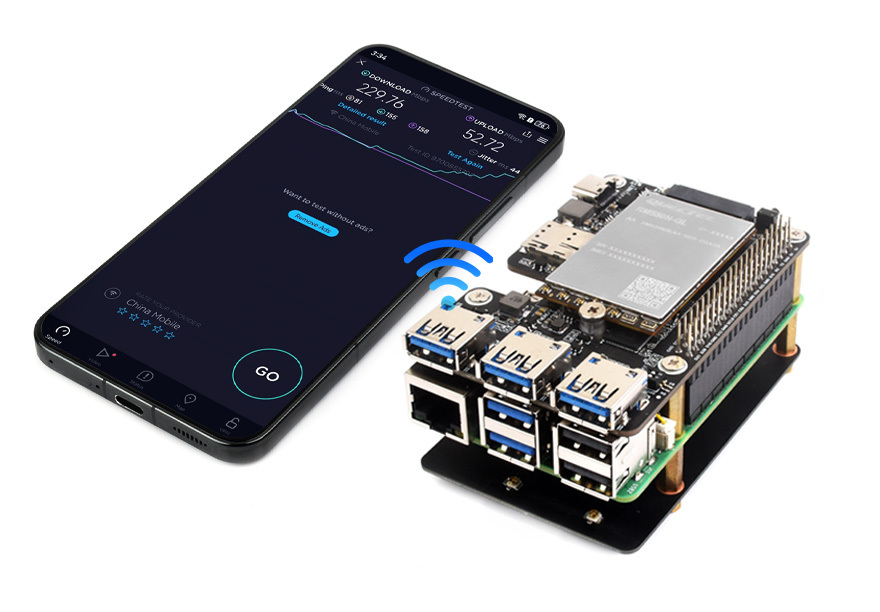

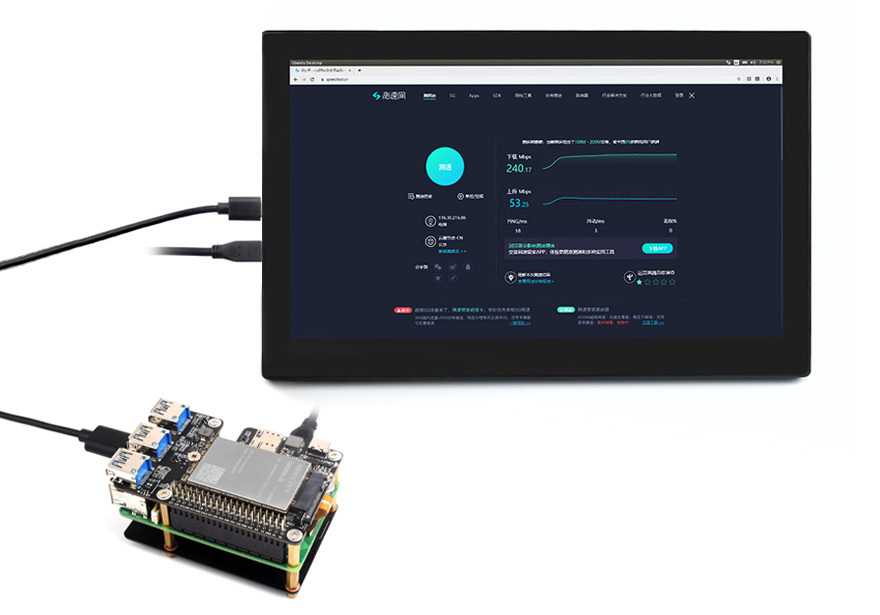

• 支援多種作業系統，包括 Raspberry Pi OS、Ubuntu、OpenWRT

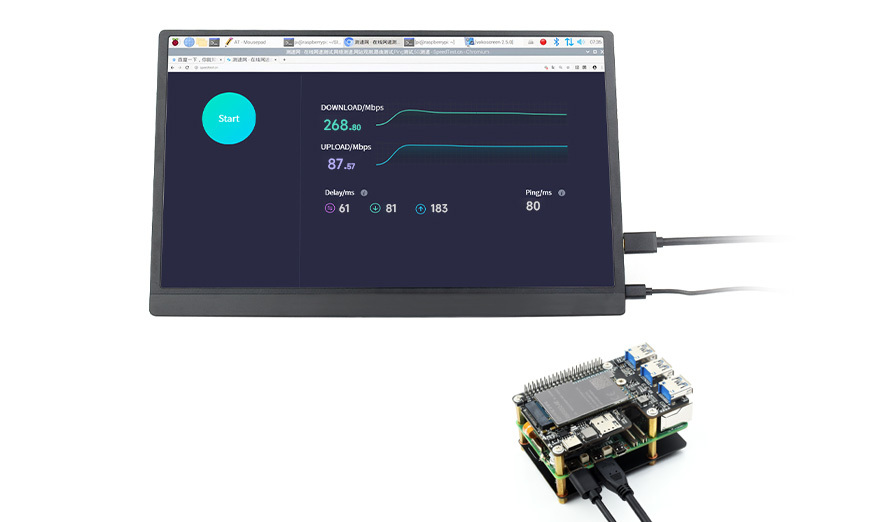

Raspberry Pi OS


OpenWRT


Ubuntu

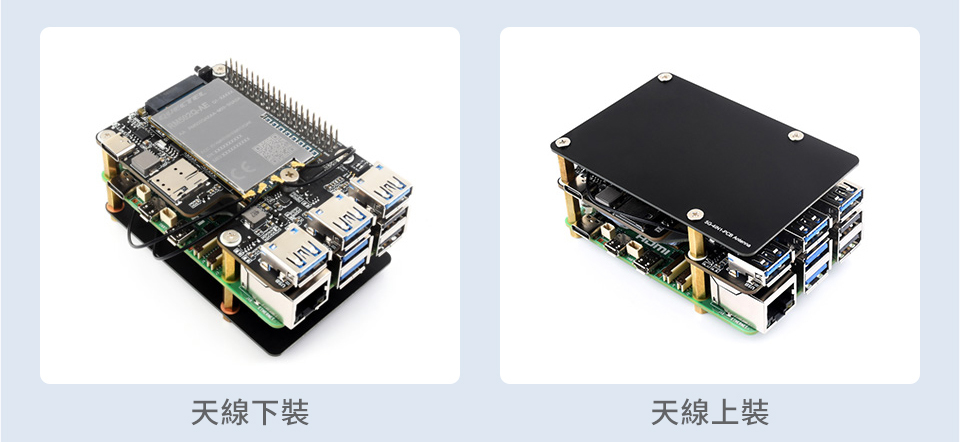

• 搭配專用 5G 四合一 PCB 天線，支援上裝與下裝方式，安裝彈性高且訊號穩定

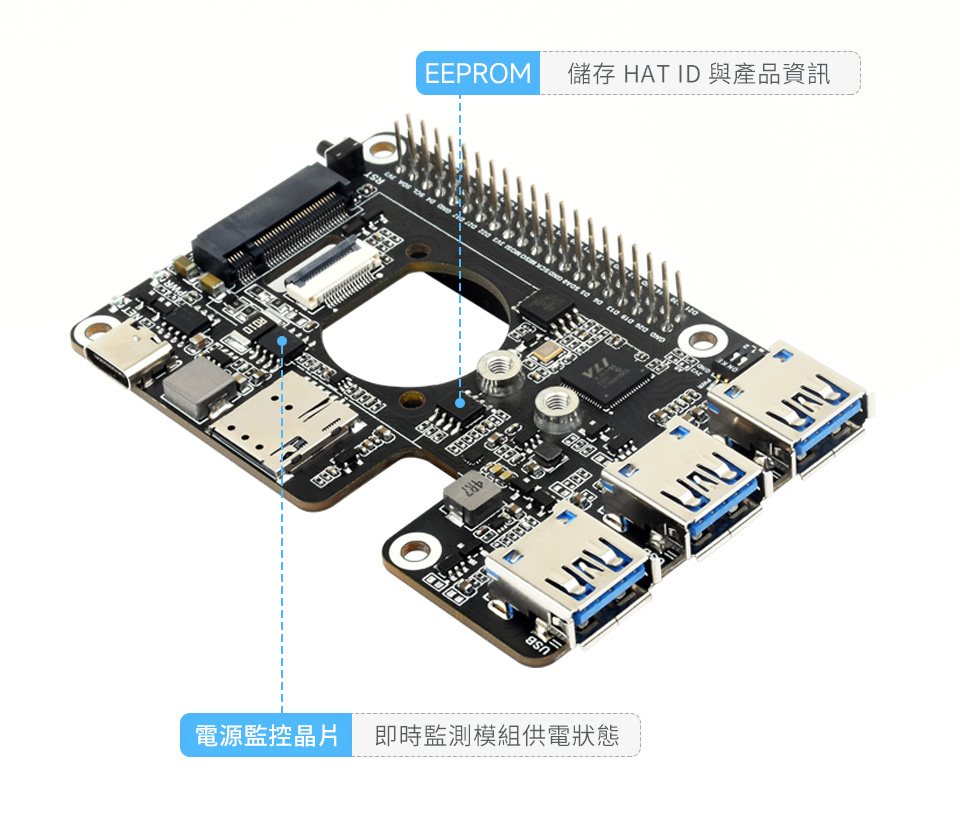

• 內建電源監控晶片與 EEPROM，可透過 I2C 即時量測電壓、電流與功耗，並儲存 HAT ID 與產品資訊

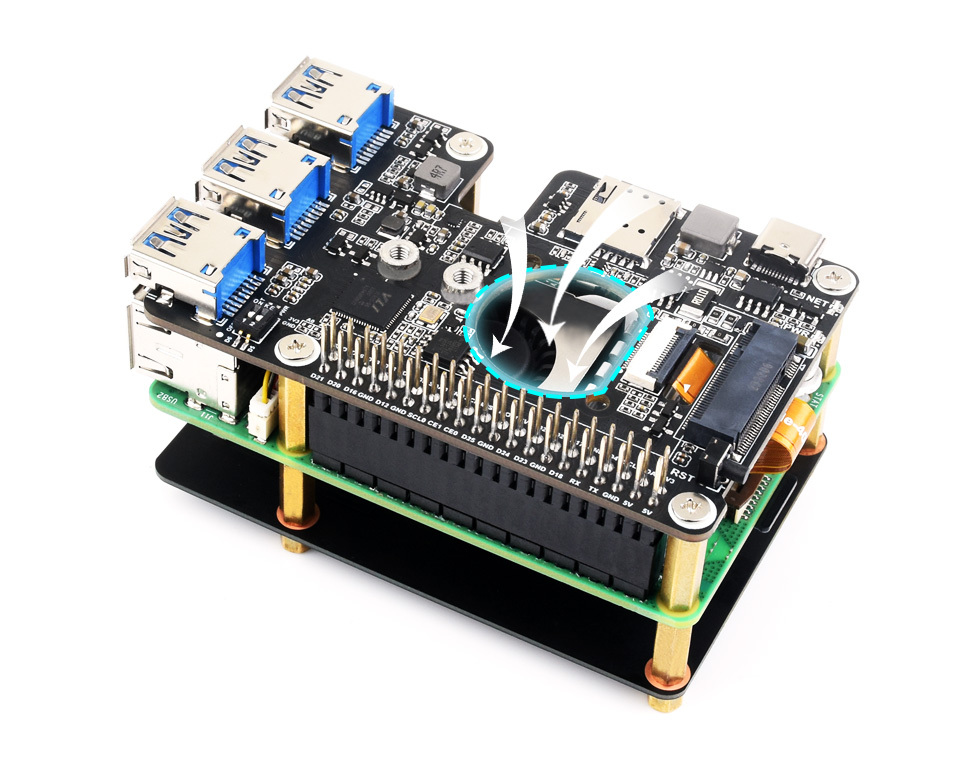

• 預留風扇安裝孔與通風設計，有效提升散熱效率，使系統運行更穩定

應用範圍：

• 工業級路由器
• 家用網路閘道
• 機上盒
• 工業型筆記型電腦
• 一般消費型筆記型電腦應用
• 工業級 PDA
• 強固型工業平板電腦
• 數位看板

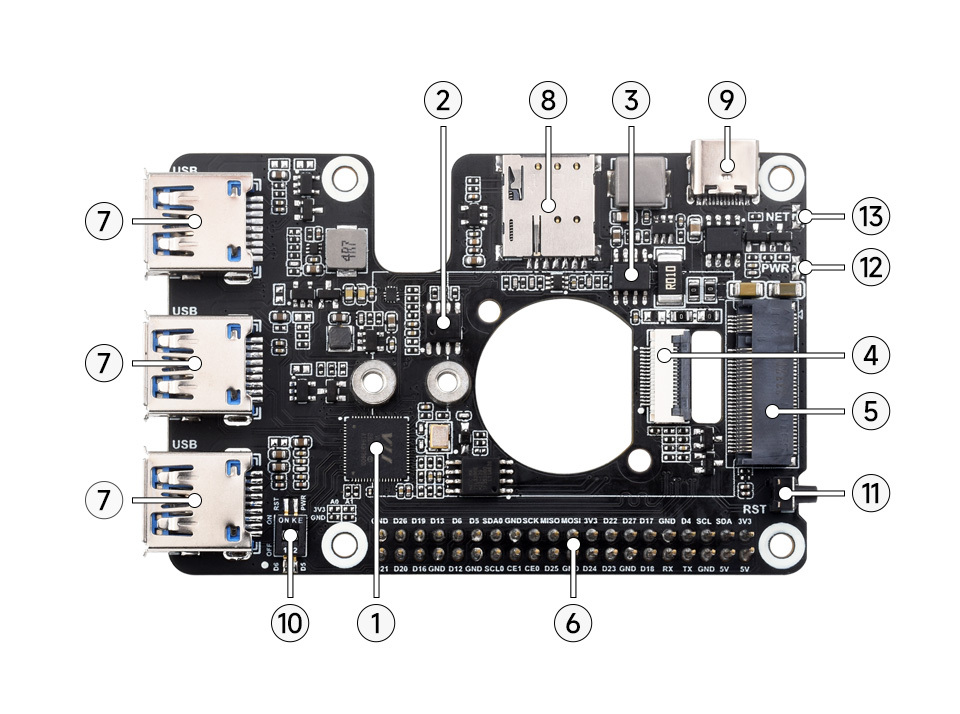

硬體概述

1. VL805：PCIe 轉 USB 3.2 Gen1 HUB 控制晶片
2. EEPROM：用於儲存 HAT ID 與產品資訊
3. INA219：電源監控晶片，可量測電壓、電流與功耗
4. 16Pin 排線接口：連接 Raspberry Pi 5 的 PCIe 介面
5. M.2（NGFF）Key B 插槽：支援 3042 / 3052 尺寸 4G/5G M.2 模組
6. Raspberry Pi GPIO 介面：方便與 Raspberry Pi 5 連接與擴展
7. USB 3.2 Gen1 擴展接口：提供 3 組 USB（USB1～USB3）高速擴展
8. Nano-SIM 卡槽：支援 Nano-SIM 卡
9. Type-C 介面：可連接電腦或 Raspberry Pi，用於 5G 連線、韌體更新或外部 5V DC 供電
10. 撥碼開關：可透過 GPIO 控制模組開關機或重置
11. 模組 RESET 按鍵：可手動重置 4G/5G 模組
12. PWR 指示燈：電源狀態指示
13. NET 指示燈：網路連線狀態指示

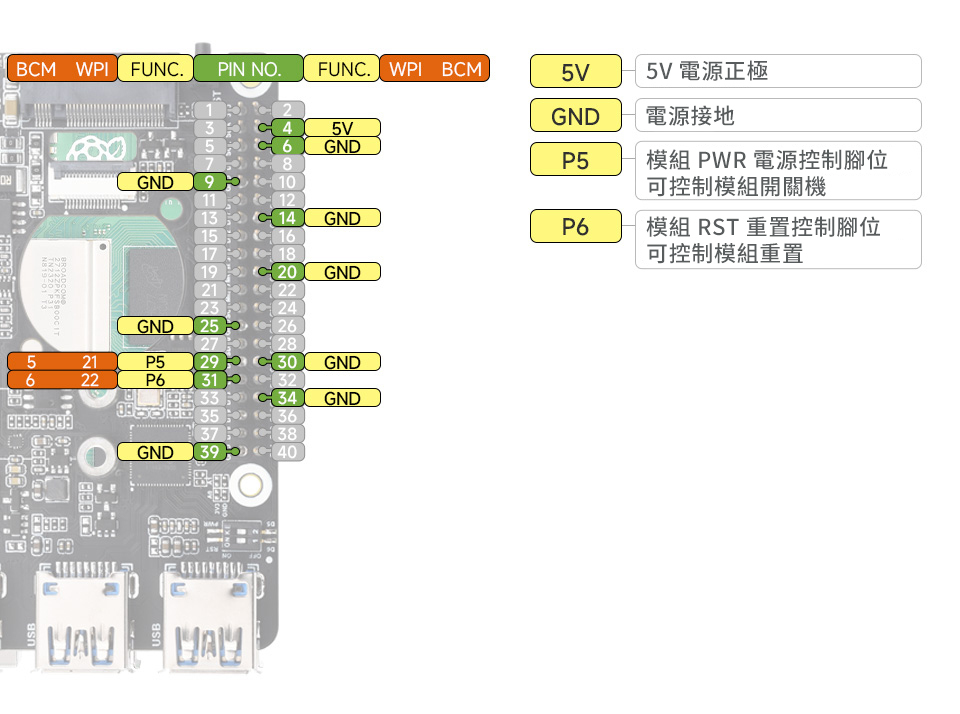

接口定義

商品規格

文件下載

技術資料

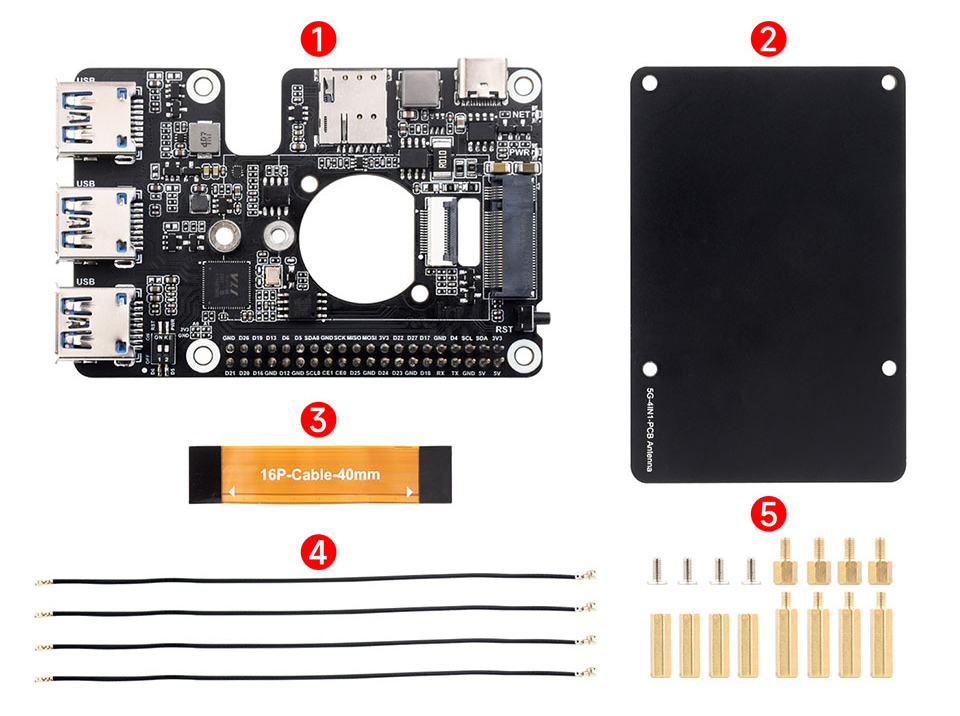

出貨清單

• 樹莓派 Pi 5 PCIe 轉 M.2 4G/5G 擴展板（USB 3.2） x 1

  1. PCIe 轉 M.2 4G/5G USB 3.2 擴展板（HAT+）×1
  2. 5G 四合一 PCB 天線 ×1
  3. 16Pin 排線（長度約 40mm）×1
  4. IPEX1 轉 IPEX4 轉接線（約 13cm，4 條）×1
  5. 螺絲配件包 ×1
