遠紅外線熱顯像模組 80×62畫素 廣角版 (Type-C)

商品簡介

本產品為長波紅外線（Long-Wave IR）熱成像攝影機，採用 微測輻射熱計（Microbolometer）與熱電堆（Thermopile）混合式感測技術，搭載 80 × 62 陣列像素，可偵測視野範圍內物體的紅外線能量分佈，並透過演算法轉換為物體表面溫度資訊，進而生成熱影像。此模組適合整合至各類工業監測、智慧控制與嵌入式系統應用。

裝置提供 Raspberry Pi HAT 版本與 USB 版本兩種介面，其中 HAT 版本配備 Raspberry Pi 標準 40PIN GPIO 接頭，USB 版本則採用 USB Type-C 連接方式，方便直接連接主機系統使用。另提供 **標準視角（45° FOV）**與 **廣角版本（90° FOV）**兩種鏡頭選項，可依不同監測需求選擇。

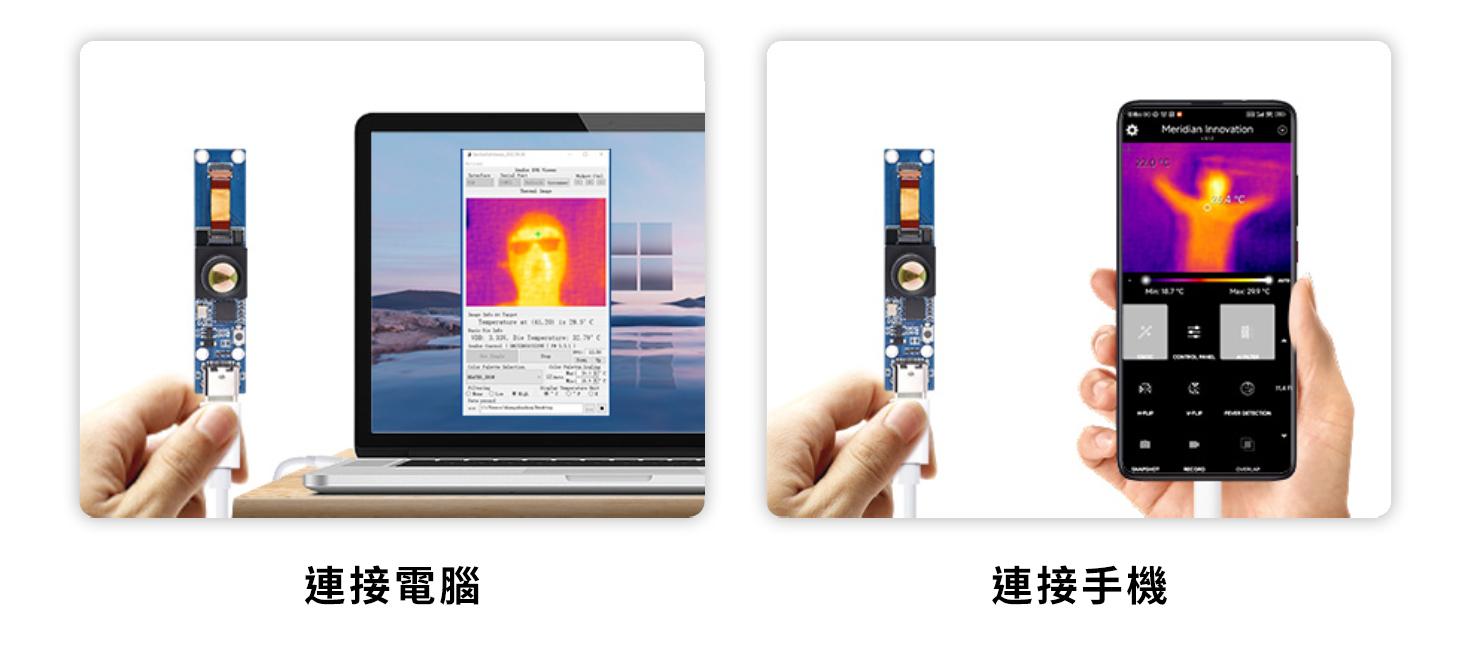

模組採用 無快門（Shutterless）設計，可持續輸出熱影像串流並支援最高 25 FPS 更新率，適合長時間溫度監測或即時熱影像分析。產品同時提供完整開發資源與範例程式，包括 Raspberry Pi Python 範例、Android / Windows 上位機軟體及使用手冊，方便開發者快速整合至各種應用系統。

商品特徵：

• 80×62 陣列紅外線熱成像感測器：採用 Microbolometer 與 Thermopile 混合式技術，可精準量測物體表面溫度並產生熱影像。
• 無快門設計，支援連續熱影像輸出：Shutterless 架構可持續輸出熱影像資料，適合長時間監測與即時分析。
• 最高 25FPS 熱影像串流：可輸出最高 25FPS 的熱影像資料流，適用於動態溫度監測與即時系統。
• 提供 Raspberry Pi HAT 與 USB 版本：支援 Raspberry Pi 40PIN GPIO 或 USB Type-C 介面，方便整合至各種嵌入式系統與主機平台。
• 提供完整開發資源：附 Python 範例程式、Android / Windows 上位機軟體及技術文件，便於快速開發與應用整合。

應用範圍：

• 高精度長時間非接觸式溫度監測
• 紅外線熱影像設備與紅外線溫度計
• 智慧家庭與智慧建築系統
• 工業溫度監控與安全防護
• 入侵 / 移動偵測系統
• 小型目標熱分析與熱趨勢監測

商品規格

• 工作電壓：5V
• 工作電流：61mA @ 5V
• 熱影像解析度：80 × 62 像素
• 波長範圍：8 ~ 14 μm
• 目標溫度範圍：-20 ~ 400°C
• 測量精度：±2°C（環境溫度 10 ~ 70°C）
• 噪聲等效溫差（NETD）：150mK
• 更新率：最高 25 FPS
• 廣角版本：90°(H) × 68°(V)
• 工作溫度：-20 ~ 85°C
• 尺寸：62.0 × 13.0 mm

文件下載

技術文件

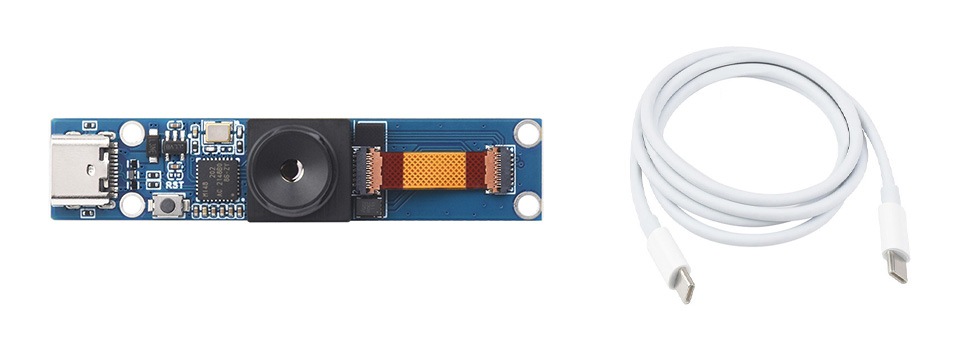

出貨清單

• 遠紅外線熱顯像模組 80×62畫素 廣角版 (Type-C) x 1
