樹莓派 CM4 工業級 IoT 擴充底板

產品貨號：368031700306
區號：
品牌：Waveshare
原廠貨號：20535

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$3,950

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

本產品為基於 Raspberry Pi Compute Module 4 設計的工業級主機平台，支援全球 5G / 4G / 3G / 2G 蜂巢式通訊與 PoE 乙太網路通信，並整合多種工業級隔離型接口，包括 CAN、RS485、RS232、ADC、GPIO 等，適用於各類工業物聯網應用場景。相較於 CM3 版本，CM4 擁有更高運算效能與更豐富的周邊資源，可滿足邊緣運算與智慧工控需求。

注意：蜂巢式通訊功能需搭配對應 5G / 4G 模組方可使用。

商品特徵：

相容 Raspberry Pi Compute Module 4 全系列版本
板載 M.2 B-Key 插槽，支援 5G / 4G 通訊模組
板載 nano SIM 卡槽，支援 4G / 3G / 2G 網路接入
Gigabit 乙太網路（支援 802.3af PoE 供電）
寬電壓 7V～36V 工業級電源輸入
板載 USB HUB 與 USB to UART 串口調試接口
整合隔離型 CAN、RS485、RS232、ADC、GPIO、I2C 等工業接口
雙 HDMI、雙 DSI、雙 CSI 影像接口
板載 RTC 即時時鐘（支援電池備援與喚醒功能）
多組 LED 狀態指示燈

商品規格

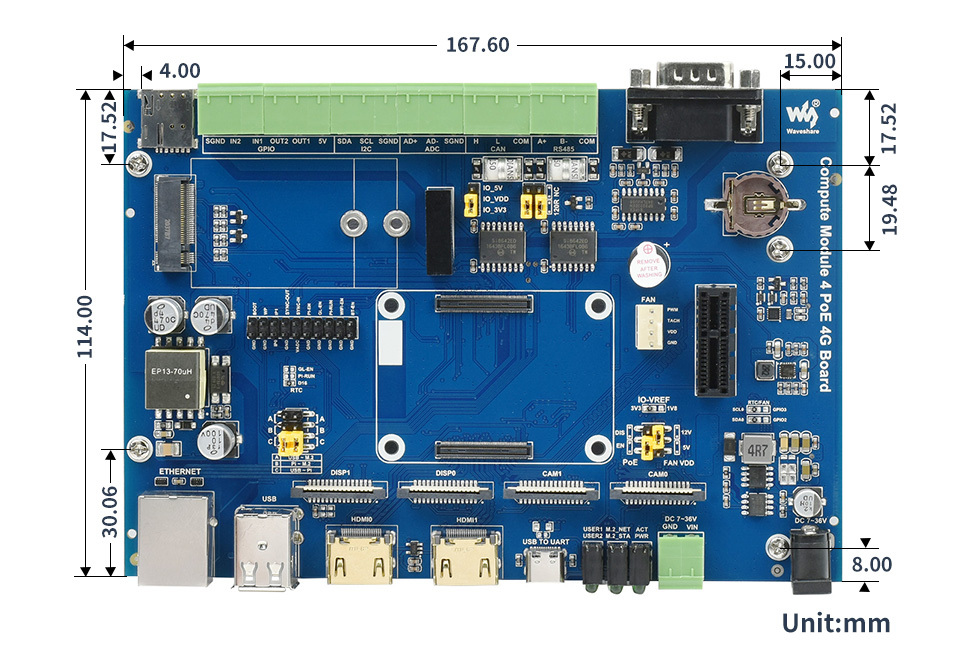

樹莓派 CM4 工業級 IoT 擴充底板,尺寸規格

CM4 卡座：支援所有 Compute Module 4 版本
網路：Gigabit RJ45（整合 802.3af PoE 5V/2.5A）
行動通訊：M.2 B-Key（支援 5G / 4G 模組）
SIM 卡：nano SIM 卡槽
工業接口：隔離 RS485 / 隔離 RS232 / 隔離 CAN / 隔離 GPIO / 隔離 I2C / 隔離 ADC
PCIe：PCIe Gen2 ×1
USB：USB 2.0 Type-A ×2
顯示：MIPI DSI ×2
攝影機：MIPI CSI ×2
HDMI：HDMI ×2（雙 4K@30fps）
RTC：支援電池備援與喚醒功能
儲存：Micro SD 卡插槽（Lite 版本適用）
風扇：5V / 12V 調速與轉速監測
電源：7V～36V 寬電壓輸入
尺寸：160 × 114 mm

硬體介紹

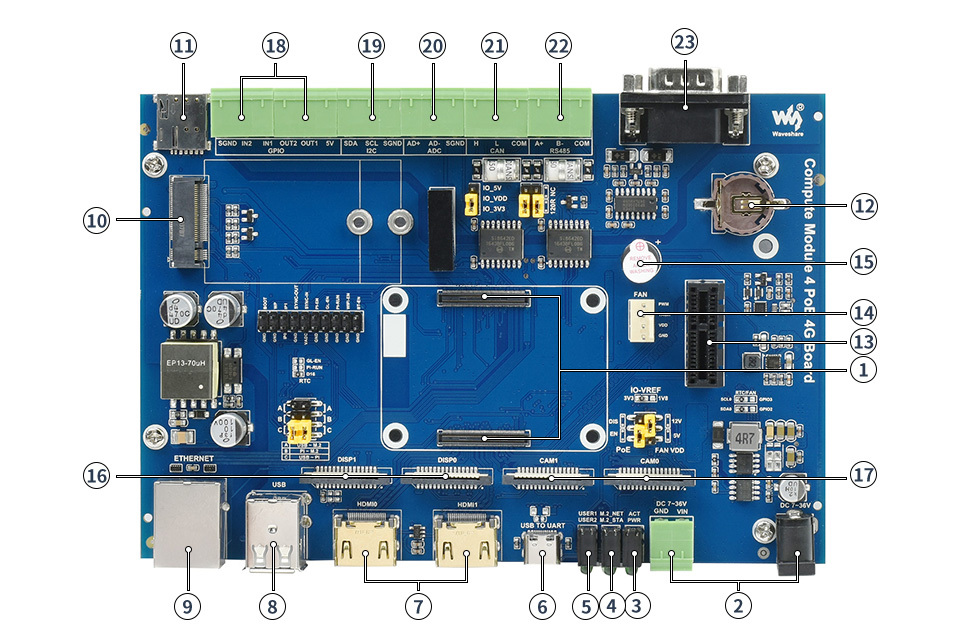

樹莓派 CM4 工業級 IoT 擴充底板,硬體介紹,正面樹莓派 CM4 工業級 IoT 擴充底板,硬體介紹,背面

CM4 連接器：支援所有 Compute Module 4 版本。
供電接口：支援 7V～36V 寬電壓輸入。
CM4 狀態 LED：

紅燈：電源狀態
綠燈：運作狀態

M.2 狀態 LED：

紅燈：使能狀態
綠燈：工作狀態

使用者 LED：可作為 I/O 測試或程式狀態顯示。
USB to UART：提供串口調試功能。
HDMI：雙 HDMI 輸出，支援雙 4K@30fps。
USB 2.0：雙 USB 2.0 Type-A 接口。
RJ45 千兆網路：支援 10/100/1000M，整合 PoE 供電功能。
M.2 插槽：支援 4G / 5G 通訊模組。
SIM 卡槽：支援 nano SIM 卡。
RTC 電池座：支援 CR1220 電池。
PCIe Gen2 ×1：支援部分 PCIe 擴充模組。
風扇接口：方便接上散熱風扇，支援調速與轉速回報。
蜂鳴器
DISP：雙路 MIPI DSI 顯示接口。
CAM：雙路 MIPI CSI 攝影機接口。
隔離 GPIO：可透過 GPIO 進行設備控制或狀態檢測，具備電氣隔離設計。
隔離 I2C：可透過 I2C 匯流排進行設備控制或資料讀取，具隔離保護。
隔離 ADC：支援差分輸入，適用於類比訊號量測。
隔離 CAN 接口：支援 CAN 總線通訊，適用於工業控制與車載系統。
隔離 RS485 接口：支援長距離差分通訊，適用於工業設備控制。
隔離 RS232 接口：支援標準串列通訊，具備隔離保護設計。
Micro SD 卡接口：用於插入含作業系統的 Micro SD 卡，以啟動 Compute Module 4 Lite 版本。
USB Type-C 燒錄接口：eMMC 版本的 Compute Module 4，可透過此接口燒錄系統映像檔。

文件下載

技術文件

出貨清單

樹莓派 CM4 工業級 IoT 擴充底板 x 1
