樹莓派 CM4 I/O 擴充底板 - B型/支援PoE

產品貨號：368031700307
區號：
品牌：Waveshare
原廠貨號：20157

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,575

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

樹莓派 CM4 I/O 擴充底板 - B 型（支援 PoE）為高整合度 Compute Module 4 擴充平台，支援所有 Raspberry Pi CM4 模組版本。板上整合 Gigabit 乙太網路（支援 802.3af PoE 供電）、雙 HDMI 4K 輸出、雙 MIPI DSI 顯示介面與雙 MIPI CSI 攝影機接口，提供完整影像與顯示應用能力。本板同時提供 4 路 USB 2.0、PCIe Gen2 ×1、RS485、RS232 與 40PIN GPIO 擴充接口，內建 RTC 即時時鐘（支援電池備援與喚醒功能）、可調速風扇接口與 IO 電壓切換設計。適用於邊緣運算、系統整合、顯示控制與 IoT 應用開發。

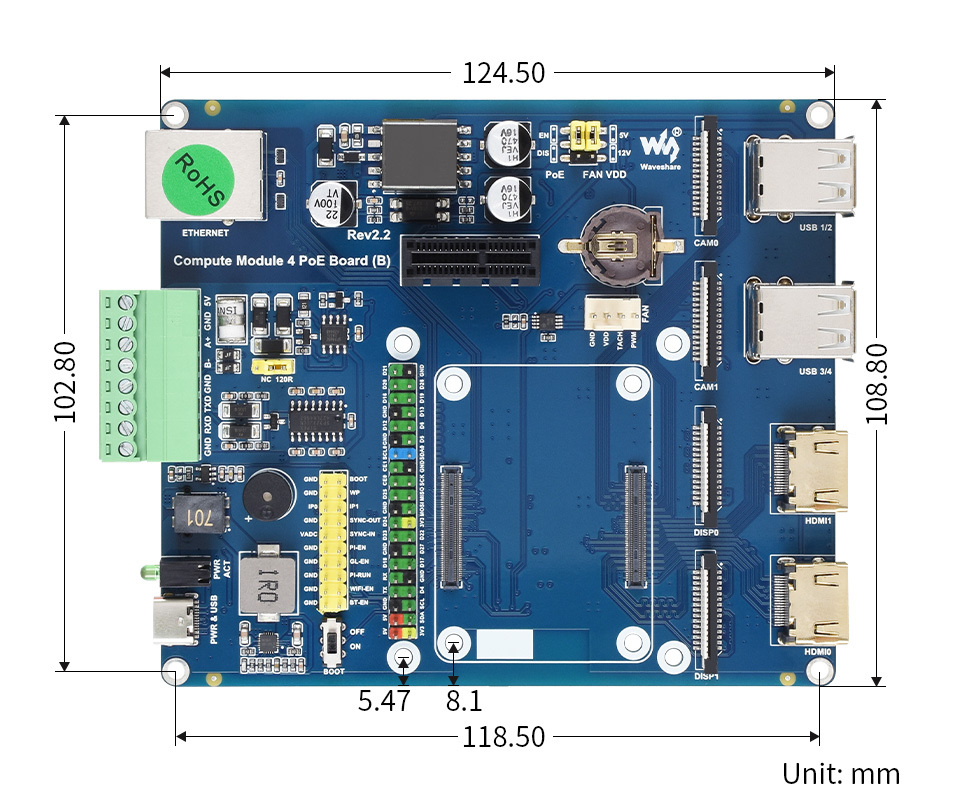

樹莓派 CM4 I/O 擴充底板 - B型/支援PoE,尺寸規格

商品規格

CM4 卡座：適用於所有版本 Raspberry Pi Compute Module 4
網路介面：
Gigabit 千兆乙太網路 RJ45 ×1
整合 802.3af PoE 電路（5V / 2.5A）
連接介面：
Raspberry Pi 40PIN GPIO ×1
非隔離 RS485 ×1
非隔離 RS232 ×1
PCIe Gen 2 ×1
USB：USB 2.0 Type-A ×4
顯示介面：MIPI DSI ×2（15pin 1.0mm FPC）
攝影機介面：MIPI CSI-2 ×2（15pin 1.0mm FPC）
影像輸出：HDMI ×2（支援雙 4K 30fps 輸出）
即時時鐘：RTC（支援電池備援與喚醒 CM4）
儲存裝置：板載 Micro SD 卡插槽（Lite 版本適用）
風扇接口：支援調速與轉速回報（5V / 12V 切換）
電源輸入：5V
尺寸：124.5 × 108.8 mm

硬體介紹

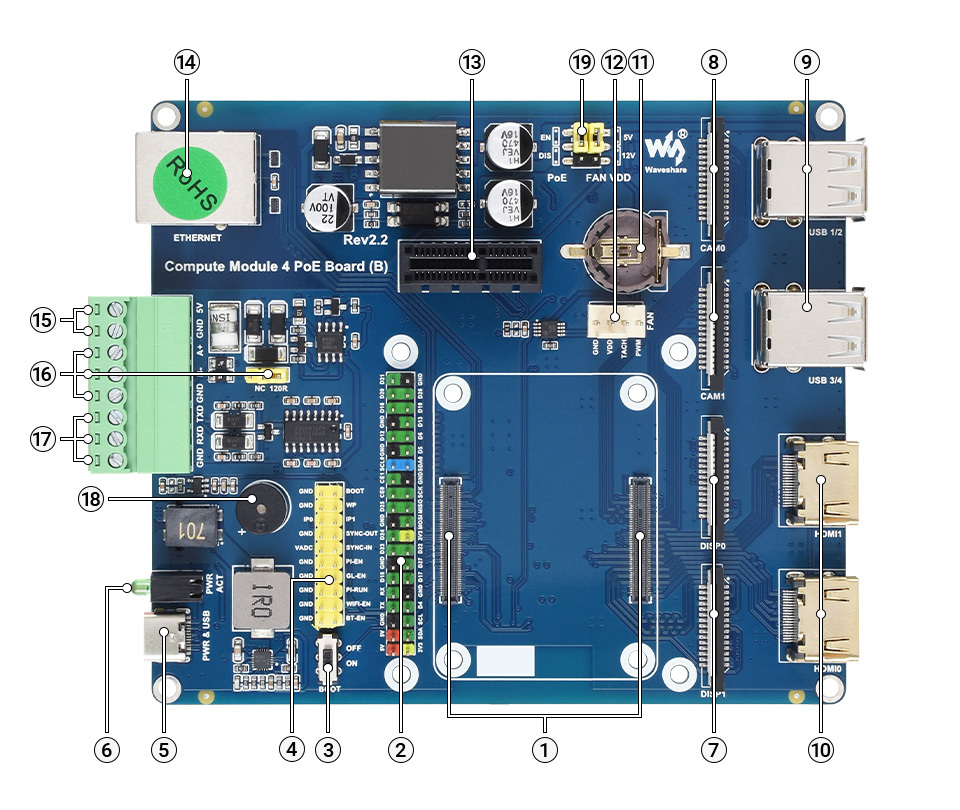

樹莓派 CM4 I/O 擴充底板 - B型/支援PoE,硬體介紹,正面

CM4 連接器：支援所有 Raspberry Pi Compute Module 4 版本。
40PIN GPIO 介面：可擴充各式 HAT 模組與周邊控制設備。
BOOT 開關按鍵：
- ON：開機引導切換至 USB Type-C 接口
- OFF：從 eMMC 或 Micro SD 卡啟動
其他功能引腳
USB Type-C 供電／燒錄接口：支援 5V / 2.5A 供電，並可作為 eMMC 系統燒錄接口。
狀態指示燈：
- ACT：系統運作狀態
- PWR：電源狀態
MIPI DSI 介面：支援雙顯示螢幕輸出。
MIPI CSI 介面：支援雙攝影機模組。
USB 2.0 擴展：4 路 USB 2.0 Type-A 接口
HDMI 輸出：支援雙 4K @ 30fps 影像輸出。
RTC 電池連接座：支援 CR1220 電池，可觸發 CM4 重啟或斷電。
風扇接口：支援 5V / 12V 切換與轉速監測。
PCIe Gen 2 x1：可擴充 PCIe 裝置模組。
RJ45 千兆網路孔：支援 PoE 供電功能，支援 10/100/1000M 網路接入
DC 5V 輸出
RS485：600W 防雷與浪湧保護、15KV 靜電防護，預留 120Ω 平衡電阻跳線。
RS232：TVS 管保護，浪湧與靜電防護。
蜂鳴器
FAN_VDD / PoE 選擇：散熱風扇驅動電壓切換（5V / 12V），PoE 啟用（EN）或停用（DIS）。

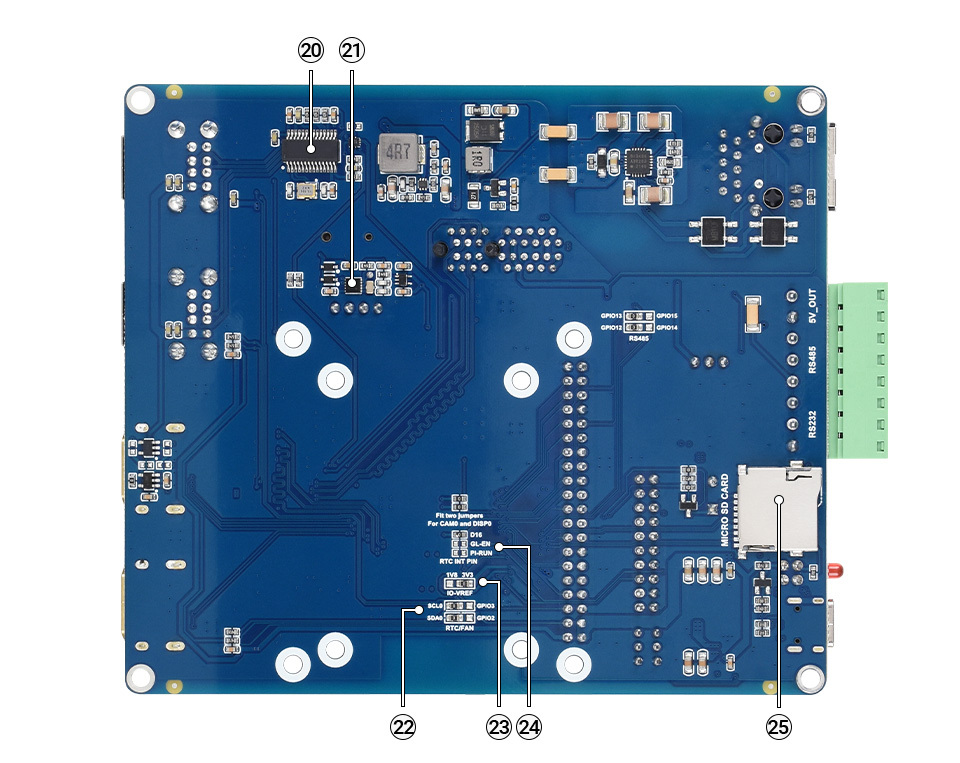

FE1.1S：USB 擴展晶片。
PCF52063ATL：RTC 晶片。
RTC / FAN I2C 匯流排選擇：
- SDA0 / SCL0：I2C-10與 CSI / DSI 共用
- GPIO3 / GPIO2：I2C-1與 40PIN 共用
IO 電壓切換：CM4 IO 邏輯電壓可切換 3.3V 或 1.8V。
RTC 中斷腳位切換：
- PI-RUN：RTC 觸發 CM4 重啟
- GN-EN：RTC 觸發 CM4 斷電
- D4：RTC 觸發至 D4 腳位
Micro SD 卡接口：用於插入含系統的 Micro SD 卡，適用於 CM 4 Lite

文件下載

技術文件

出貨清單

樹莓派 CM4 I/O 擴充底板 - B型/支援PoE x 1
