樹莓派 CM5 雙乙太網路擴充板

產品貨號：368031700315
區號：
品牌：Waveshare
原廠貨號：24678

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$2,750

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

CM5 雙網口 4G / 5G 擴充板

專為樹莓派 Compute Module 5 核心板設計

商品規格

CM5 卡座	適用於 Compute Module 5 所有版本
聯網	1000M 乙太網路 RJ45 介面 2500M 乙太網路 RJ45 介面
連接器	Raspberry Pi 40PIN GPIO 介面
USB	USB 3.2 Gen1 × 1
MIPI	4-lane MIPI 介面 × 2 (22PIN 0.5mm FFC 連接器)
影像	HDMI 介面 × 2，支援雙 4K 輸出
M.2	M.2 B KEY 支援接入4G/5G通訊模組
M.2（4G/5G）	M.2 M KEY（PCIe Gen2/3 x 1）
儲存	板載 Micro SD 卡插槽 (適用於不含 eMMC 的CM5版本)
風扇介面	5V，4PIN JST-SH PWM 風扇連接器
電源輸入	7V ~ 36V 寬電壓 (圓孔端子)，5V 5A (Type-C)
尺寸	99.60 × 87.00 (mm)

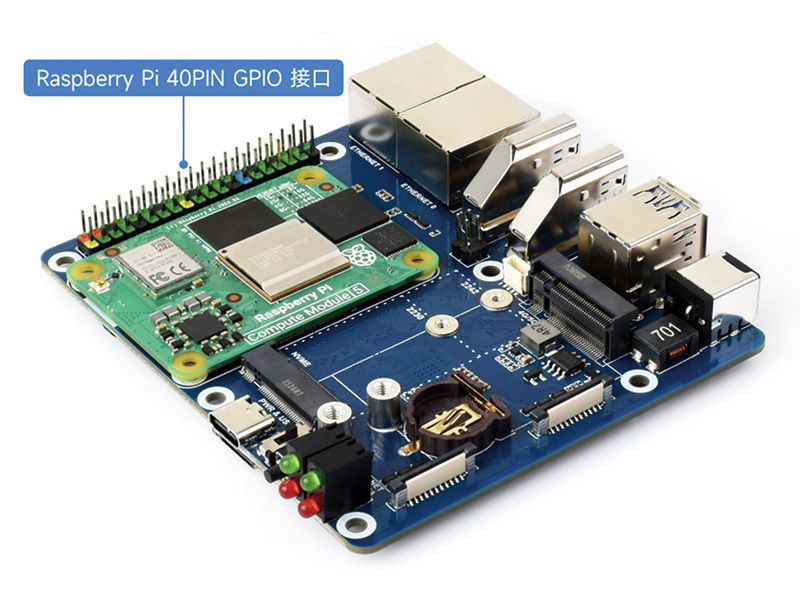

接入 Compute Module 5 核心板

板載 40PIN GPIO 介面及標準的 CM5 連接器
支援接入 Compute Module 5 Lite / eMMC 系列核心板

圖片僅供展示，詳細配置請參考設定清單

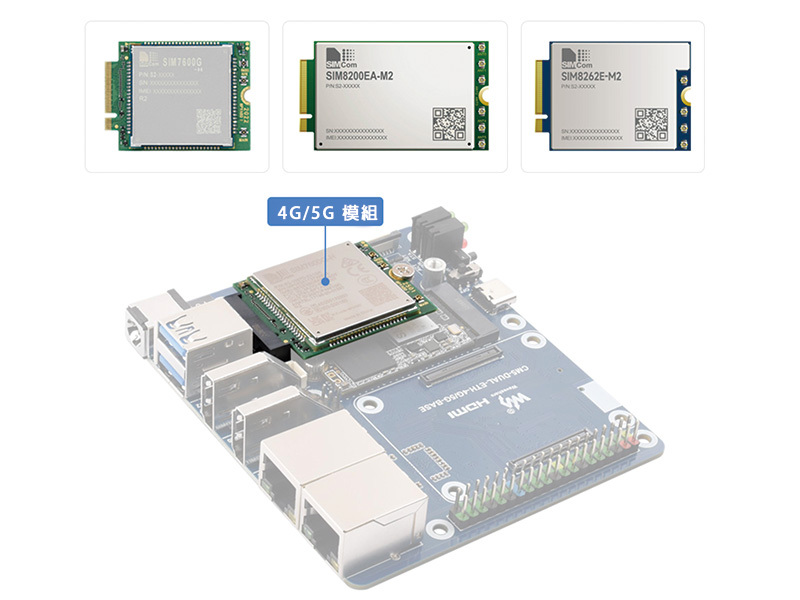

通訊模組適配

本產品適用於以下類型的 M.2 B KEY 介面的通訊模組

注意：全球通 5G / 4G / 3G / 2G 蜂窩功能需要接入通訊模組才可以生效,如有需要，請購買 SIM7600G-H-M.2 、SIM8200EA-M2 和 SIM8262E-M2

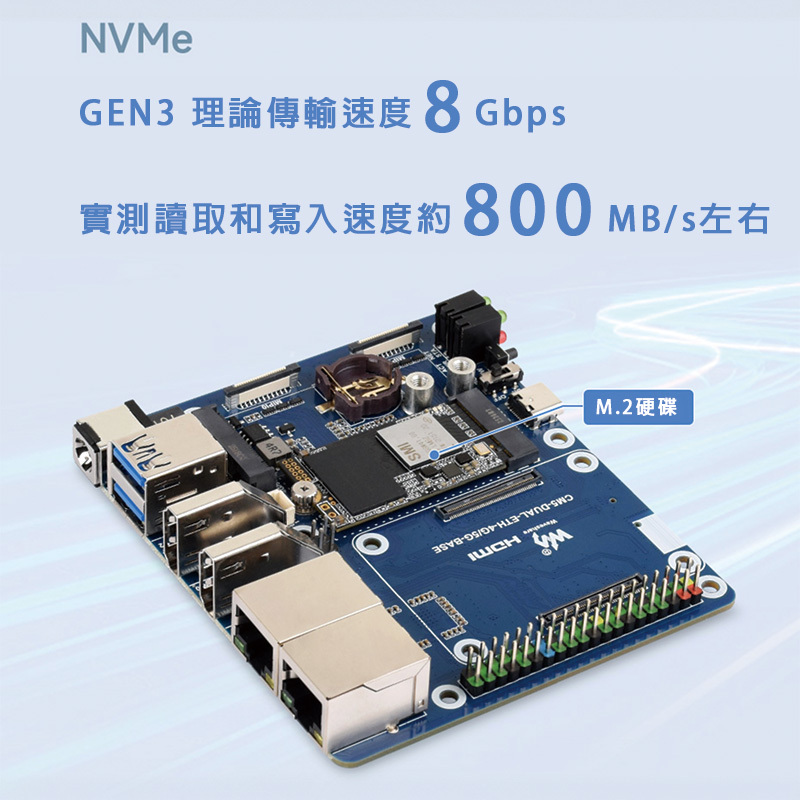

支援 M.2 NVMe 硬碟

相較於樹莓派的 Micro SD 介面有更快的讀寫速度，大幅提升系統或檔案的讀寫速度，支援 NVMe SSD 啟動樹莓派

適用M.2尺寸

適用接口

注意：僅支援 NVMe 硬碟協議

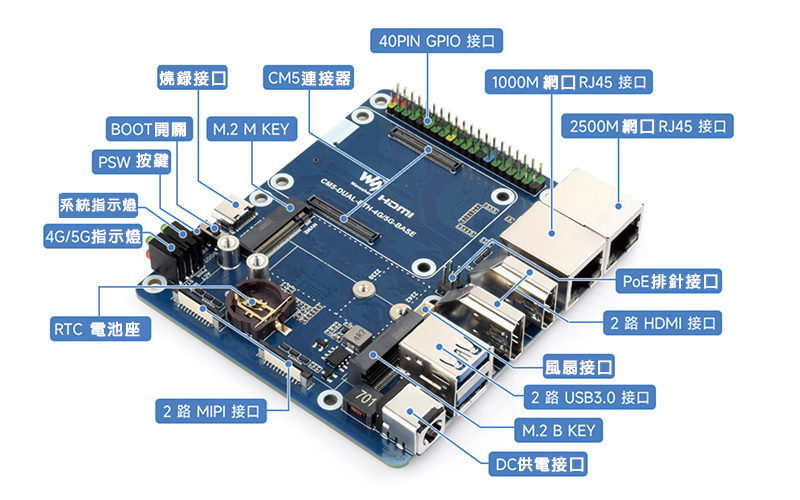

更多豐富的接口

搭載 ETH / MIPI / HDMI / Micro SD / USB / M.2 B KEY / M KEY 等多種接口，使用較方便

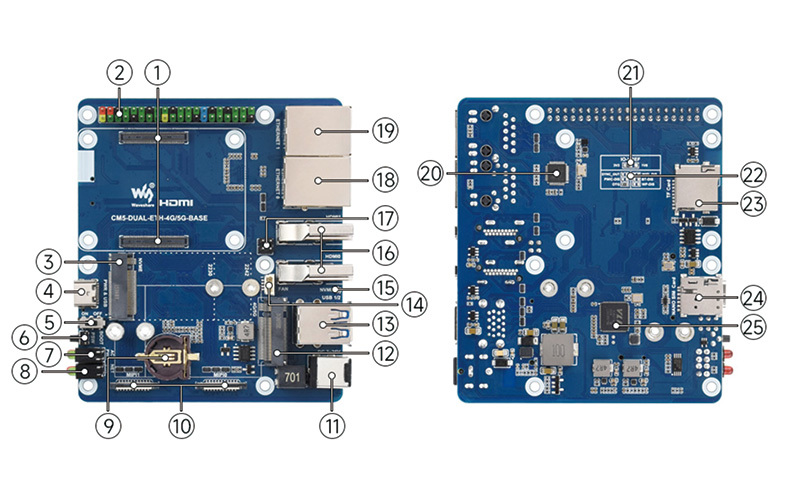

1	CM5 連接器	14	風扇介面
	適用於CM5的所有版本		方便接入散熱風扇，風扇介面為 5V，4PIN JST-SH PWM 風扇連接器
2	40Pin GPIO接口	15	M.2 M key 工作指示燈
	方便連接各種HAT/HAT+模組		NVMe 硬碟讀寫時閃爍
3	M.2 M key	16	雙 HDMI 介面
	支援 2242 / 2230 NVMe 硬碟或 AI 模組		支援 4K 輸出
4	燒錄接口	17	PoE 排針接口
	可以作為 eMMC 燒錄介面或 USB OTG 接口		支援接取 PoE 模組，使用 PoE 交換器透過 1000M 網口進行 PoE 供電
5	BOOT 按鈕	18	1000M 網口
	開關撥到 ON 進入燒錄模式，撥到 OFF 為正常開機模式		RJ45 1000M 網路埠，支援 10M / 100M / 1000M 網路接入
6	PSW 電源按鍵	19	2500M 網口
	長按強制關機，短按軟關機或開機		RJ45 2500M 網口，支援 10M / 100M / 1000M / 2500M 網路接入
7	系統狀態指示燈	20	USB 轉 2500M 網口晶片

8	M.2 B key 工作狀態指示燈	21	IO-VREF
			IO 邏輯電壓切換 3.3V (預設) 或 1.8V
9	RTC 電池連接座	22	其他功能腳
			硬體停用功能、寫入保護以及晶片位址選擇
10	雙 MIPI 介面	23	Micro SD 卡接口
	支援存取 DSI 顯示器或 CSI 攝影機		用於接入帶系統的 Micro SD 卡，僅適用於不含 eMMC 的 CM5 版本
11	DC 電源介面	24	NANO SIM 卡連接器
	DC 5.5 2.1 接口，支援 DC 7V ~ 36V 供電
12	M.2 B key	25	USB3.0 HUB
	支援接入 4G / 5G 通訊模組
13	雙 USB 3.2 Gen1 接口
	USB 3.2 Gen1 Type-A 接口，最高支援 5Gbps

商品尺寸

文件下載

Datasheet

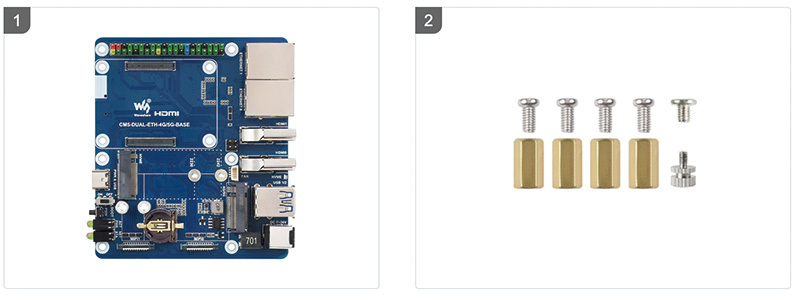

出貨清單

樹莓派 CM5 雙乙太網路擴充板 x 1
螺絲包 × 1
