Name: 樹莓派 CM5 雙乙太網路擴充板整機套組
SKU: 699d7265dee8594dd3286ba6
Price: 3200.0 TWD
Availability: PreOrder

樹莓派 CM5 雙乙太網路擴充板整機套組

產品貨號：368031700317
區號：
品牌：Waveshare
原廠貨號：32819

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$3,200

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

CM5 雙網口 4G / 5G 擴充板

專為樹莓派 CM5 核心板設計

商品規格

CM5 卡座	適用於 Compute Module 5 所有版本
聯網	1000M 乙太網路 RJ45 介面 2500M 乙太網路 RJ45 介面
連接器	樹莓派 40PIN GPIO 接口
USB	USB 3.2 Gen1 × 2
MIPI	4-lane MIPI 介面 × 2 (22PIN 0.5mm FFC 連接器)
影像	HDMI 介面 × 2，支援雙 4K 輸出
M.2	M.2 M KEY（PCIe Gen2/3 × 1）
M.2(4G / 5G)	M.2 B KEY，支援接取 4G / 5G 通訊模組
儲存	板載 Micro SD 卡插槽 (適用於不含 eMMC 的 CM5 版本)
風扇接口	5V，4PIN JST-SH PWM 風扇連接器
實時時鐘	帶電池介面和可喚醒 Compute Module 4 的能力
電源輸入	7V ~ 36V 寬電壓 (圓孔端子)，5V 5A (Type-C)

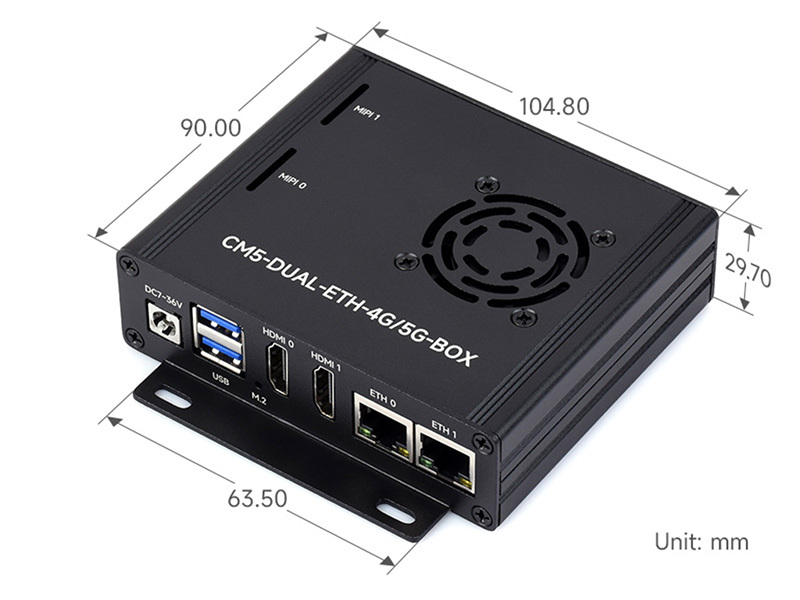

尺寸	底板：99.60 × 87.00 (mm) 外殼：104.80 × 90.00 × 29.70 (mm)

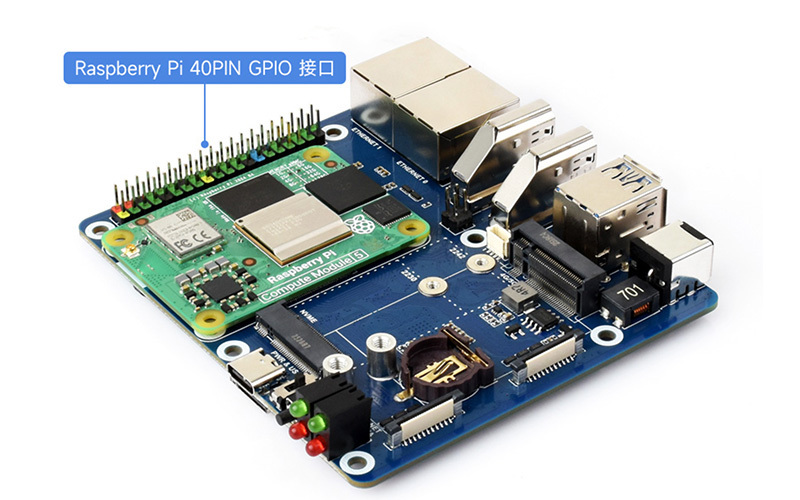

接入 Compute Module 5 核心板

板載 40PIN GPIO 介面及標準的 CM5 連接器
支援接入 Compute Module 5 Lite / eMMC 系列核心板

本圖片僅供參考，詳細配置請參考配置清單

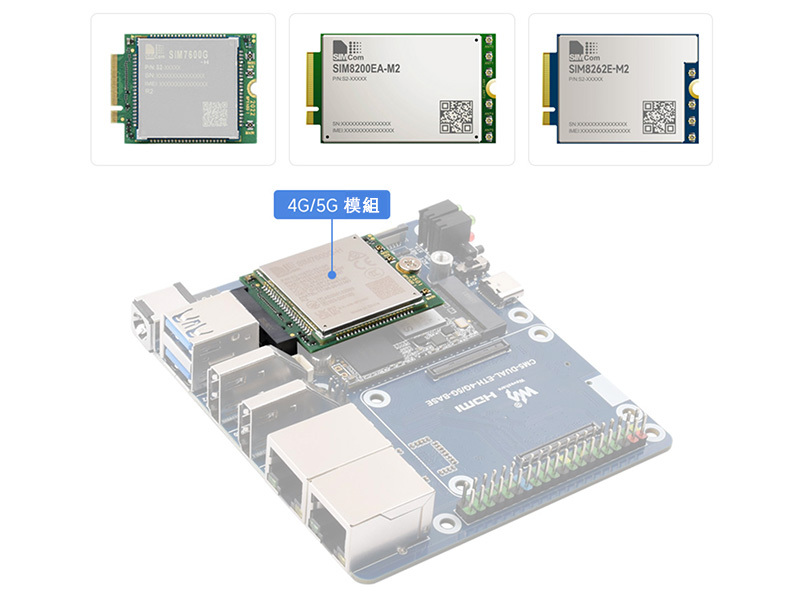

通訊模組適配

本產品適用於以下類型的 M.2 B KEY 介面的通訊模組

注意：全球通 5G / 4G / 3G / 2G 蜂窩功能需要接入通訊模組才可以生效,如有需要，請購買 SIM7600G-H-M.2 、SIM8200EA-M2 和 SIM8262E-M2

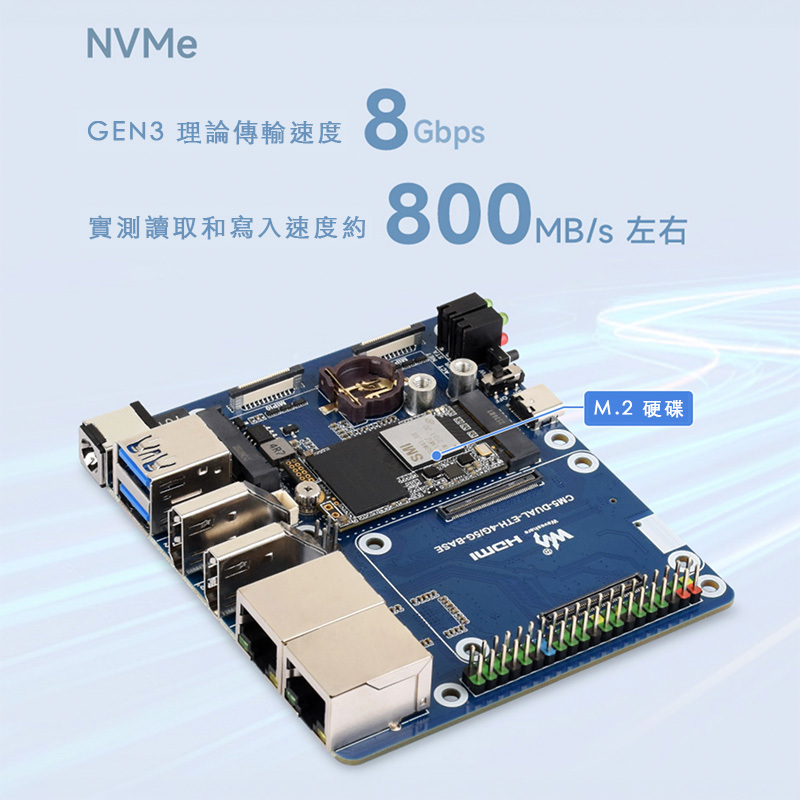

支援 M.2 NVMe 硬碟

相較於樹莓派的 Micro SD 介面有更快的讀寫速度，大幅提升系統或檔案的讀寫速度，支援 NVMe SSD 啟動樹莓派

本圖片僅供參考，詳細配置請參考配置清單

適用 M.2 尺寸

適用介面

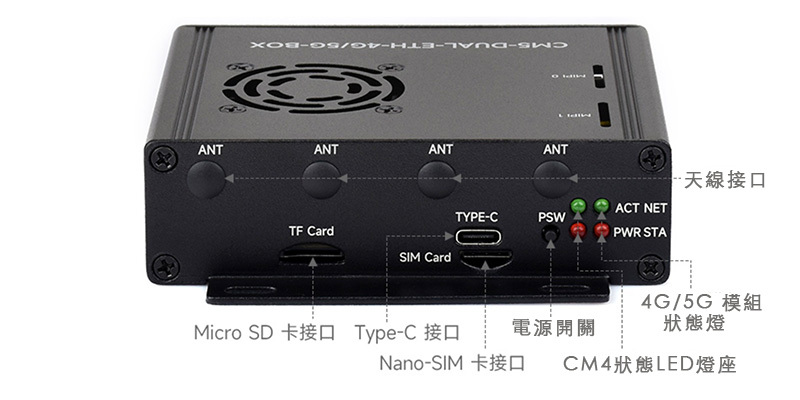

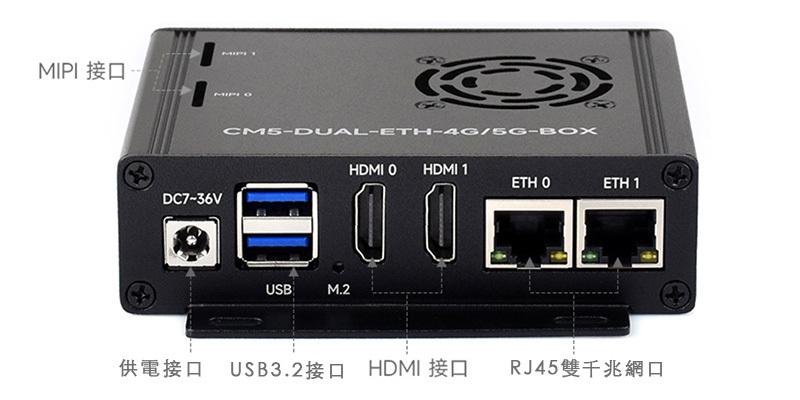

細緻的孔位設計

確保每個介面都能高度貼合主機板
接口處標註有清晰絲印，方便查看

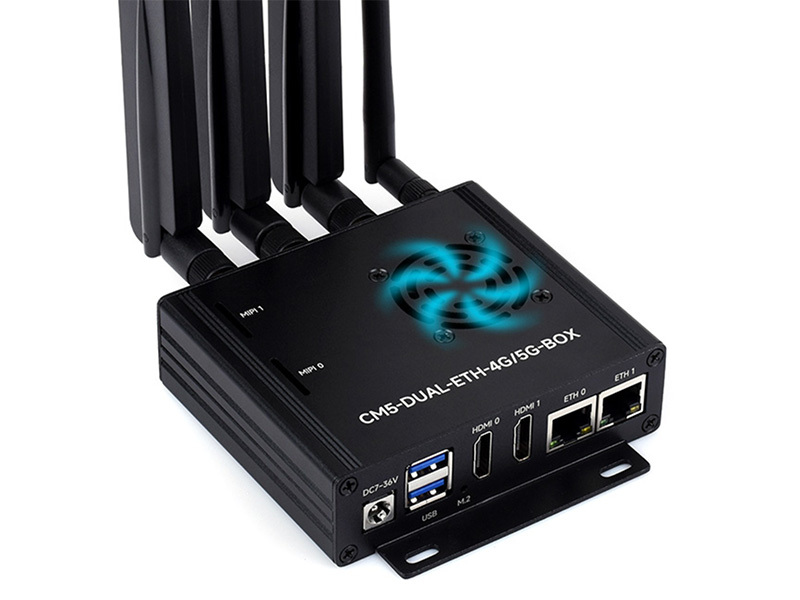

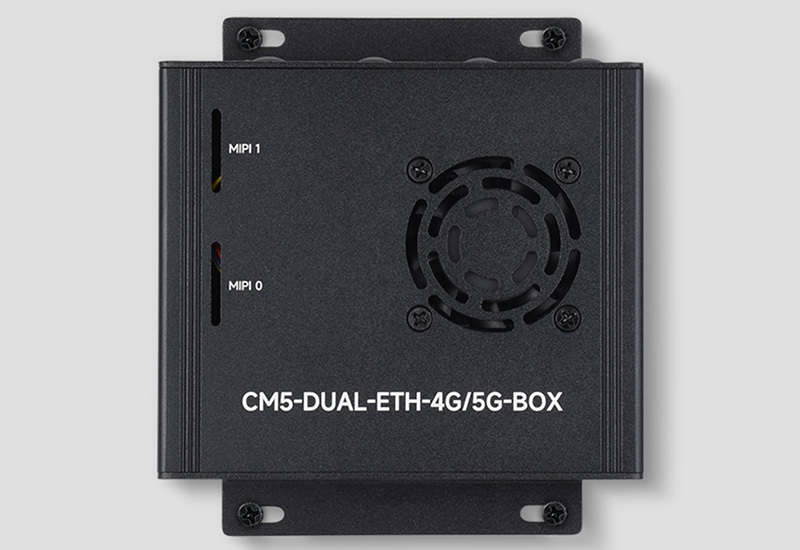

外殼配套散熱風扇

外殼頂部預留通風口，內置風扇渾然一體，散熱效果更好

圖片僅供展示，詳細配置請參考設定清單

支援壁掛

兩側設計有壁掛孔位，安裝固定更方便
在背面預留導軌安裝螺絲孔，可固定導軌

圖片僅供展示，本產品不包含圖中的導軌支架，需另購買

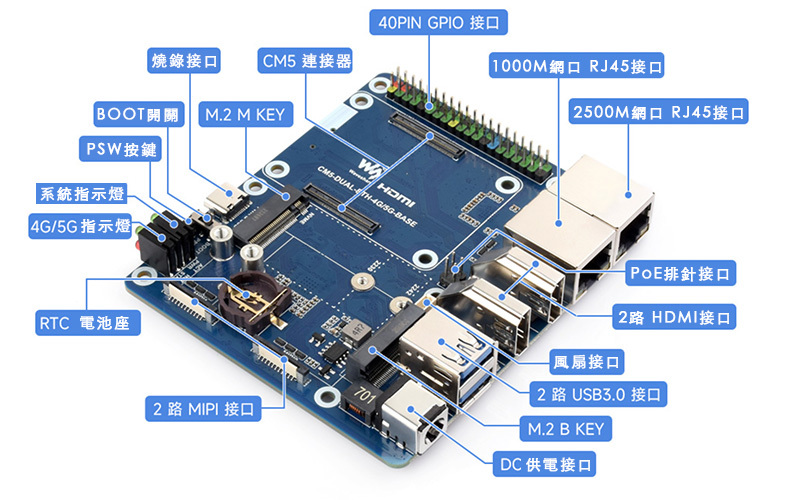

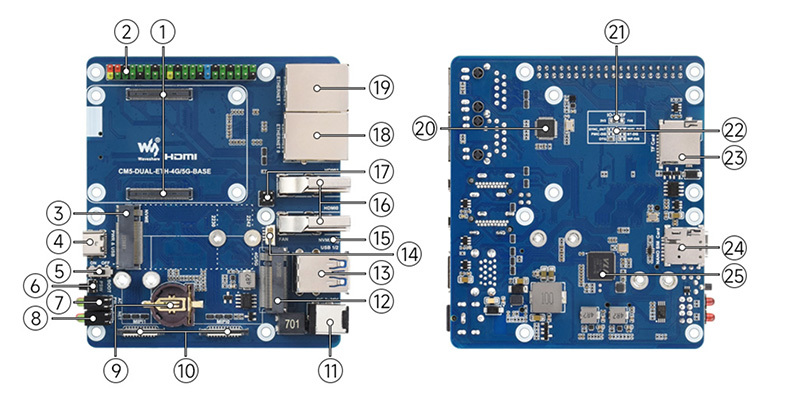

1	CM5 連接器	13	雙 USB 3.2 Gen1 接口
	適用於CM5的所有版本		USB 3.2 Gen1 Type-A 接口，最高支援 5Gbps
2	40Pin GPIO接口	14	風扇接口
	方便連接各種HAT/HAT+模組		方便接入散熱風扇，風扇介面為 5V，4PIN JST-SH PWM 風扇連接器
3	M.2 M key	15	M.2 M key 工作指示燈
	支援 2242 / 2230 NVMe 硬碟或 AI 模組		NVMe 硬碟讀寫時閃爍
4	燒錄介面	16	雙 HDMI 介面
	可以作為 eMMC 燒錄介面或 USB OTG 接口		支援 4K 輸出
5	BOOT 按鈕	17	PoE 排針接口
	開關撥到 ON 進入燒錄模式，撥到 OFF 為正常開機模式		支援接取 PoE 模組，使用 PoE 交換器透過 1000M 網口進行 PoE 供電
6	PSW 電源按鍵	18	1000M 網口
	長按強制關機，短按軟關機或開機		RJ45 1000M 網路埠，支援 10M / 100M / 1000M 網路接入
7	系統狀態指示燈	19	2500M 網口
			RJ45 2500M 網口，支援 10M / 100M / 1000M / 2500M 網路接入
8	M.2 B key 工作狀態指示燈	20	USB 轉 2500M 網口晶片

9	RTC 電池連接座	21	IO-VREF
	可使用 CR / ML1220 給 RTC 供電		IO 邏輯電壓切換 3.3V (預設) 或 1.8V
10	雙 MIPI 介面	22	其他功能腳
	支援存取 DSI 顯示器或 CSI 攝影機		硬體停用功能、寫入保護以及晶片位址選擇
11	DC 電源介面	23	Micro SD 卡接口
	DC 5.5 2.1 接口，支援 DC 7V ~ 36V 供電		用於接入帶系統的 Micro SD 卡，僅適用於不含 eMMC 的 CM5 版本
12	M.2 B key	24	NANO SIM 卡連接器
	支援接入 4G / 5G 通訊模組
		25	USB3.0 HUB

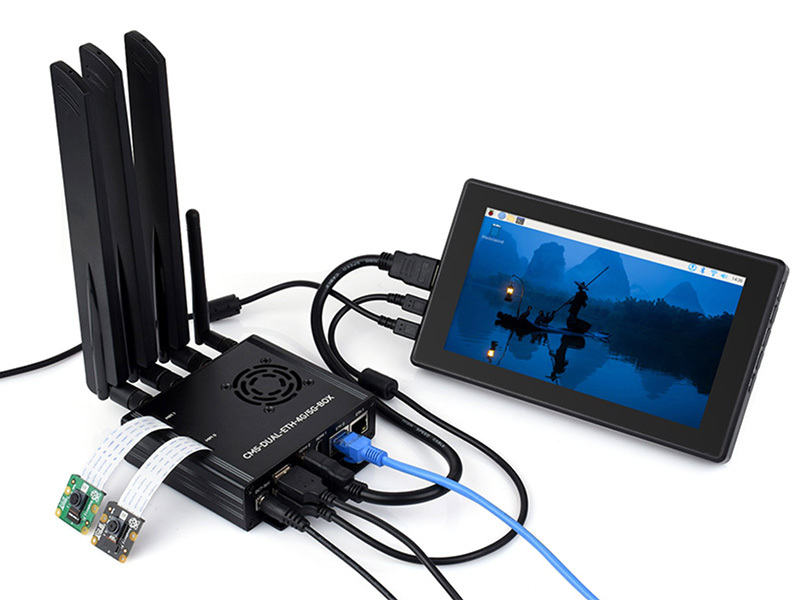

應用範例

適用於遠端通訊的樹莓派應用或其他工業場合

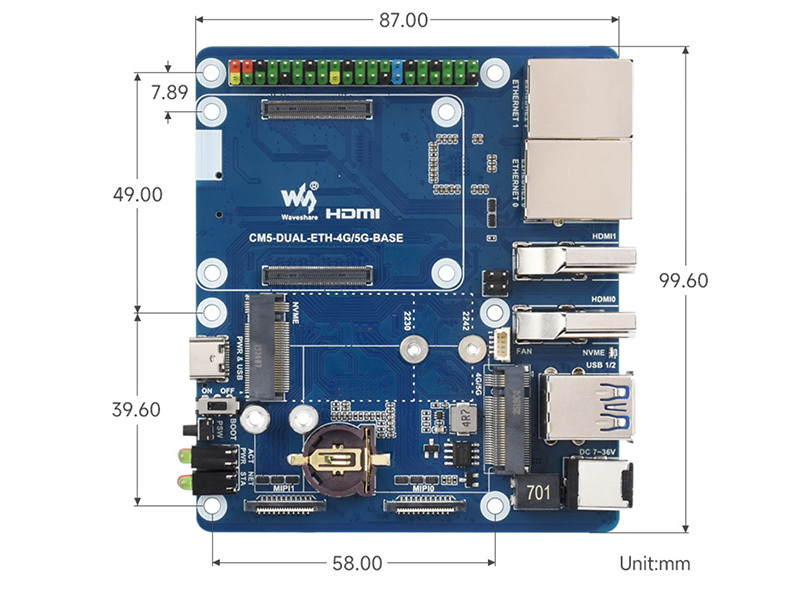

商品尺寸

文件下載

Datasheet

出貨清單

CM5-DUAL-ETH-4G/5G-BASE × 1
金屬外殼 (上下盒) × 1
CM5-FAN-4010-5V × 1
12V 4A 電源 × 1
膠塞 4PCS × 1
螺絲包 × 1
