商品描述
本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
商品特色
- 基於 ESP32-S3 單晶片，內建 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz
- 整合 2.4GHz Wi-Fi 和低功耗藍牙 (Bluetooth LE) 雙模無線通信，具有優越的射頻性能
- 採用優質繼電器，允許存取負載：≤10A 250V AC 或 ≤10A 30V DC
- 開關量輸入帶雙向光耦隔離，支援被動和主動開關量輸入，繼電器支援開關輸入聯動模式控制
- 板載隔離型 RS485 接口，方便外擴接入各種 RS485 Modbus 工業擴充模組或感測器
- 板載排針接口，允許接入其他設備
- 板載 USB Type-C 接口，可用於供電和下載調試，方便開發使用
- 板載接線端子供電接口，支援 7V~36V 寬電壓範圍供電，方便工業供電使用
- 板載 RTC 時脈晶片，支援定時任務
- 板載 W5500 乙太網路晶片，透過 SPI 介面擴充 10/100Mbps 網路連接
- PoE 網口版本支援外接 PoE 模組，實現乙太網路供電功能 (符合 IEEE 802.3af 標準)
- 板載光耦隔離，避免繼電器外接高壓電路幹擾控制晶片
- 板載數位隔離，避免外部訊號幹擾控制晶片
- 板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
- 板載 Micro SD 卡槽，可外接 SD 卡儲存圖片或文件
- 板載蜂鳴器、RGB 彩燈、電源供應器和 RS485 收發指示燈，方便感知裝置的運作工作狀態
- 導軌式 ABS 保護外殼，方便安裝使用，附外殼更安全
商品規格
| 微控制器 | ESP32-S3(預設為 ESP32-S3-WROOM-1U-N16R8 模組） |
| 無線通訊 | 2.4GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5、BLE |
| 接口形式 | USB Type-C |
| 供電電壓 | 5V |
| 功能 | 設備供電、USB 通訊、韌體下載等 |
| 隔離型通訊介面 |
| 接口類型 | RS485 |
| 接口形式 | 接線端子 |
| 方向控制 | 硬體自動判別與控制資料傳輸方向 |
| 介面保護 | 提供 TVS 管保護、突波和靜電保護 |
| 匹配電阻 | 預設 NC，預留 120R 匹配電阻，可跳線帽啟用 |
| 網口 | PoE 網口，支援 IEEE 802.3af 標準 (僅 PoE 網口版本) |
| 數字輸入 |
| 輸入路數 | 8路 |
| 輸入電壓範圍 | 5V~36V |
| 輸入類型 | 被動輸入 / 主動輸入 (NPN 型或 PNP 型) |
| 隔離類型 | 雙向光耦隔離 |
| 指示燈 |
| RGB | 彩色酷炫燈珠，可自訂顯示顏色 |
| PWR | 電源指示燈，連接 USB，偵測到電壓則亮紅燈 |
| TXD | 發送指示燈，有資料從 RS485/CAN 介面發出時亮綠燈 |
| RXD | 接收指示燈，有資料從 RS485/CAN 介面接收時亮藍燈 |
| 端子供電範圍 | 7V~36V |
| 外殼 | 導軌式 ABS 保護外殼 |
| 尺寸 | 175 × 90 × 40 (mm) |
基於 ESP32-S3
專為 AIoT 市場打造
搭載 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz，擁有強大的 AI 運算能力和安全加密機制，整合 2.4GHz Wi-Fi 和低功耗藍牙 (Bluetooth LE) 雙模無線通信

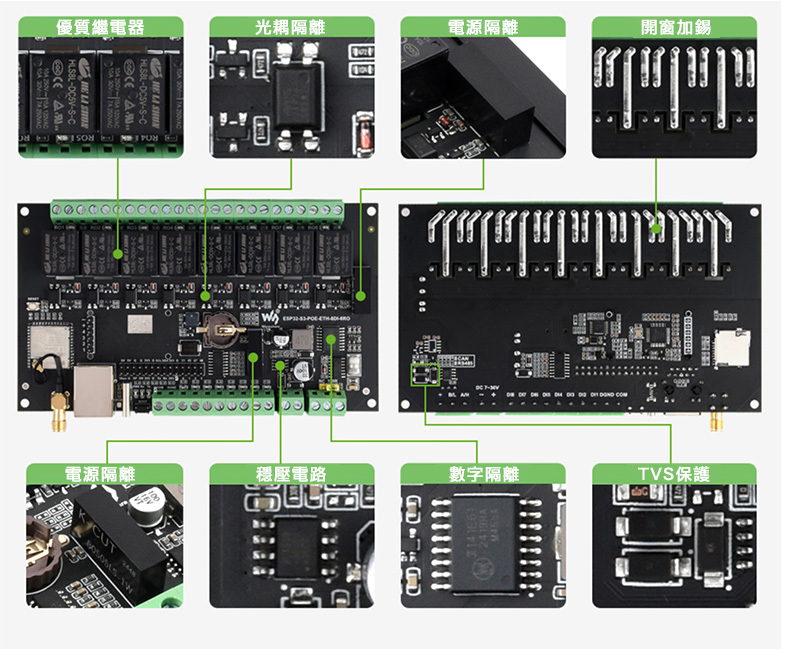

板載多種隔離保護電路
多重保護，使用安全更可靠

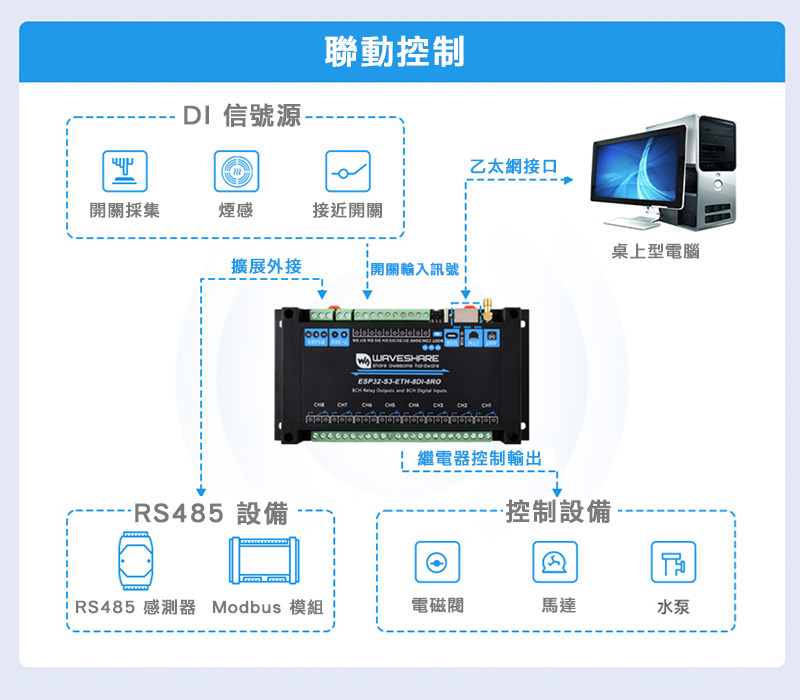

支援 RS485、藍牙或 Wi-Fi 網路遠端控制

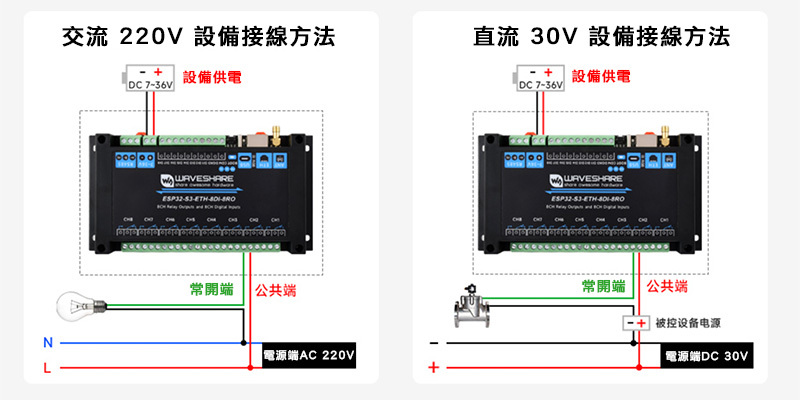

板載 8 路繼電器、8 路數位輸入，設備具有觸點容量為 10A 250V AC 或 10A 30V DC 的繼電器可直接控製家用 220V 交流設備，也可以控制 30V 以下直流設備

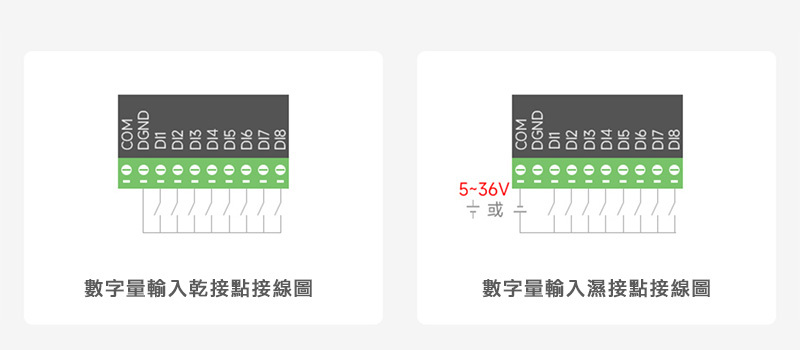

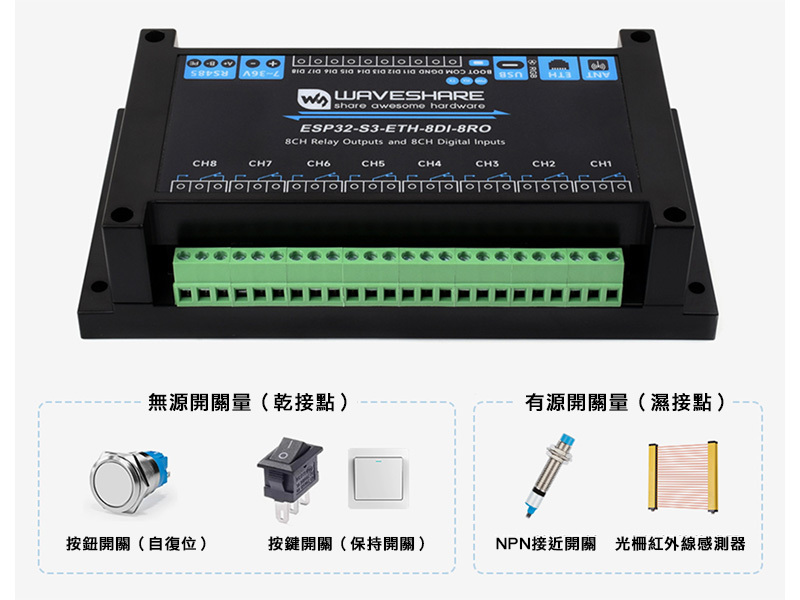

開關量輸入
內建雙向光耦隔離，支援被動開關量 (乾接點) 和主動開關量 (濕接點) 輸入
應用場景
支援 Arduino，方便二次開發
搭配完善的 SDK、開源資料教學課程，方便上手，可快速嵌入應用程式中

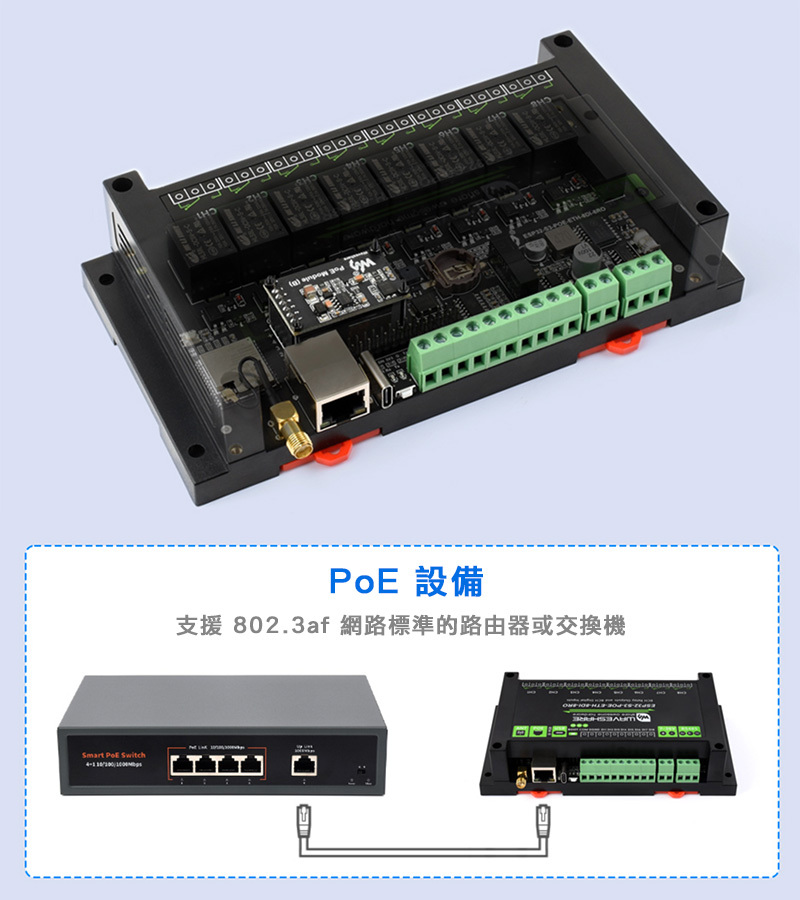

支援存取 PoE 模組
僅一條網線連接 PoE 設備即可實現連網和供電
僅 PoE 網口版本支援外接 PoE 模組且產品不含圖中交換機

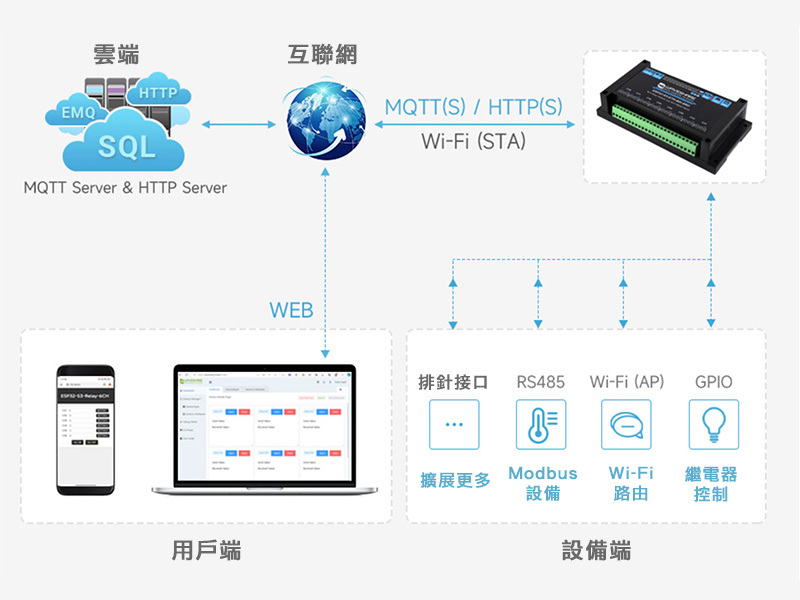

範例示範
範例程式碼提供多種組合方式，結合 waveshare.cloud 物聯網連接演示，使用輕量級 MQTT 協定實現資料視覺化服務

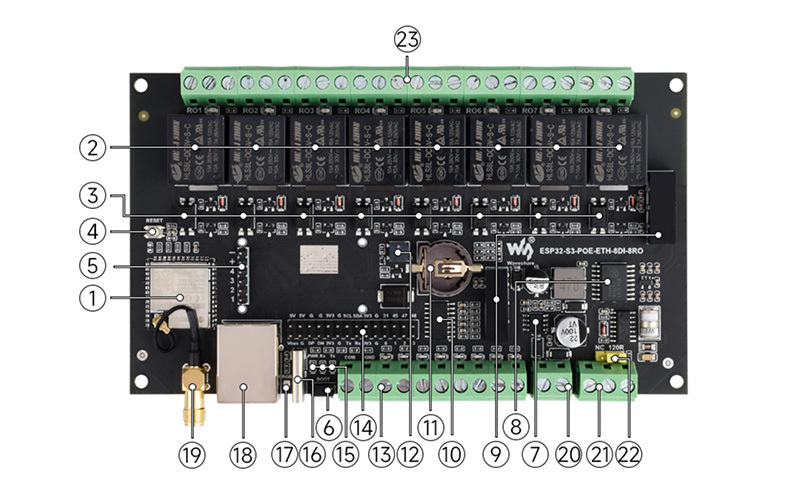

| 1 | ESP32-S3-WROOM-1U-N16R8 | 13 | 開關量輸入接口 |
| 採用 ESP32-S3 系列晶片，Xtensa 雙核心 32 位元 LX7 處理器(內建 16MB Flash 和 8MB PSRAM) |
| 2 | 優質繼電器 | 14 | 排針接口 |
| 單路繼電器允許接取負載：≤10A 250V AC 或 ≤10A 30V DC | 可接入其他設備 |
| 3 | 光耦隔離 | 15 | 工作指示燈 |
| 避免繼電器外接高壓電路幹擾控制晶片 | PWR：電源指示燈
RXD：RS485 接收指示燈
TXD：RS485 發送指示燈 |
| 4 | 重啟按鍵 | 16 | USB Type-C 介面 |
| 可用於設備供電、韌體下載和 USB 通信 |
| 5 | PoE 接口 | 17 | WS2812 RGB 彩燈 |
| 可存取 PoE 模組 (僅 PoE 網口版) | 可透過 GPIO38 引腳控制 |
| 6 | BOOT按鍵 | 18 | 網口 |
| 7 | 電源晶片 | 19 | 外部天線連接座 |
| SMA 母孔天線座，用於 Wi-Fi 和藍牙無線通訊 |
| 8 | 數字隔離 | 20 | 電源接線端子 |
| 避免外部訊號幹擾控制晶片 | 支援 DC 7V~36V 寬電壓範圍供電 |
| 9 | 電源隔離 | 21 | RS485 通訊介面 |
| 提供穩定隔離電壓，隔離端無須額外供電 | 支援連接外部 RS485 設備 |
| 10 | 雙向光耦隔離 | 22 | RS485 匹配電阻 |
| 預留 120R 匹配電阻，可跳線帽啟用 |
| 11 | RTC 電池介面 | 23 | 繼電器接線端子 |
| 尺寸為 1220 (直徑 12mm * 厚度 2mm)，僅支援接入可充電的 3V~3.3V 電池 | 方便用戶連接設備 |
| 12 | 蜂鳴器 | | |
| 24 | 板載 TVS (瞬態電壓抑制管) | 28 | TCA9554PWR |
| 可有效抑制電路中的突波電壓和瞬態尖峰電壓 | 擴充 IO，用於控制繼電器 |
| 25 | RS485轉換晶片 | 29 | W5500 |
| 透過 SPI 介面擴充 10/100Mbps 網路連接 |
| 26 | MP1605GTF-Z | 30 | Micro SD 卡槽 |
| DC-DC 電源模組 | 支援外接 SD 卡儲存圖片和文件 |
| 27 | PCF85063ATL | | |
| RTC 晶片，可實現一些定時任務 | |

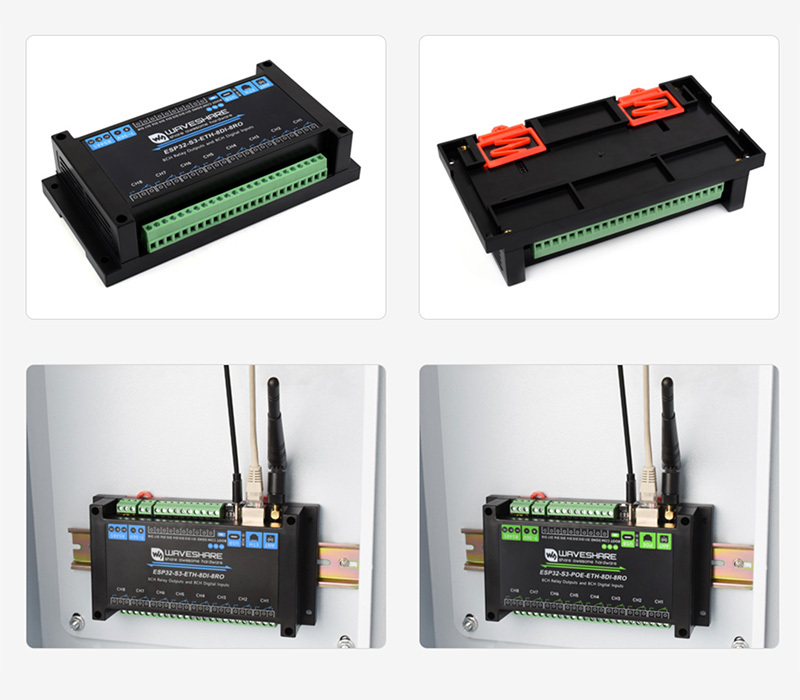

外殼設計
導軌式 ABS 保護外殼，支援 35mm 標準導軌，安裝方便

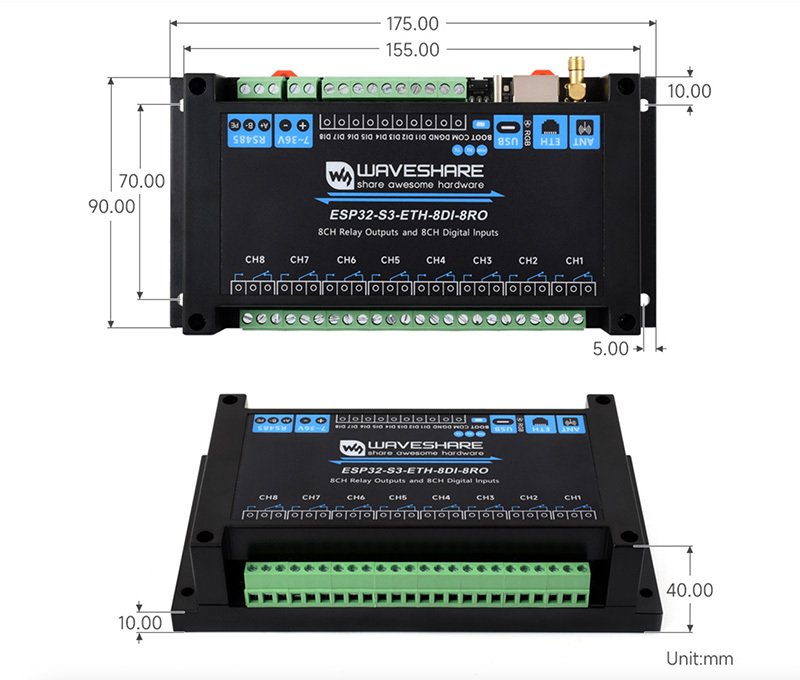

商品尺寸
文件下載

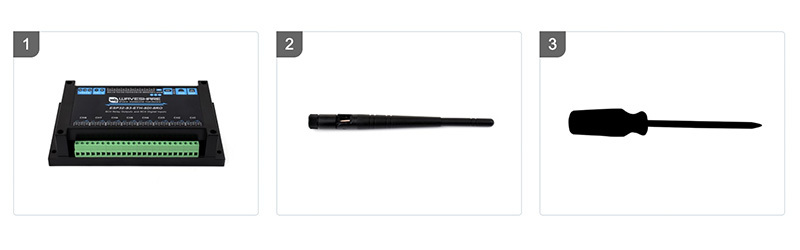

出貨清單
- ESP32-S3-ETH-8DI-8RO × 1
- 膠棒天線 2.4G 4DB SMA 內針 × 1
- 螺絲起子 × 1
