工業級 ESP32-S3 6路WiFi網路繼電器模組

工業級 ESP32-S3 6路WiFi網路繼電器模組

內建電源隔離、光耦隔離等保護電路，安全穩定更可靠，支援RS485、藍牙或WiFi聯網遠端控制，適用於AIoT領域

產品貨號：368031700321
區號：
品牌：Waveshare
原廠貨號：26756

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,100
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4～10個工作天（不含例假日）
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。



商品特色

  • 基於 ESP32-S3 單晶片，其上搭載 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz
  • 整合 2.4GHz Wi-Fi 和低功耗藍牙 (Bluetooth LE) 雙模無線通信，具有優越的射頻性能
  • 採用優質繼電器，允許存取負載：≤10A 250V AC 或 ≤10A 30V DC
  • 板載隔離型 RS485 接口，方便外擴接入各種 RS485 Modbus 工業擴充模組或感測器
  • 板載 Pico 相容接口，可適配部分樹莓派 Pico 擴充板，方便擴充 RTC / CAN / RS232 / LoRa / 感應器等功能
  • 板載 USB Type-C 接口，可用於供電和下載調試，方便開發使用
  • 板載有接線端子供電接口，支援 7~36V 寬電壓範圍供電，方便工業供電使用
  • 板載光耦隔離，避免繼電器外接高壓電路幹擾控制晶片
  • 板載數位隔離，避免外部訊號幹擾控制晶片
  • 板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
  • 板載蜂鳴器，RGB 彩燈，以及電源和 RS485 收發指示燈，方便感知設備的運作工作狀態
  • 導軌式 ABS 保護外殼，方便安裝使用，附外殼更安全



商品規格

微控制器 ESP32-S3 (預設 ESP32-S3-WROOM-1U-N16 模組，可自訂)
無線通訊 2.4GHz WiFi (802.11 b/g/n)、Bluetooth 5，BLE
接口形式 USB Type-C
供電電壓 5V
功能 設備供電、USB 通訊、韌體下載等
隔離型通訊介面
接口形式 接線端子
方向控制 硬體自動判別與控制資料傳輸方向
介面保護 提供 TVS 管保護，突波及靜電保護
匹配電阻 預設 NC，預留 120R 匹配電阻，可跳線帽啟用
擴展接口 內建 40PIN 排針接口，可相容於樹莓派 Pico 接口，方便擴展 RTC / CAN / RS232 / LoRa / 感測器等功能
繼電器
允許接入負載 ≤10A 250V AC 或 ≤10A 30V DC
繼電器路數 8路
觸點類型 一常開、一常閉
隔離類型 光耦隔離
指示燈
RGB 彩色酷炫燈珠，可自訂顯示顏色
PWR 電源指示燈，連接 USB，偵測到電壓則亮紅燈
TXD 發送指示燈，有資料從 RS485 介面發出時亮綠燈
RXD 接收指示燈，有資料從 RS485 介面發回時亮藍燈
端子供電範圍 7V~36V
外殼 導軌式 ABS 保護外殼

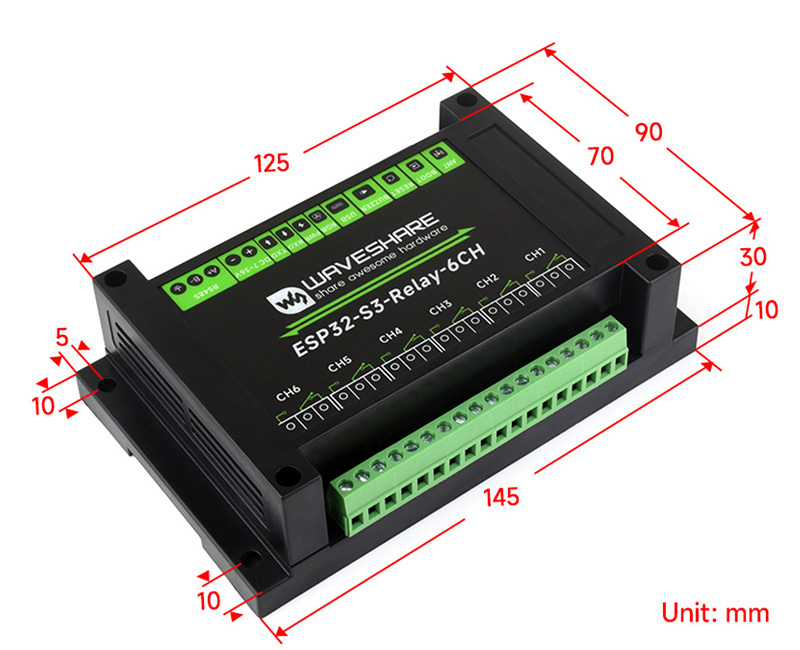

尺寸 145 × 90 × 40 (mm)



板載多種隔離保護電路

多重保護，使用安全更可靠

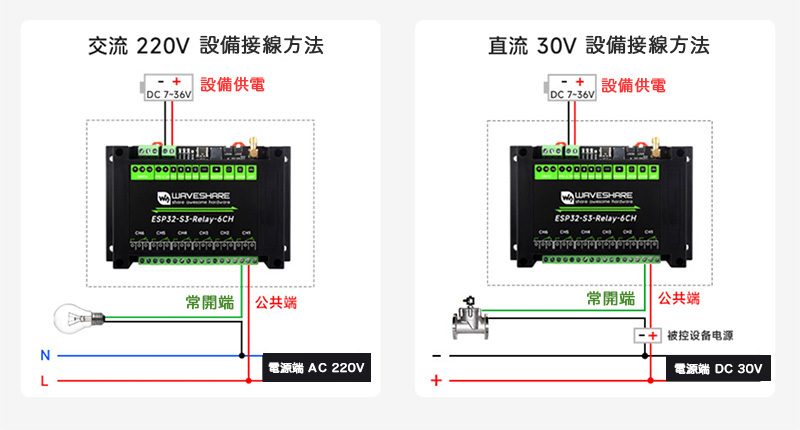

板載 6 路繼電器，支援 RS485、藍牙或 WiFi 網路遠端控制

設備具有觸點容量為 10A 250V AC 或 10A 30V DC 的繼電器
可直接控製家用 220V 交流設備，也可以控制 30V 以下直流設備



板載 Pico 相容介面和RS485 接口，方便擴展

板載隔離型 RS485 接口，方便外擴接入各種 RS485 Modbus工業擴展模組或傳感器，還板載 Pico 兼容接口，可適配部分樹莓派 Pico 擴展板，方便擴展 RTC / CAN / RS232 / LoRa / 傳感器等功能



支援 Arduino，MicroPython，方便二次開發

搭配完善的 SDK、開源資料教學課程，方便上手，可快速嵌入應用程式中

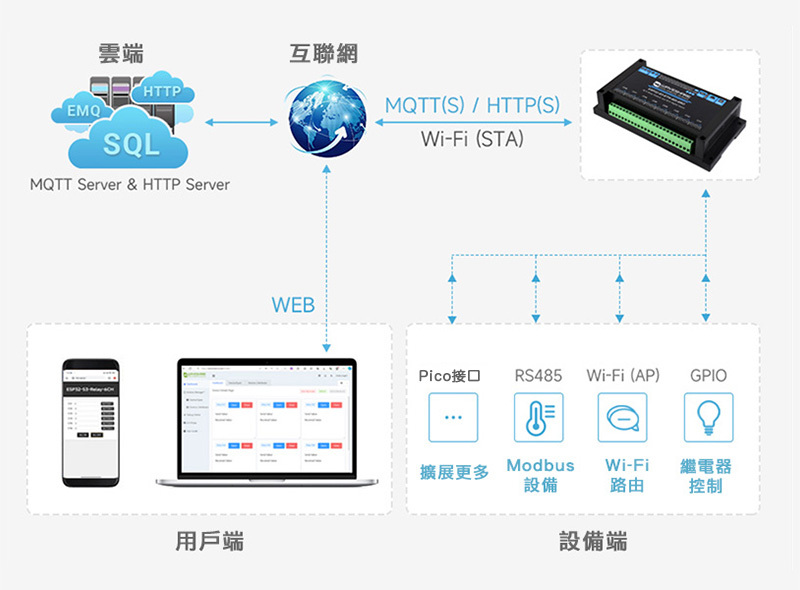

範例示範

範例程式碼提供多種組合方式，結合 waveshare.cloud 物聯網連接演示，使用輕量級 MQTT 協定實現資料視覺化服務

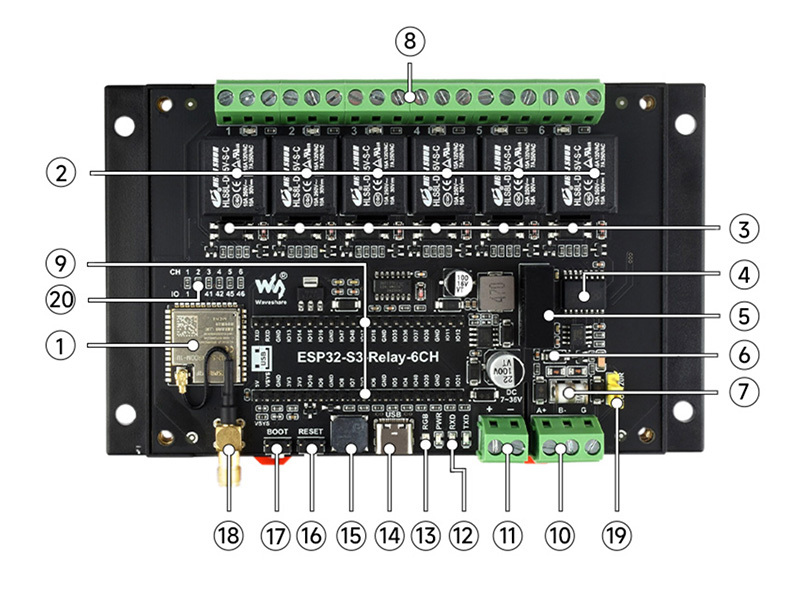

1 ESP32-S3 11 電源接線端子
主頻高達 240MHz，搭載 2.4GHz WiFi 和低功耗藍牙 支援 DC 7~36V 寬電壓範圍供電
2 優質繼電器 12 工作指示燈
單路繼電器允許接取負載：≤10A 250V AC 或 ≤10A 30V DC PWR：電源指示燈
RXD：RS485 接收指示燈
TXD：RS485 發送指示燈
3 光耦隔離 13 WS2812 RGB 彩燈
避免繼電器外接高壓電路幹擾控制晶片 可透過 GPIO38 引腳控制
4 數字隔離 14 USB Type-C 介面
避免外部訊號干擾控制晶片 可用於設備供電、韌體下載和 USB通訊
5 電源隔離 15 無源蜂鳴器
提供穩定隔離電壓，隔離端無須額外供電 可透過 GPIO21 引腳控制聲音頻率
6 板載 TVS (瞬態電壓抑制管) 16 設備重設按鍵
可有效抑制電路中的突波電壓和瞬態尖峰電壓
7 陶瓷氣體放電管 17  設備BOOT按鍵
8 繼電器接線端子 18  外部天線連接座
方便用戶連接設備 SMA 母孔天線座，用於 WiFi 和藍牙無線通訊
9 相容於 Raspberry Pi Pico 接口 19  RS485 匹配電阻
可連上 Raspberry Pi Pico 擴充板 預留 120R 匹配電阻，可跳線帽啟用
10 RS485 通訊介面 20 繼電器預設控制引腳設定焊點
支援連接外部 RS485 設備

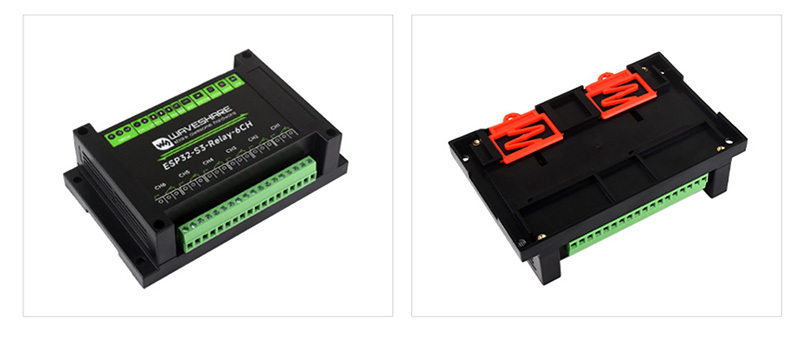

外殼設計

導軌式 ABS 保護外殼，方便安裝使用，帶外殼更安全



商品規格



文件下載



出貨清單

  • 工業級 ESP32-S3 6路WiFi網路繼電器模組 x 1
  • 天線 2.4G 4DB SMA 內針 × 1
  • 螺絲起子 × 1
