工業級 Modbus RTU 4路 PWM 脈衝輸出模組

工業級 Modbus RTU 4路 PWM 脈衝輸出模組

產品貨號：368031700328
區號：
品牌：Waveshare
原廠貨號：33921

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,050

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

工業級 4 路 PWM 脈波輸出模組，支援 RS485 通訊與 Modbus RTU 協議，可獨立設定各通道頻率與占空比。內建高速光耦隔離、電源隔離與磁耦隔離，具備優異抗干擾能力，適用於工業環境。支援 7–36V 寬電壓供電，並提供突波、靜電與過電流保護機制。輸出電壓可透過跳線設定為 3.3V 或 5V，適用於自動化控制、訊號輸出與設備整合應用。

商品特徵：

採用高速光耦隔離輸出，並可透過內部跳線設定輸出電壓
支援 4 路 PWM 脈波輸出，頻率與占空比可獨立調整
支援設定設備位址（1～255），可透過 RS485 匯流排串接多台設備
內建穩壓晶片，支援 7V～36V 寬電壓供電
內建電源隔離模組，提供穩定隔離電壓，隔離端無需額外供電
內建磁耦隔離電路，提升系統穩定性與抗干擾能力
搭載自復式保險絲與 TVS（瞬態電壓抑制器），具突波、過電壓與靜電保護
內建看門狗機制，確保系統穩定運作
導軌式外殼設計，體積小巧，安裝便利
配備 3 顆 LED 指示燈，可顯示電源與通訊狀態

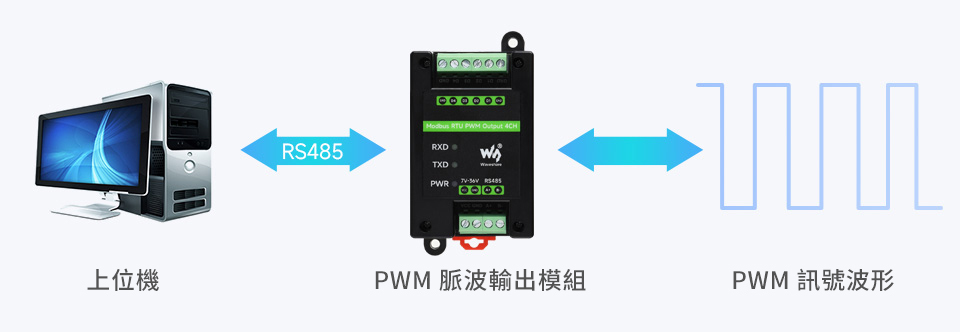

基本功能

透過 RS485 傳送 Modbus RTU 指令，可控制 PWM 脈波輸出，實現頻率與占空比調整，適用於各類控制與訊號輸出應用。

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,基本功能說明

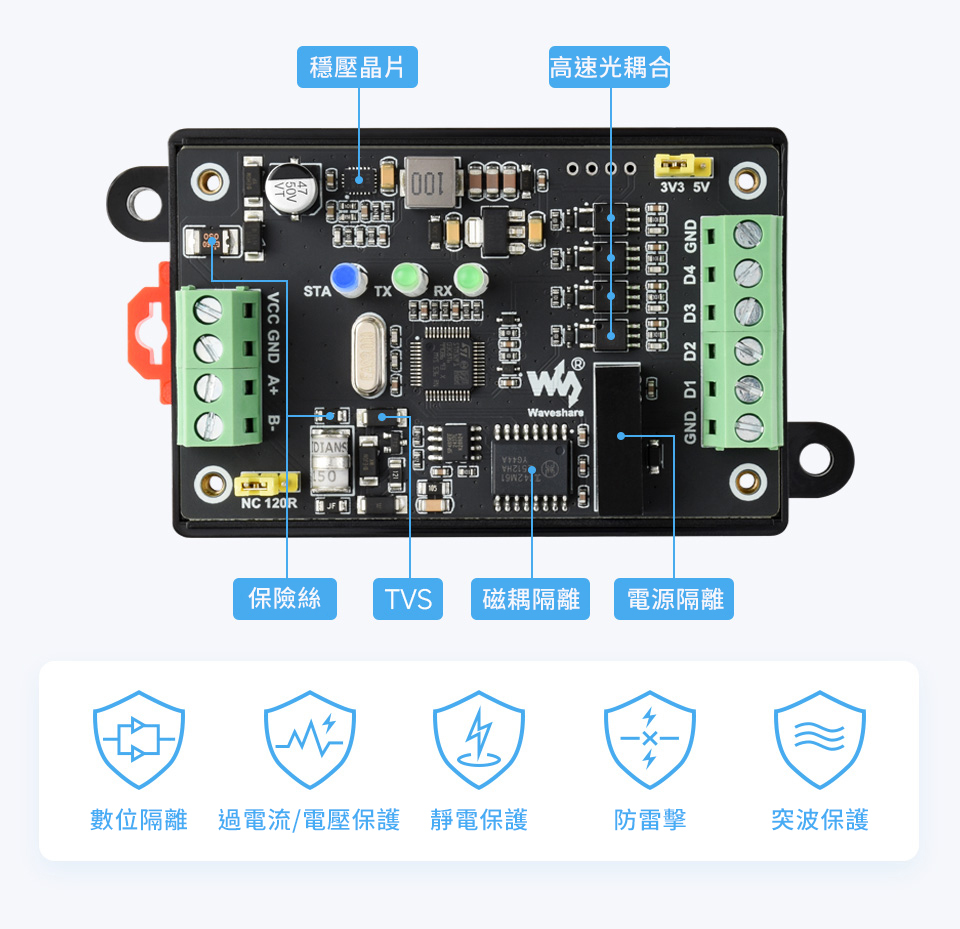

工業隔離保護

RS485 通訊具備電源與訊號雙重隔離設計，提供穩定隔離電壓並提升抗干擾能力。內建 TVS 抑制突波與瞬態電壓，並具備靜電防護。搭配自復式保險絲與保護二極體，有效防止過電流與過電壓，提升系統穩定性，適用於嚴苛工業環境。

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,工業隔離保護

供電與隔離

支援 7–36V 寬電壓輸入，內建反接保護與保險絲設計，並提供電源與訊號雙重隔離，確保設備安全運作。

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,供電與隔離

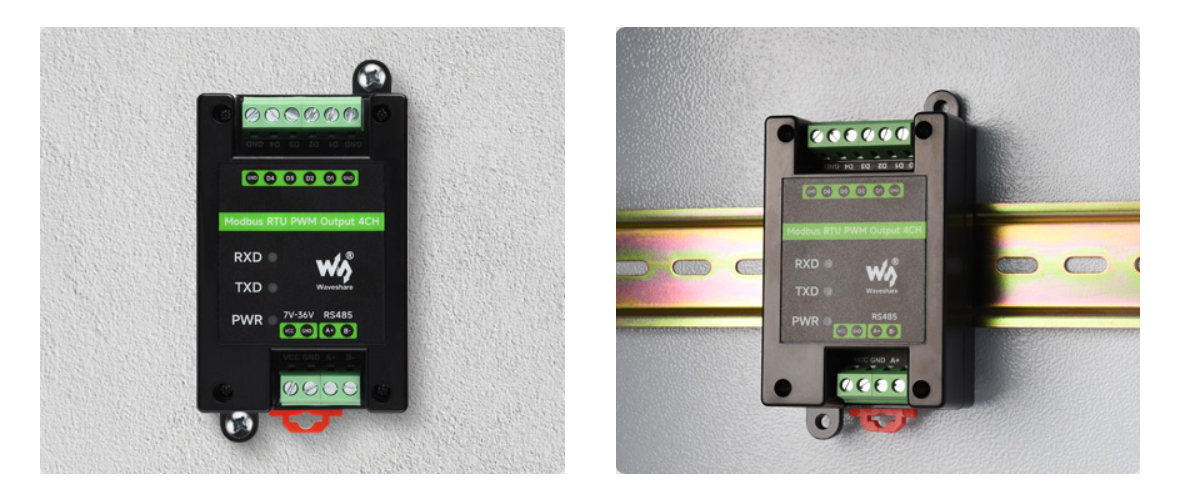

安裝方式

依照需求可直接裝於壁面，或是掛於導軌上

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,安裝方式

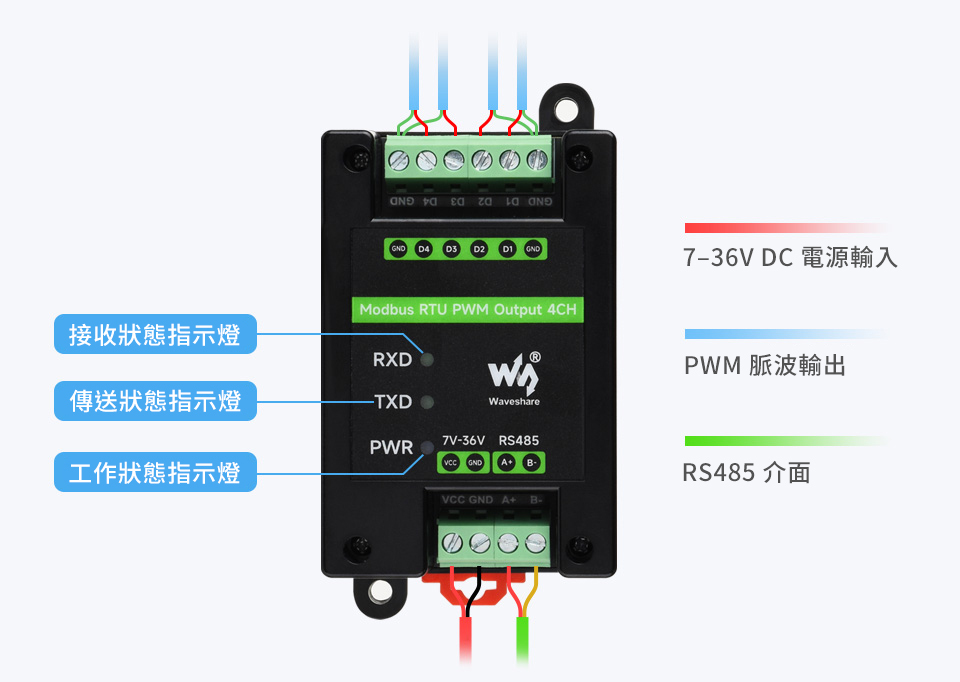

介面簡介

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,介面簡介

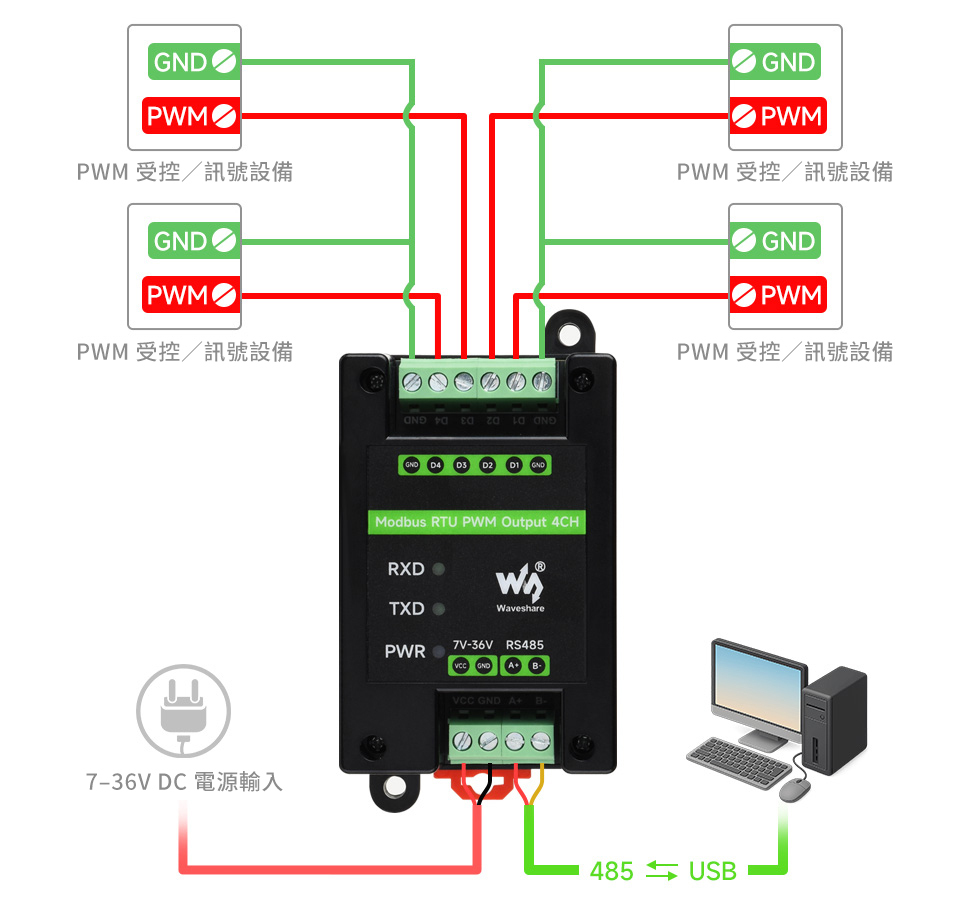

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,連接示意

連接示意

商品規格

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,尺寸規格

通訊介面：RS485
通訊速率：4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 128000 / 256000
預設通訊格式：9600, N, 8, 1
通訊協議：Modbus RTU
供電電壓：DC 7V～36V
輸出電壓：預設 3.3V，可透過跳線設定為 5V
輸出電流：訊號型，<30mA
脈波頻率：1Hz～200kHz
頻率解析度：0.01Hz
頻率精度：5‰
占空比範圍：0～100%
占空比解析度：0.01%
占空比精度：5‰（1Hz～50kHz），1%（50kHz～200kHz）

文件下載

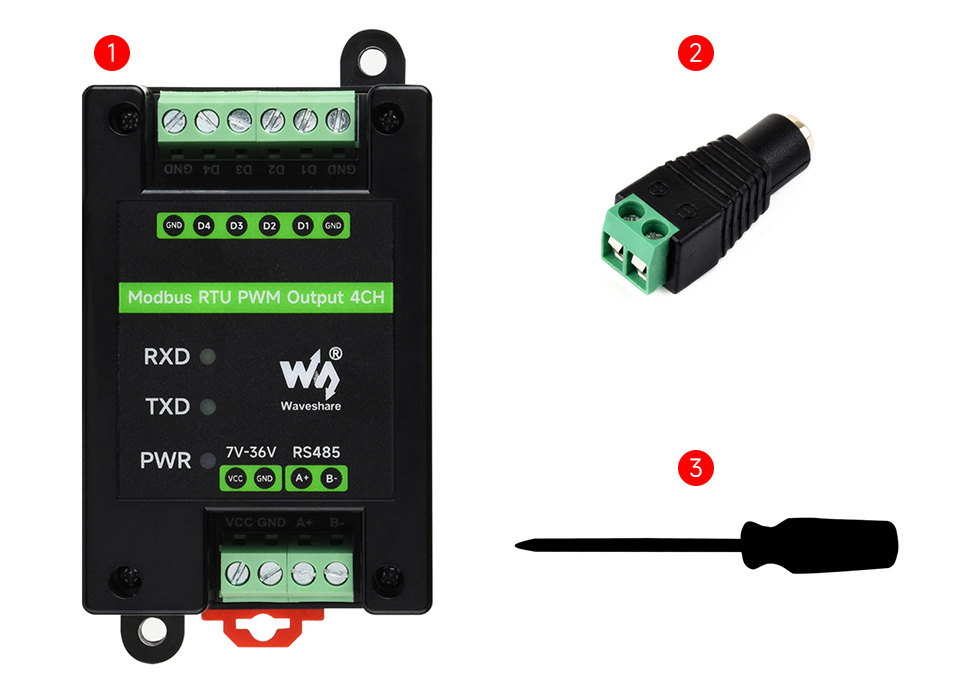

出貨清單

工業級 Modbus RTU 4路 PWM 脈衝輸出模組,出貨清單

工業級 Modbus RTU 4路 PWM 脈衝輸出模組 x 1
